41
System# write
Are you sure[Y/N]:y
Please wait..Copy OK: 2779 bytes copied
Save current configuration successfully!
System#
Задание правил продвижения должно производиться после выбора режима продвижения. Так
же необходимо удалить (если они имеются) старые правила продвижения.

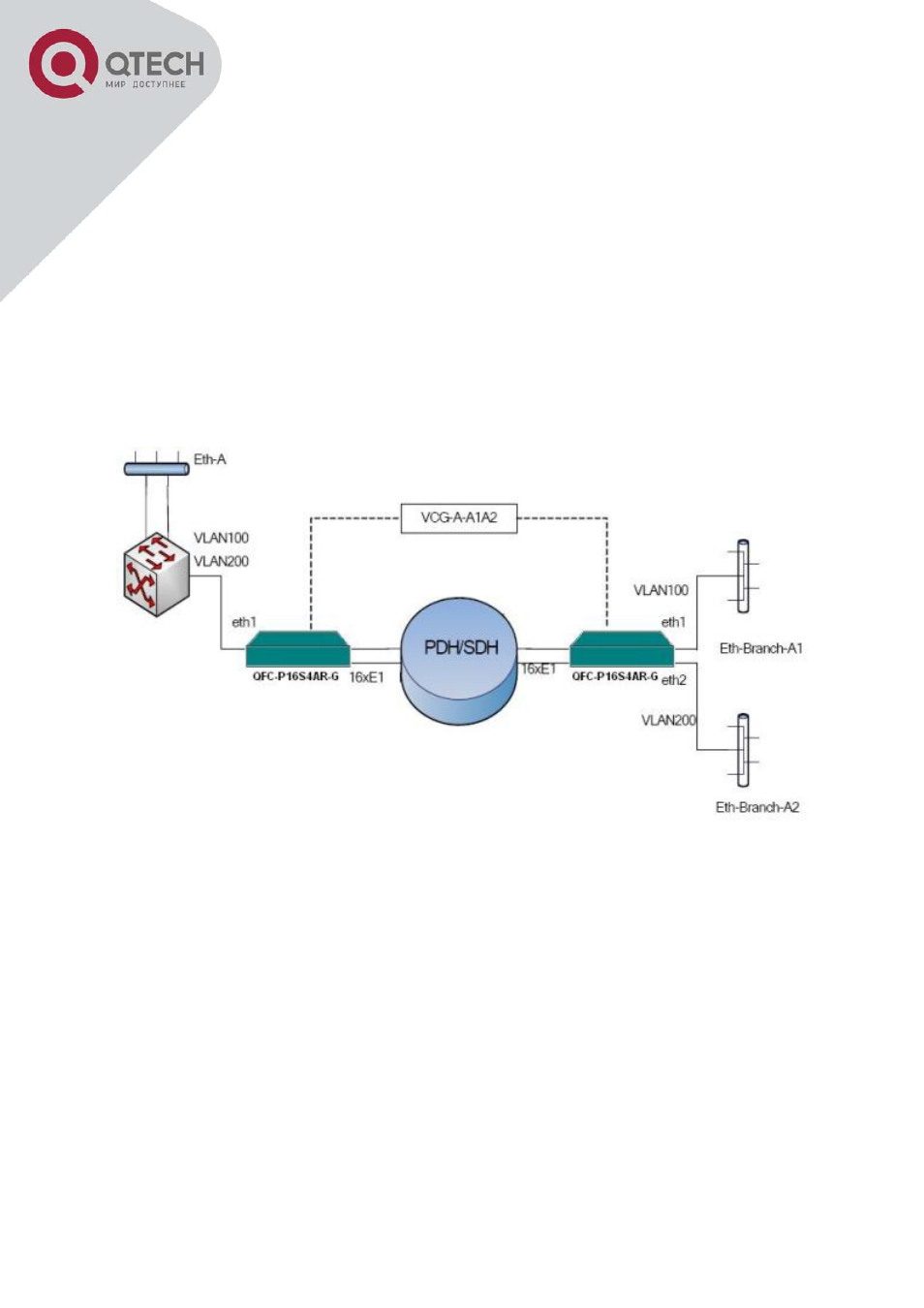

11.2 ПРИМЕНЕНИЕ В РЕЖИМЕ VLAN-AWARE (ПРИМЕР 1)
Пример рассматривает доступ двух сетей, в разных VLAN (Eth-Branch-A1 (Eth1) – VID=100,
Eth-Branch-A2 (Eth2) – VID=200,) через сеть PDH/SDH с использованием 16 потоков Е1
(правый конвертор на схеме). В свою очередь правый конвертор соединён с СПД одним
интерфейсом Eth1 и пропускает VLAN с VID=100 и VID=200 (в режиме vlan-unaware).
Процедуры по конфигурации:
1) Установка IP адреса
Установка аналогична установкам в разделе 11.1
2) Конфигурация SNMP сервера и TRAP MANAGER
Конфигурация аналогична установкам в разделе 11.1
3) Конфигурация Ethernet интерфейса номер 1
