43
3 1 1 vcg->eth tagged untagged 100 0
4 2 1 eth->vcg untagged tagged 200 0
5 2 1 eth->vcg tagged tagged 200 0
6 2 1 vcg->eth
tagged tagged 200 0
Running Info:
Forward Mode:vlan-aware
Index eth vcg Direction Ingress-type Egress-type Vlanid PRI
------------------------------------------------------------------
1 1 1
eth->vcg untagged tagged
100 0
2 1 1 eth->vcg tagged tagged 100 0
3 1 1 vcg->eth tagged untagged 100 0
4 2 1 eth->vcg untagged tagged 200 0
5 2 1 eth->vcg tagged tagged 200 0
6 2 1 vcg->eth
tagged tagged 200 0
System(config-slot/0)# end
System# write
Are you sure[Y/N]:y
Please wait..Copy OK: 3049 bytes copied
Save current configuration successfully!
System#
Задание правил продвижения должно производиться после выбора режима продвижения. Так
же необходимо удалить (если они имеются) старые правила продвижения.
11.3 ПРИМЕНЕНИЕ В РЕЖИМЕ VLAN-AWARE (ПРИМЕР 2)

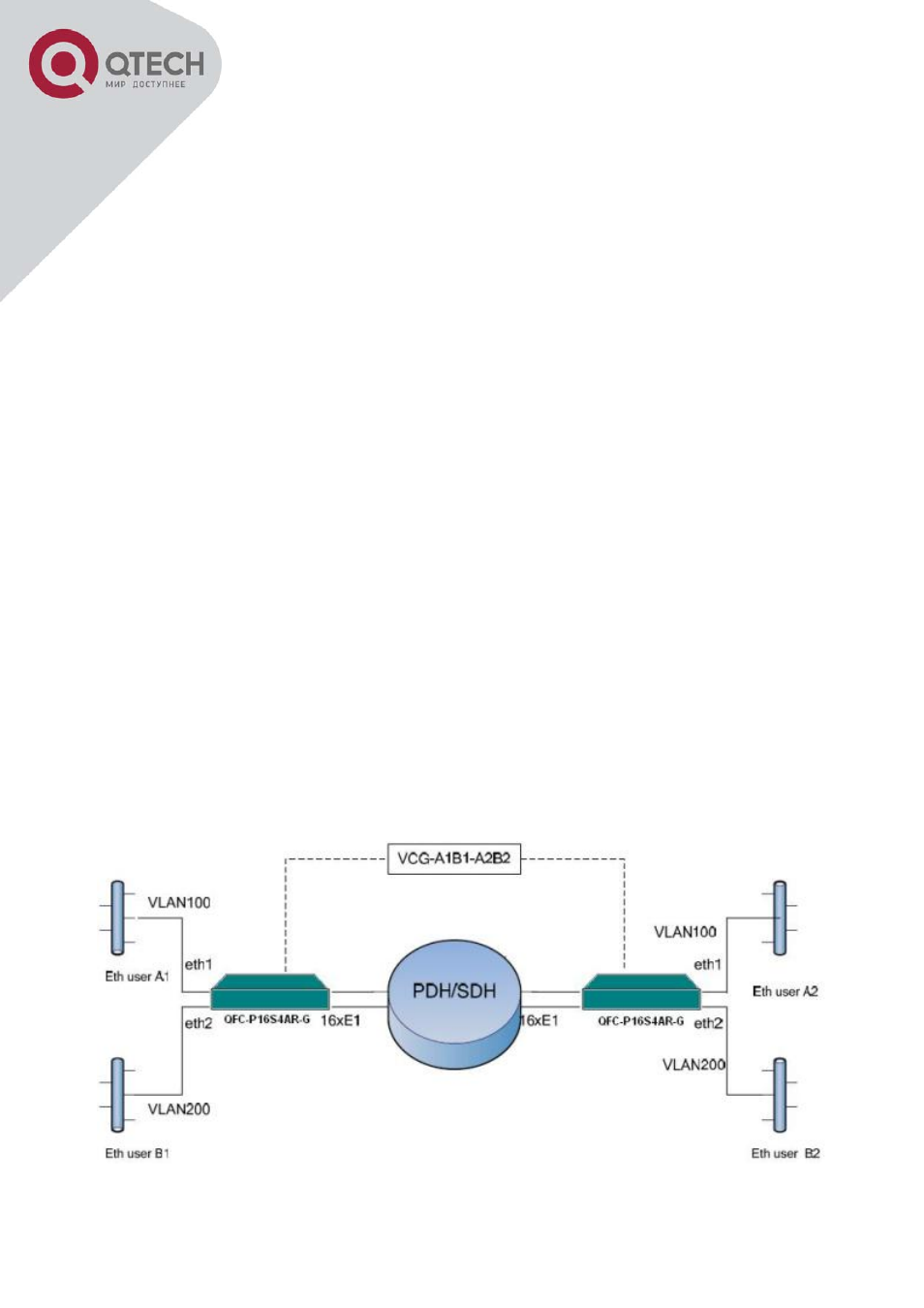

Пример рассматривает связь двух пар сетей, каждая из которых находится в своей VLAN,
через сеть PDH/SDH с использованием 16 потоков Е1.
