Процедуры по конфигурации:
1) Установка IP адреса
Установка аналогична установкам в разделе 11.1
2) Конфигурация SNMP сервера и TRAP MANAGER
Конфигурация аналогична установкам в разделе 11.1
3) Конфигурация Ethernet интерфейса номер 1 и 2
Установка аналогична установкам в разделе 11.1 для обоих устройств и портов Ethernet
4) Конфигурация EOPDH интерфейса номер 1
Установка аналогична установкам в разделе 11.1
5) Выбор режима продвижения и создание правила
Для обоих на схеме конверторов интерфейсов, выбор режима и правило продвижения анало-
гичны представленным в разделе 11.2 для правого на рисунке конвертора.
В данном примере возможно создание двух интерфейсов EOPIF вместо одного, с необходимым
количеством потоков. Для обеспечения индивидуальной гарантированной пропускной способ-
ности под каждую VLAN.
11.4 ПРИМЕНЕНИЕ В РЕЖИМЕ Q-IN-Q (ПРИМЕР 1)

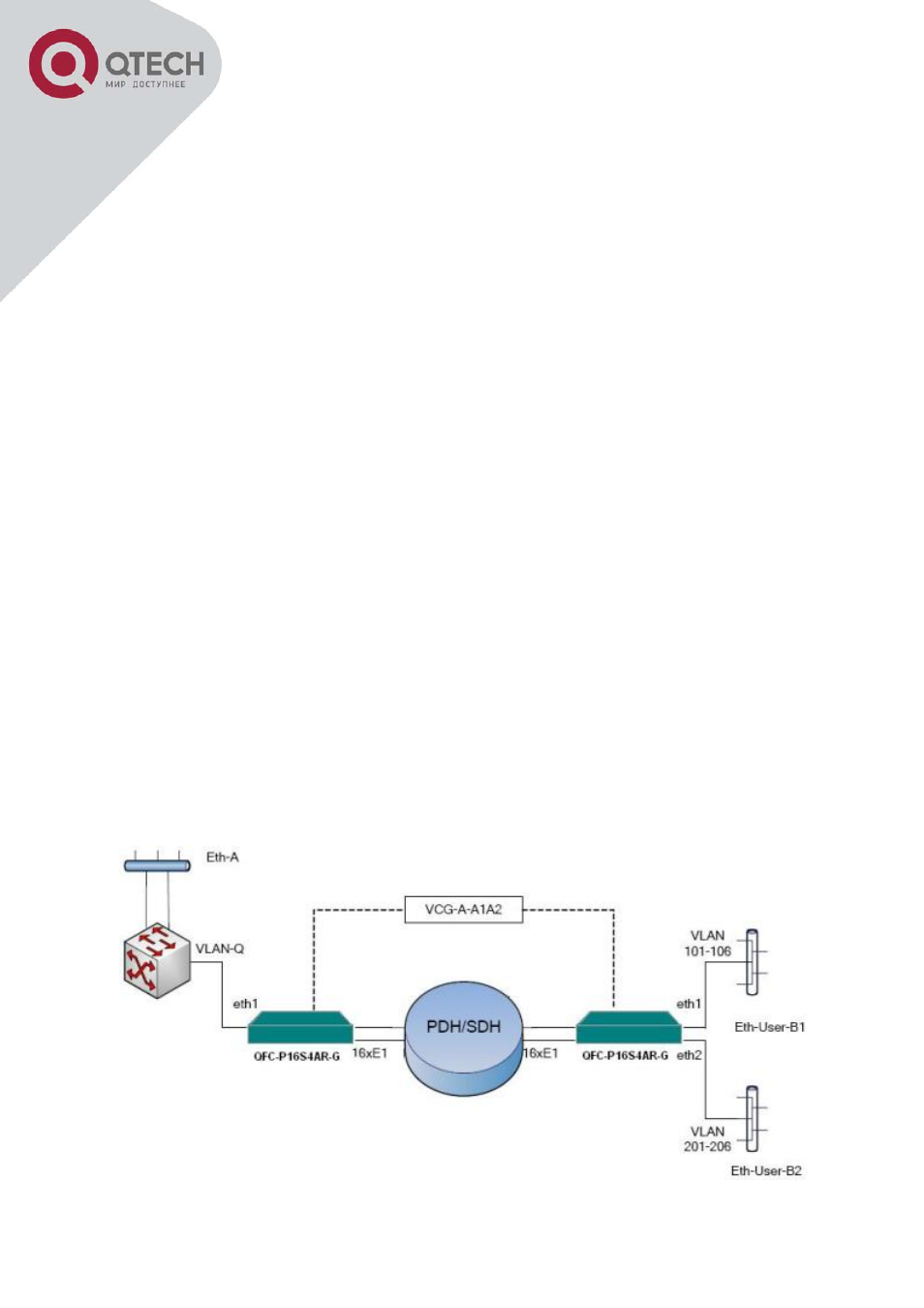

Пример передачи трафика от двух сетей через сеть PDH/SDH с использованием 16 потоков Е1
и использование режима Q-in-Q. Левый конвертор на схеме экспортирует исходящий с
порта Ethernet трафик с внешним тэгом Q
