Программирование первой части
1.3
1
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
59
Программирование простого контура

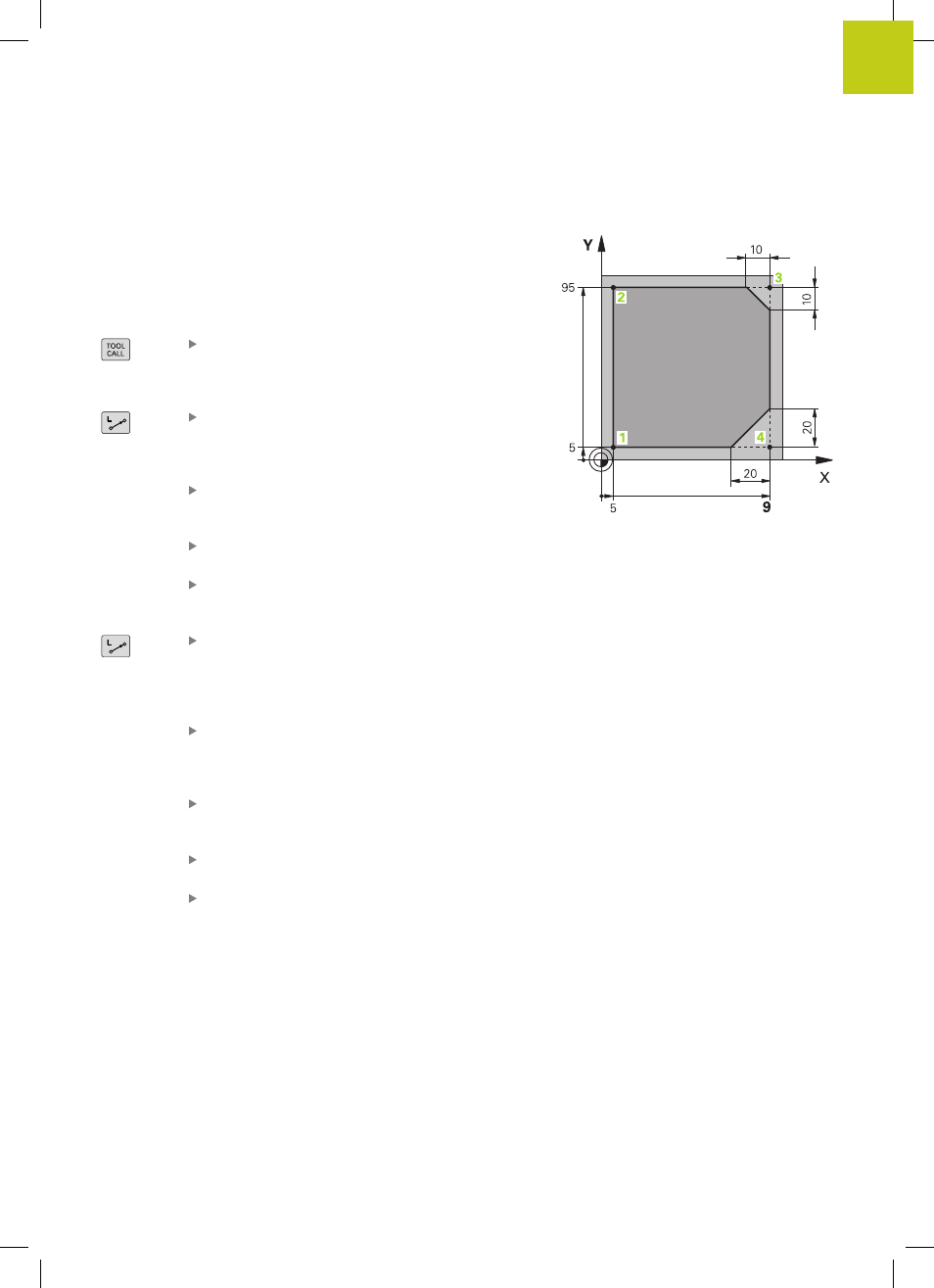

Вокруг контура, показанного на иллюстрации справа, должно
быть однократно выполнено фрезерование на глубине 5 мм.
Определение заготовки уже было создано оператором. После
того, как вы с помощью функциональной клавиши открыли
диалоговое окно, введите все данные, которые запрашиваются
ЧПУ в заглавной строке дисплея.
Вызов инструмента: введите все данные
инструмента. Каждый раз подтверждайте ввод
кнопкой ENT, не забывайте указывать ось
инструмента Z
Отвод инструмента: нажать оранжевую кнопку
оси Z и ввести значение позиции, к которой
подводится инструмент, например, 250.
Подтвердите клавишей ENT.
Корр. на радиус: RL/RR/без коррекции?
,
подтвердите кнопкой ENT: коррекция на радиус
не активируется
Подача F=?
, подтвердите кнопкой ENT:
перемещение на ускоренном ходу (FMAX)
Ввести Дополнительная функция M? и
подтвердить кнопкой END: система ЧПУ
сохранит введенный кадр перемещения
Предварительное позиционирование
инструмента в плоскости обработки: нажать
оранжевую кнопку оси X и ввести значение
позиции, к которой подводится инструмент,
например, -20
Нажать оранжевую кнопку оси Y и ввести
значение позиции, к которой подводится
инструмент, например, -20. Подтвердить
клавишей ENT
Поправка на радиус: RL/RR/без корр.?
,
подтвердить кнопкой ENT: коррекция на радиус
не активируется
Подача F=?
, подтвердите кнопкой ENT:
перемещение на ускоренном ходу (FMAX)
Дополнительная функция M?
подтвердите
кнопкой END: система ЧПУ сохранит введенный
кадр перемещения
