Программирование: программирование контуров
6.5
Движение по траектории – полярные координаты
6
246
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015

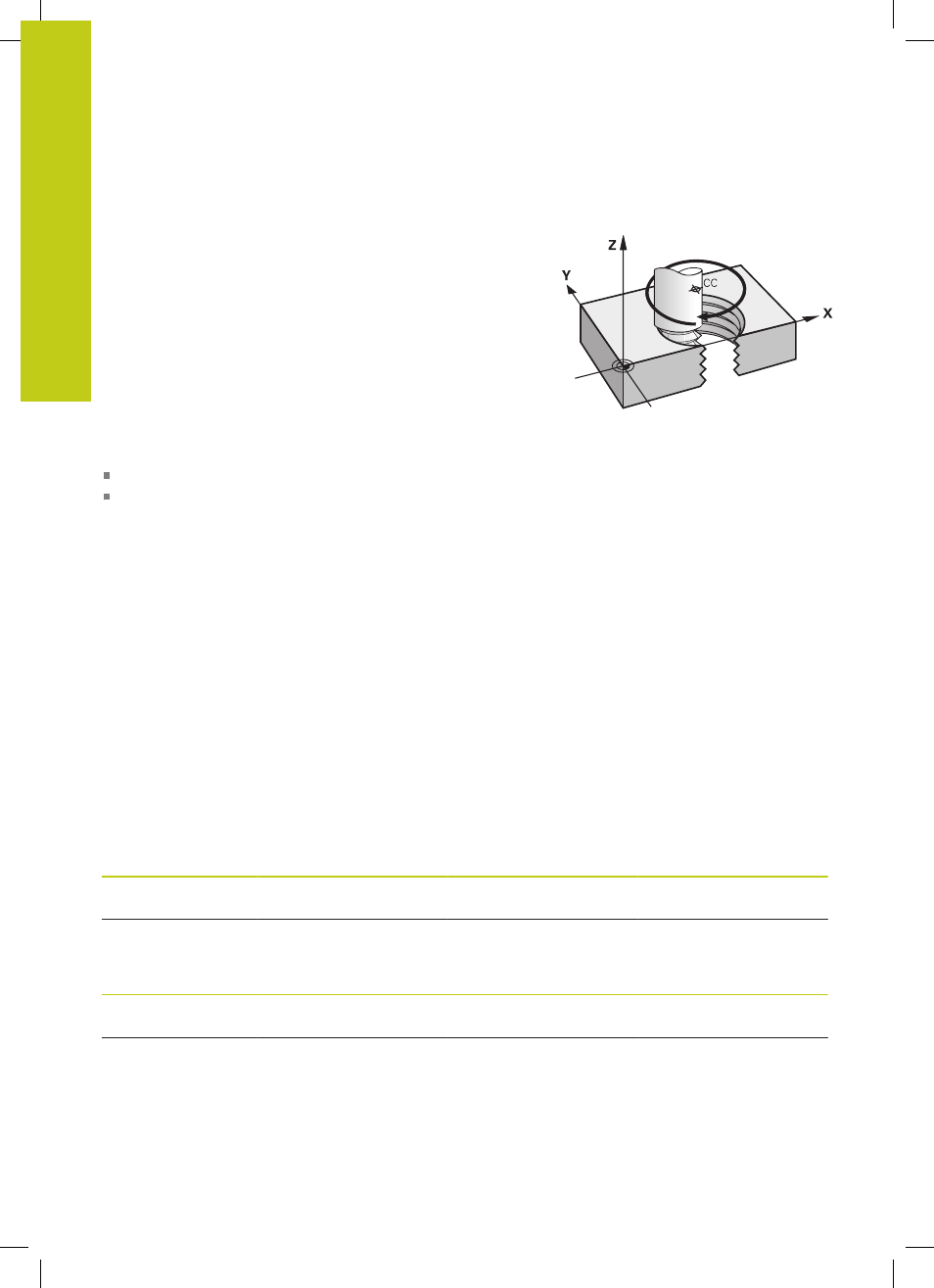

Винтовая линия (спираль)
Винтовая линия является суперпозицией прямолинейного
движения на круговое движение в перпендикулярной ему
плоскости. Круговая траектория программируется на главной
плоскости.
Движение по винтовой траектории можно программировать
только в полярных координатах.
Применение
Внутренняя и наружная резьба большого диаметра
Смазочные канавки
Расчет винтовой линии
Для программирования требуются инкрементальные данные
суммарного угла, под которым инструмент перемещается по
винтовой линии, и общая высота винтовой линии.
Количество витков n:
витки резьбы + перебег резьбы в
начале и в конце
Общая высота h:
Шаг резьбы P x количество витков n
Инкрементальный общий
угол IPA:
количество витков x 360° + угол для
начала резьбы + угол для перебега
резьбы
Начальная координата Z: Шаг резьбы P x (витки резьбы +
перебег в начале резьбы)
Форма винтовой линии
В таблице показана взаимосвязь между рабочим
направлением, направлением вращения и поправкой на радиус
для определенных форм траектории.
Внутренняя
резьба
Направление
обработки
Направление вращения
Поправка на радиус
правая
левая
Z+
Z+
DR+
DR–
RL
RR
правая
левая
Z–
Z–
DR–
DR+
RR
RL
Наружная резьба
правая
левая
Z+
Z+
DR+
DR–
RR
RL
правая
левая
Z–
Z–
DR–
DR+
RL
RR
