Движение по траектории – декартовы координаты
6.4
6
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
241

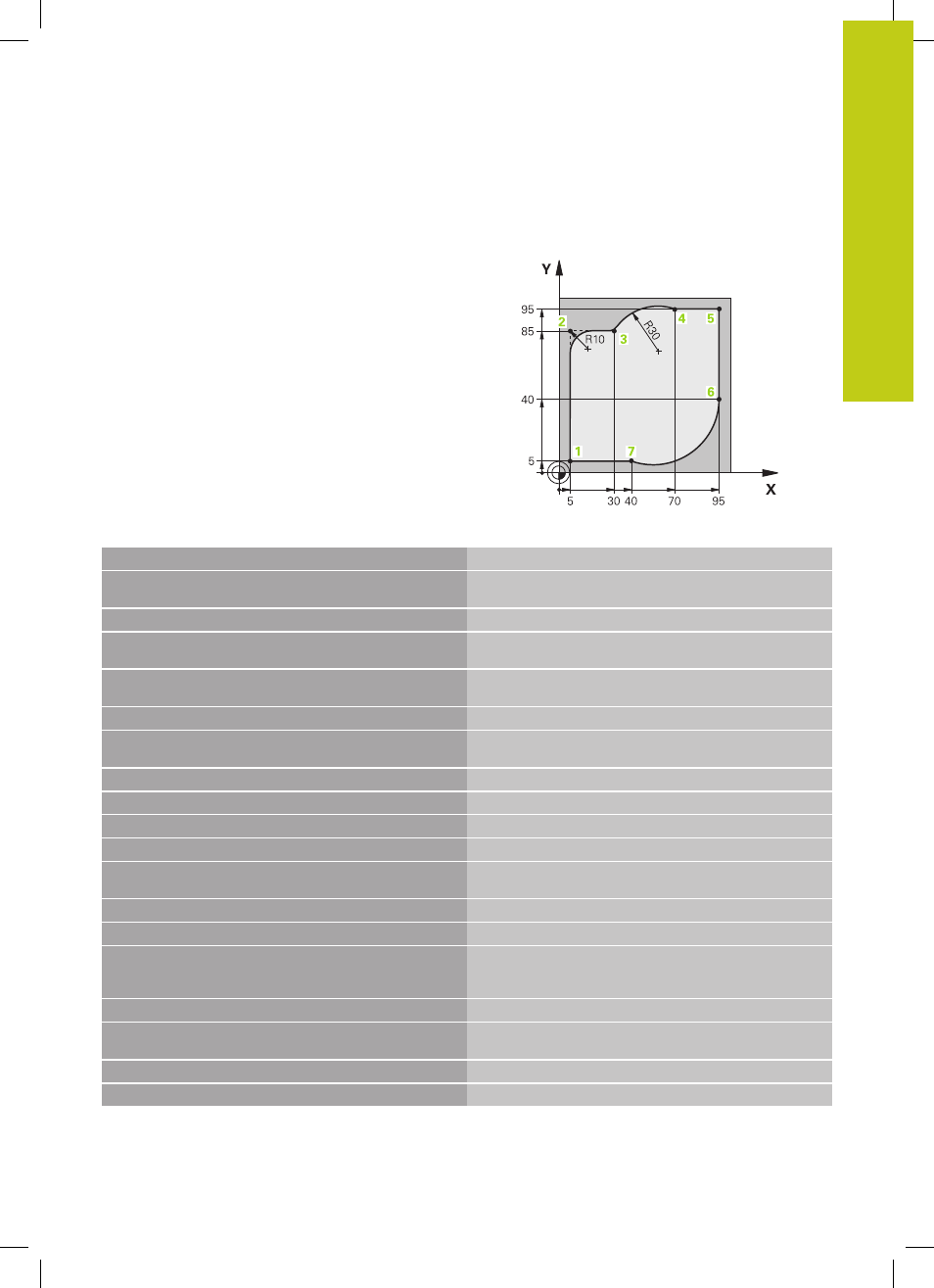

Пример: круговое движение в декартовой
системе координат
0 BEGIN PGM CIRCULAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Определение заготовки для графического
моделирования
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000
Вызов инструмента с осью шпинделя и частотой
вращения шпинделя
4 L Z+250 R0 FMAX
Вывод инструмента из материала по оси шпинделя на
ускоренном ходу FMAX
5 L X-10 Y-10 R0 FMAX
Предварительное позиционирование инструмента
6 L Z-5 R0 F1000 M3
Перемещение на глубину обработки с подачей
F = 1000 мм/мин
7 APPR LCT X+5 Y+5 R5 RL F300
Подвод к контуру в точке 1 по дуге с плавным переходам
8 L X+5 Y+85
Точка 2: первая прямая для угла 2
9 RND R10 F150
Ввод радиуса R = 10 мм, подача: 150 мм/мин
10 L X+30 Y+85
Подвод к точке 3: точка старта окружности с CR
11 CR X+70 Y+95 R+30 DR-
Подвод к точке 4: конечная точка окружности с CR,
радиус 30 мм
12 L X+95
Подвод к точке 5
13 L X+95 Y+40
Подвод к точке 6
14 CT X+40 Y+5
Подвод к точке 7: конечная точка окружности, дуга
окружности с плавным переходом в точку 6, система
ЧПУ рассчитывает радиус самостоятельно
15 L X+5
Подвод к последней точке контура 1
16 DEP LCT X-20 Y-20 R5 F1000
Отвод от контура по круговой траектории с плавным
переходом
17 L Z+250 R0 FMAX M2
Отвод инструмента, конец программы
18 END PGM CIRCULAR MM
