Программирование: программирование контуров
6.3
Вход в контур и выход из контура
6
226
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015

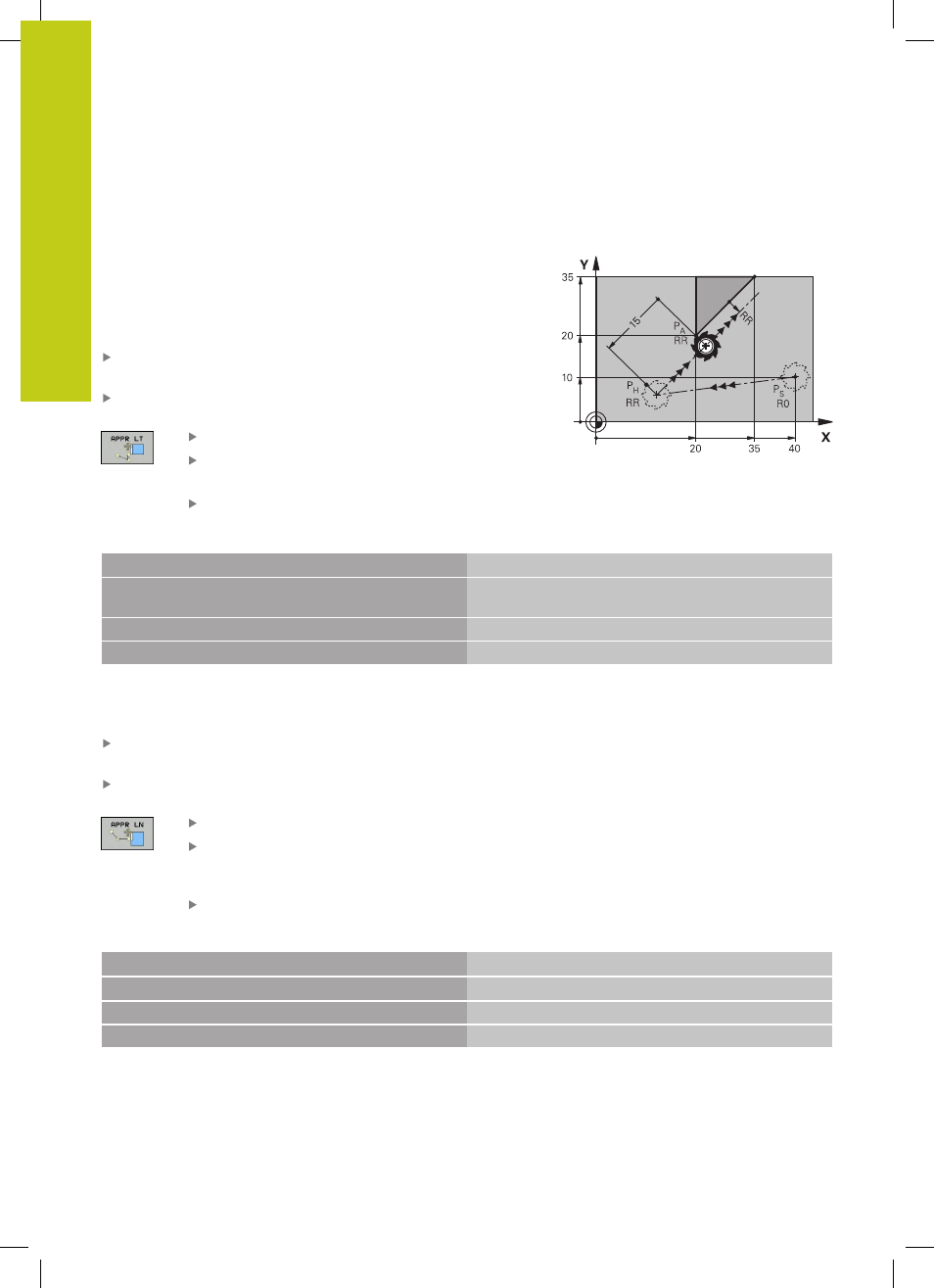

Наезд по прямой с тангенциальным
примыканием: APPR LT
Система ЧПУ перемещает инструмент по прямой от точки
старта P
S
к вспомогательной точке P
H
. Оттуда перемещает
его к первой точке контура P
A
по прямой, являющейся
касательной. Вспомогательная точка P
H
находится на
расстоянии LEN от первой точки контура P
A
.
Произвольная функция траектории: выполните подвод к
начальной точке P
S
Начните диалог при помощи кнопки APPR/DEP и клавиши
Softkey APPR LT:
Координаты первой точки контура P
A
LEN
: расстояние от вспомогательной точки P
H
до первой точки контура P
A
Поправка на радиус RR/RL для обработки
Примеры NC-кадров
7 L X+40 Y+10 R0 FMAX M3
P
S
подвод без поправки на радиус
8 APPR LT X+20 Y+20 Z-10 LEN15 RR F100
P
A
с поправкой на радиус RR, расстояние от P
H
до P
A
:
LEN=15
9 L X+35 Y+35
Конечная точка первого элемента контура
10 L ...
Следующий элемент контура
Подвод по прямой перпендикулярно к первой
точке контура: APPR LN
Произвольная функция траектории: выполните подвод к
начальной точке P
S
Начните диалог при помощи кнопки APPR/DEP и клавиши
Softkey APPR LN:
Координаты первой точки контура P
A
Длина: расстояние от вспомогательной точки
P
H
. LEN всегда должно иметь положительное
значение!
Поправка на радиус RR/RL для обработки
Примеры NC-кадров
7 L X+40 Y+10 R0 FMAX M3
P
S
подвод без поправки на радиус
8 APPR LN X+10 Y+20 Z-10 LEN15 RR F100
P
A
с поправкой на радиус RR
9 L X+20 Y+35
Конечная точка первого элемента контура
10 L ...
Следующий элемент контура
