Программирование: токарная обработка
14.5 Программные функции точение (номер опции #50)
14
528
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015

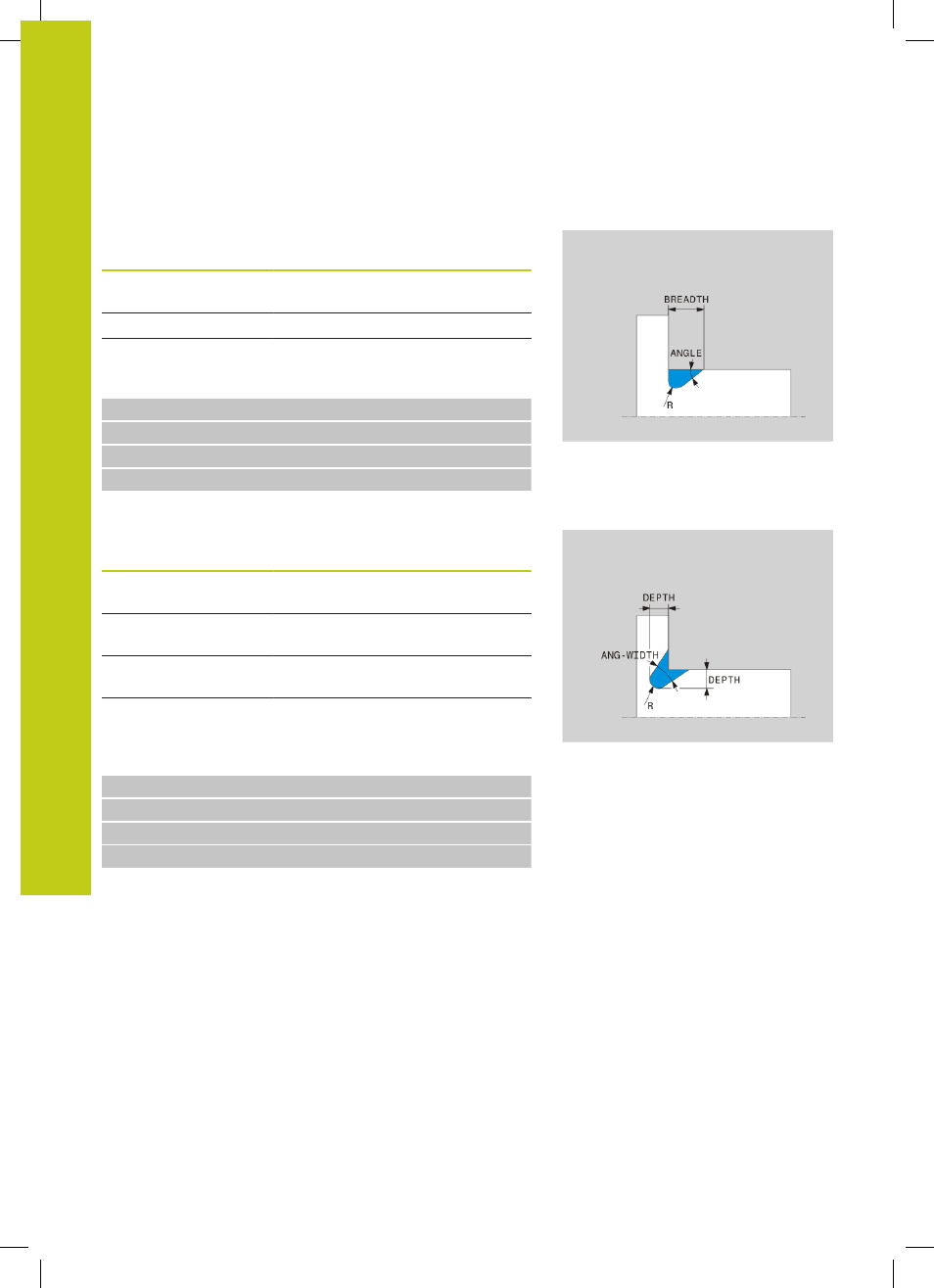

Выточка DIN 509 UDC TYPE_H
Вводимые элементы для выточки DIN 509 UDC TYPE_H
Элемент ввода
Применение
Ввод
R
Радиус угла обоих
внутренних углов
Обязательно
BREADTH
Ширина выточки
Обязательно
ANGLE
Угол выточки
Обязательно
Выточка формы H: глубина = 2, ширина = 15, угол = 10°
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_H R1 BREADTH10 ANGLE10
24 L X+60
Выточка UDC TYPE_K
Вводимые элементы для выточки UDC TYPE_K
Элемент ввода
Применение
Ввод
R
Радиус угла обоих
внутренних углов
Обязательно
DEPTH
Глубина выточки
(параллельно оси)
Обязательно
ROT
Угол к продольной оси
(по умолчанию: 45°)
Опционально
ANG_WIDTH
Угол раствора выточки
Обязательно
Выточка формы К: глубина = 2, ширина = 15, угол раствора
= 30°
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_K R1 DEPTH3 ANG_WIDTH30
24 L X+60
