Подключение провода резака в сборе к резаку, Соединения резака, Выравнивание резака -36 – Инструкция по эксплуатации Hypertherm HPR260XD Auto Gas
Страница 73: Требования к подъемнику резака -37, Подключение провода резака в сборе к резаку -31, Соединения резака -31
Advertising
Установка
HPR260XD Auto Gas —
80635J, 2-я редакция
3-31
2WRENCHES
E
Оплетка
Муфта
Шланг возврата
охлаждающей жидкости
Осторожно! При подготовке
соединений не
допускается
использование
тефлоновой
ленты.
4. Подсоедините возвратный шланг охлаждающей жидкости (красный).

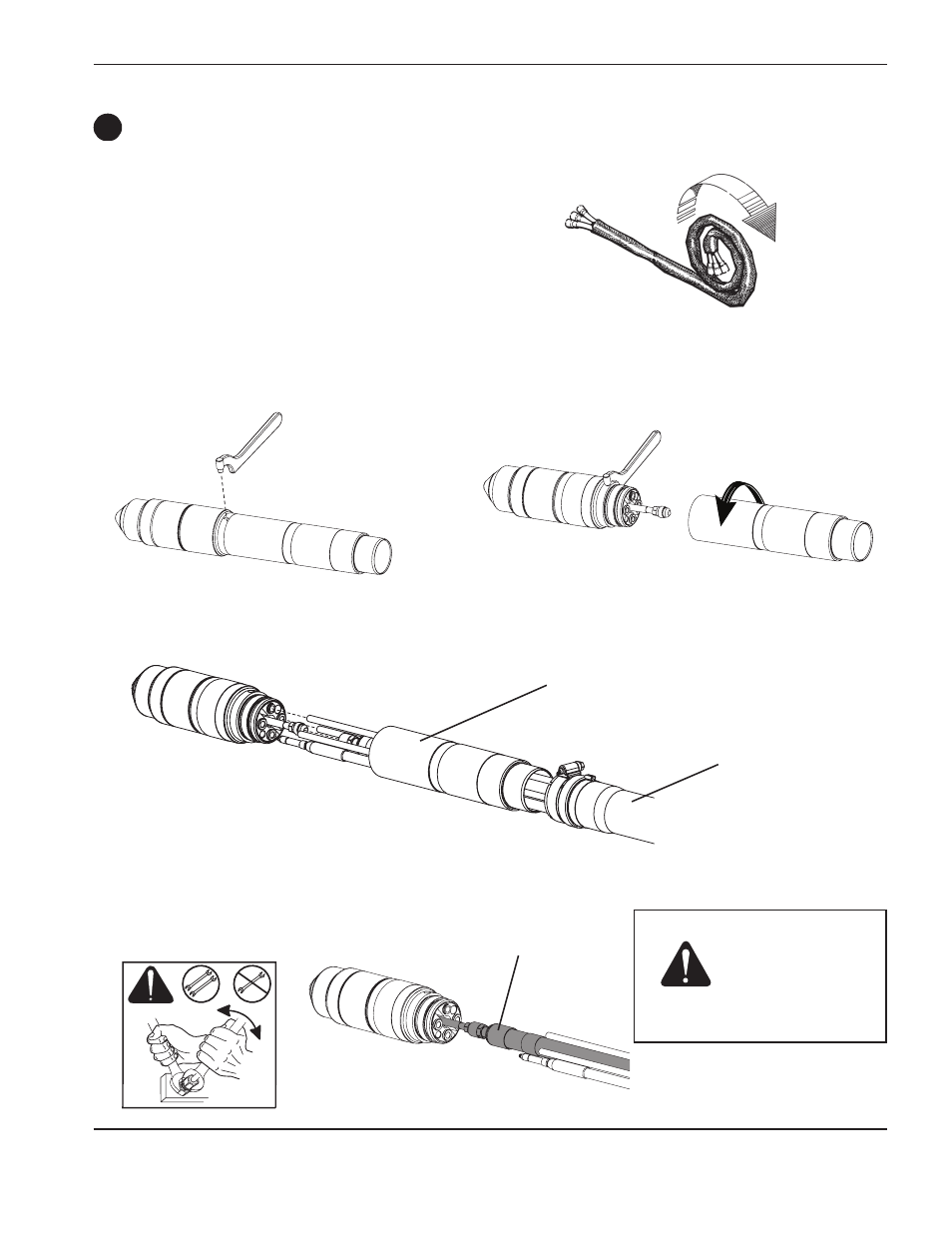

Подключение провода резака в сборе к
резаку
1. Отмотайте первые 2 метра проводов на ровной
поверхности.
2. Удерживая резак в сборе на месте с помощью накидного ключа (104269), снимите соединительную муфту
с резака в сборе.
3. Оттяните оплетку и передвиньте муфту по проводам. Совместите резак со шлангами провода в сборе. Шланги
не должны быть перекручены. Для предотвращения перекручивания они соединены между собой.
Соединения резака
