Техническое обслуживание
HPR260XD Auto Gas —
80635J, 2-я редакция
5-43
Тестирование датчика потока
1. Включить (ON) электропитание.
2. Измерьте напряжение постоянного тока между TP210 и TP206. TP206 часто присутствует на плате PCB3.
TP210 дает отфильтрованное напряжение с переключателя потока, приведенное к 67 %. Значение в 0,45 В
пост. тока (0,67 В пост. тока на переключателе потока) равняется 2,3 л/мин. Если значение напряжения на
TP210 меньше 0,45 В пост. тока, а скорость потока составляет 3,0 л/мин или выше, замените переключатель
потока.

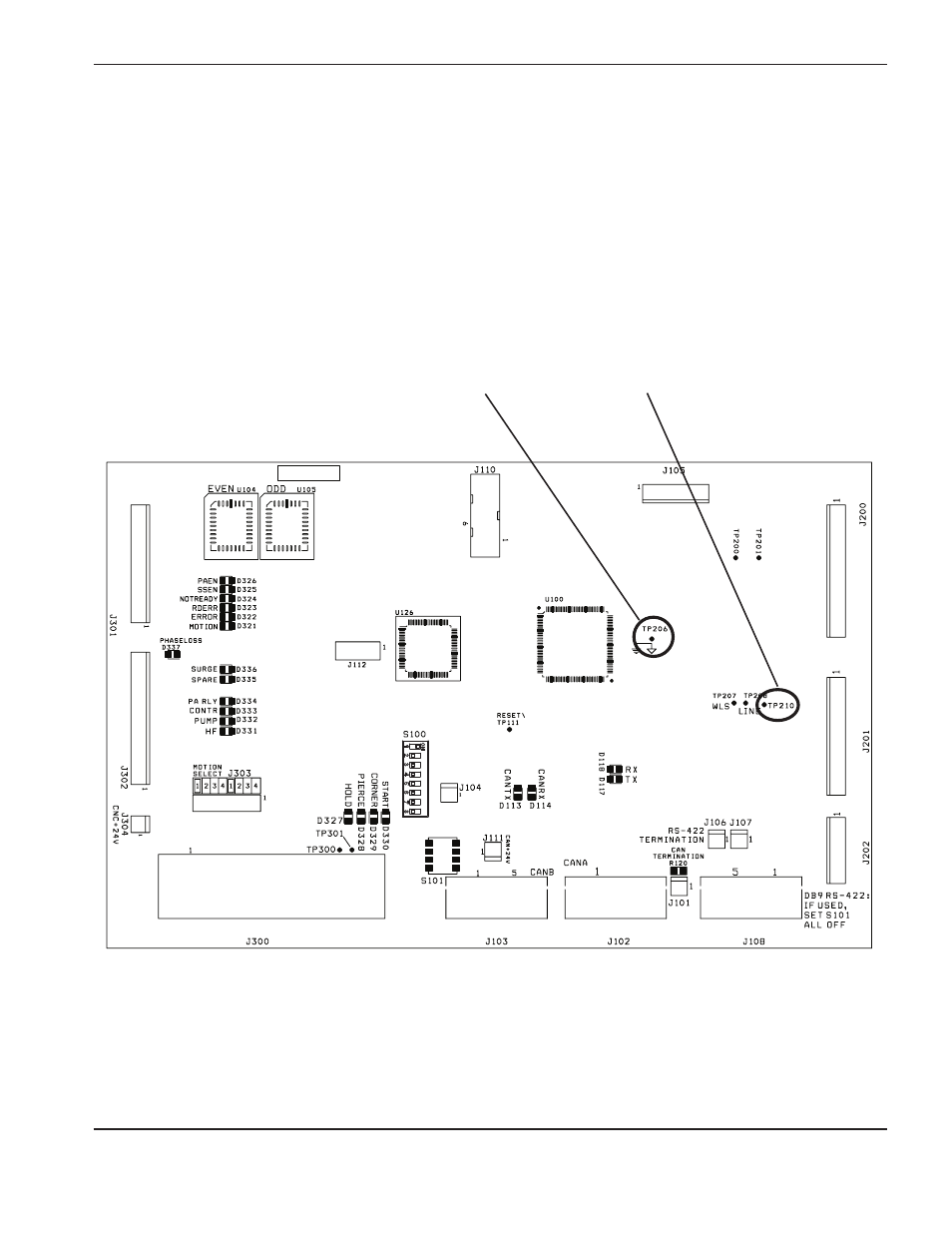

TP 206
TP 210
041993
