Техническое обслуживание
5-54
HPR260XD Auto Gas —
80635J, 2-я редакция

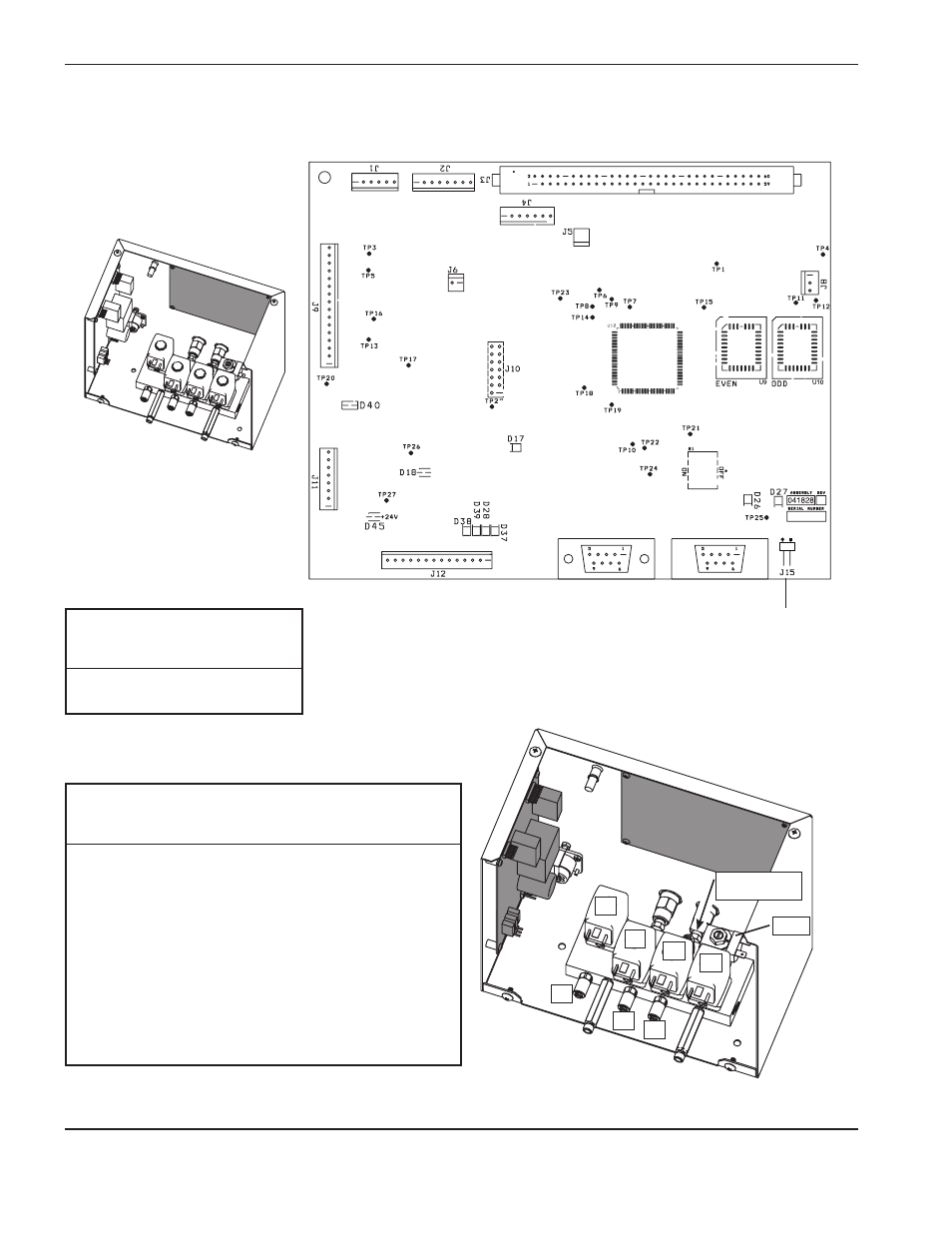

контрольная плата дозировочной системы PCB2
Примечание. Согласующий резистор CAN.
Должна быть установлена
перемычка.
B1
B2
B3
B4
P8
P7
P6
SV16
P5 (не видно)
Перечень микропрограмм
контрольной платы PCB2
Позиция Номер детали
U9
081110
ЧЕТ
U10
081110
НЕЧЕТ
Перечень светодиодов контрольной платы
системы управления подачей газа
Светодиод
Наименование сигнала
Цвет
D17
+ 3,3 В пост. тока
Зеленый
D18
+ 5 В пост. тока
Зеленый
D26
CAN — ПРИЕМНИК
Зеленый
D27
CAN — ПЕРЕДАТЧИК
Зеленый
D28
Клапан Burkert 2
Красный
D37
Клапан Burkert 1
Красный
D38
Клапан Burkert 4
Красный
D39
Клапан Burkert 3
Красный
D40
+ 15 В пост. тока
Зеленый
D45
+ 24 В пост. тока
Зеленый
