Страница 215: Берегись
Техническое обслуживание
HPR260XD Auto Gas —
80635J, 2-я редакция
5-59

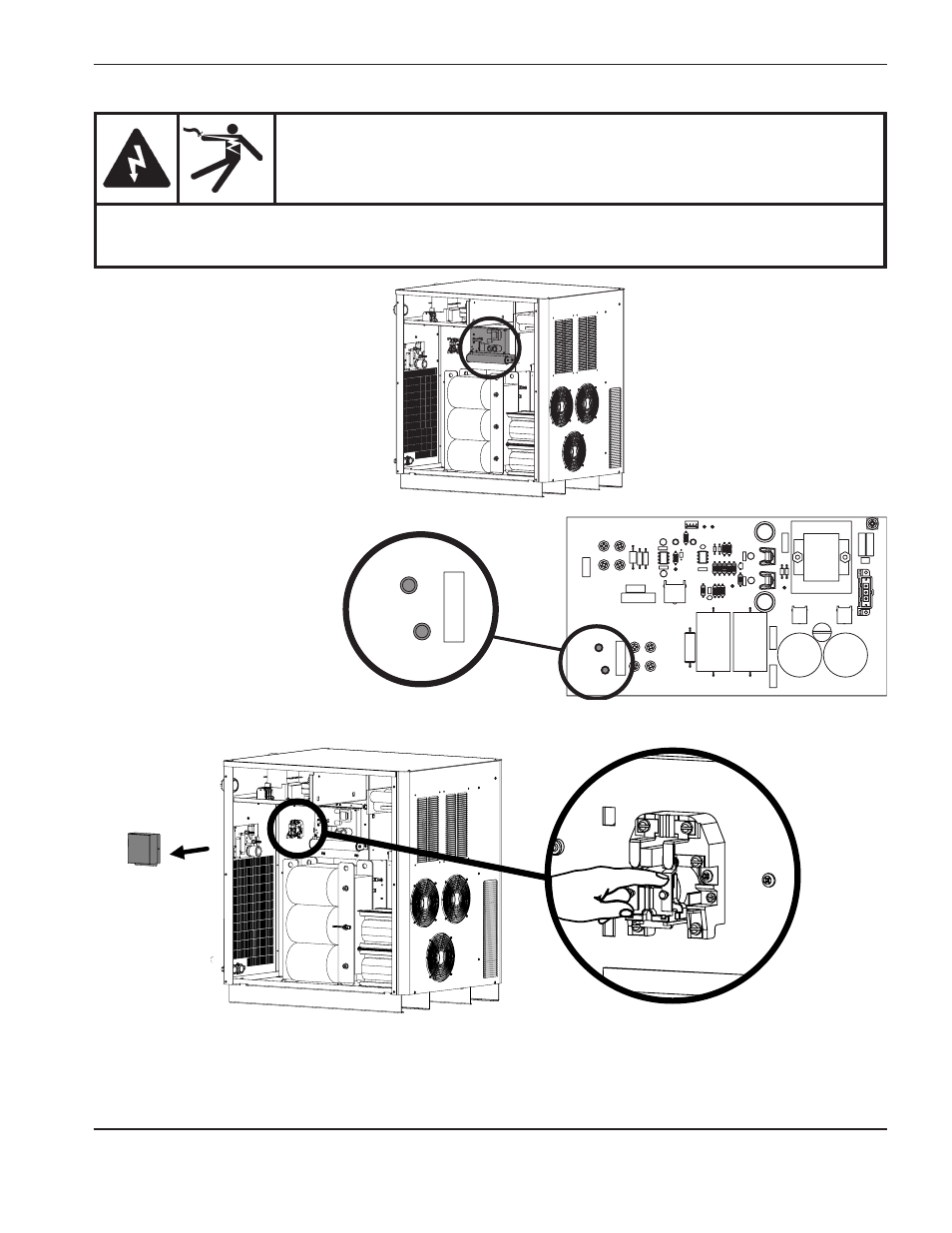

Тест провода резака
1. Выключите (OFF) подачу любого
электропитания в систему.
2. Найти цепь запуска в сборе.
3. Установить временную
проволочную перемычку
между H8 (work) и H9
(nozzle) на цепи запуска
PCB1.
4. Найти реле вспомогательной дуги (CR1) и снять пылезащитную крышку. Попросить помощника закрыть
контакт.
5. Измерить величину сопротивления в омах между соплом и пластиной. Значение должно быть меньше 3 Ом.
Если значение выше 3 Ом, это является признаком неисправного соединения между резаком и системой
зажигания дуги или между системой зажигания дуги и источником тока.
6. Проверить отсутствие повреждений провода вспомогательной дуги на проводе резака. Если же он
поврежден, следует заменить провод. Если он не поврежден, заменить следует наконечник резака.
H8
WORK
H9
NOZZLE
H8
WORK
H9
NOZZLE
+
–
D1
D2
беРеГисЬ!
оПасносТЬ ПоРажения Током
При техническом обслуживании источника тока нужно проявлять осторожность, когда
он включен в сеть, а крышки сняты. в источнике тока присутствуют опасные уровни
напряжения, которые могут привести к травмам и летальному исходу.
