Страница 64: Кабель и газовый шланг в сборе 7
Установка
3-22
HPR260XD Auto Gas —
80635J, 2-я редакция

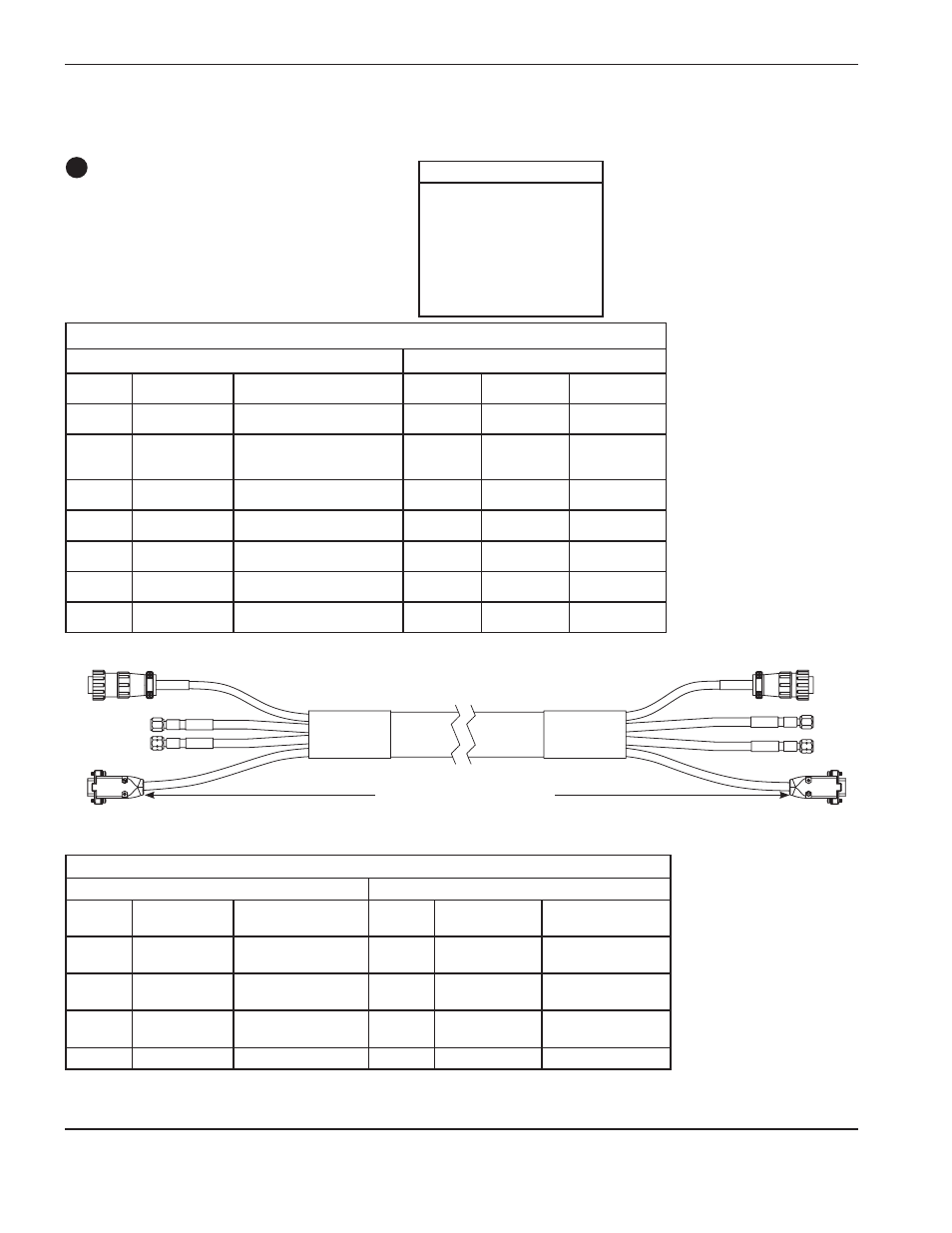

Соединения системы выбора с дозировочной системой
Охватывающий конец к дозировочной системе
Входящий конец к системе
выбора
Типичный гнездовой
D-образный разъем
№ детали
длина
128992
3 м
128993
4,5 м
228338
6 м
128952
7,5 м
128994
10 м
128930
15 м
128995
20 м
Список сигналов силового кабеля: 9-штыревые разъемы
Конец со стороны дозировочной системы
Конец со стороны системы выбора
Штырек
№
Ввод-вывод
Описание
Штырек №
Ввод-вывод Функция
1
Вход
Питание 120 В перем. тока
1
Выход
Вход перем.
тока, возврат
2
Вход
Питание 120 В перем. тока
2
Выход
Вход перем.
тока, под
напряжением
3
Вход
Заземление на массу
3
Выход
Заземление на
массу
4
Не используется
4
Не
используется
5
Не используется
5
Не
используется
6
Не используется
6
Не
используется
7
Не используется
7
Не
используется
Список сигналов кабеля связи — 9-штыревые D-образные разъемы
Конец со стороны дозировочной системы
Конец со стороны системы выбора
Штырек
№
Ввод-вывод
Описание
Штырек
№
Ввод-вывод
Функция
2
Вход-выход
Шина CAN
низкоскоростная
2
Вход-выход
Связь по сети CAN
3
Вход
Шина CAN
заземление
3
Выход
Питание — земля
7
Вход-выход
Высокоскоростная
шина CAN
7
Вход-выход
Связь по сети CAN
9
Вход
Не используется
9
Выход
Не используется
Кабель и газовый шланг в сборе
7
