Дисплей в сборе
Руководство по обслуживанию Adamo XPS™
Снятие дисплея в сборе
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Извлеките аккумулятор компьютера
(см.
Снятие аккумулятора компьютера
).
3.
Откройте дисплей
(см.
Открытие дисплея
).
4.
Снимите упор для рук в сборе
(см. раздел
Снятие упора для рук в сборе
).
5.
Извлеките плату Bluetooth™ (см
. раздел
Извлечение платы
Bluetooth
).
6.
Извлеките плату беспроводной локальной сети
(см. раздел
Извлечение платы
WLAN
).
7.
Обратите внимание на расположение кабелей антенны и ленты
.
8.
Отсоедините следующие кабели от соответствующих разъемов на системной плате
:
l
кабель дисплея
- приподнимите фиксатор и потяните кабель до отсоединения от разъема;
l
кабель левой платы ввода
-вывода - поднимите фиксатор и потяните кабель, чтобы отсоединить его от разъема;
l
кабель питания от аккумулятора
- потяните кабель, чтобы отсоединить его от разъема;
l
кабель питания от адаптера переменного тока
- потяните кабель, чтобы отсоединить его от разъема;
l
кабель правой платы ввода
-вывода - поднимите защелку и потяните кабель, чтобы отсоединить его от разъема.
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или периодически
прикасаясь к неокрашенной металлической поверхности
(например, к какому-либо разъему на компьютере).
ВНИМАНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ВНИМАНИЕ
.
Во избежание повреждения системной платы выньте основной аккумулятор
(см. раздел
Снятие аккумулятора компьютера
)
перед началом работы с внутренними компонентами компьютера
.

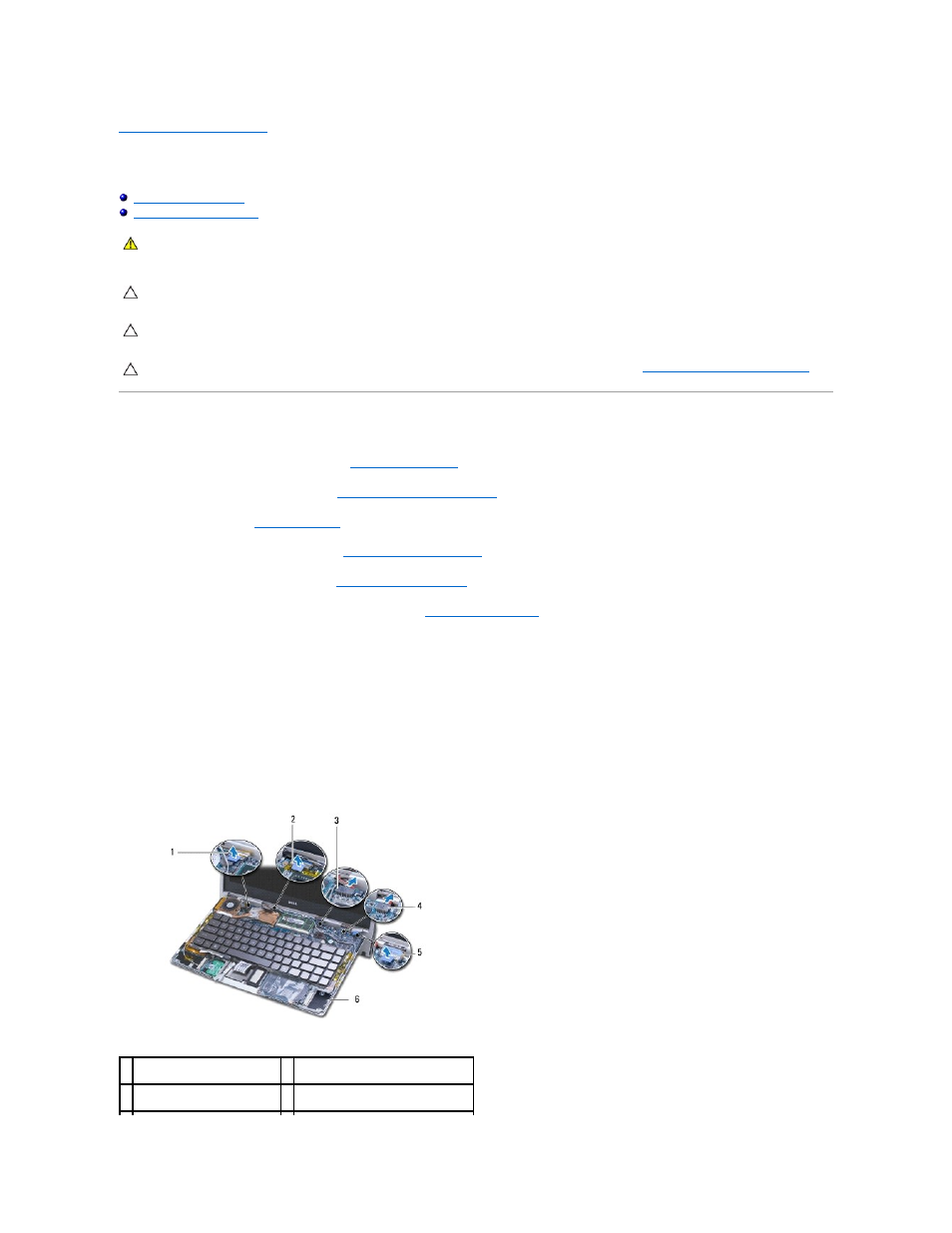

1 разъем кабеля дисплея
2 разъем кабеля левой платы ввода-
вывода
3 разъем кабеля питания от
аккумулятора
4 разъем кабеля питания от адаптера
переменного тока
