ASUS M4A77T SI
1.
Motherboard-Layout
2.
Installieren der CPU
So installieren Sie den Prozessor:
1. Suchen Sie auf dem Motherboard den 940-pol. AM2+-Sockel.
2. Heben Sie den Sockelhebel bis zu einem Winkel von 90 Grad hoch.
WARNUNG!
Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht
gewaltsam hinein, um verbogene Kontaktstifte und Schäden an der CPU zu
vermeiden!
3. Positionieren Sie die CPU oberhalb des Sockels, so dass die CPU-Ecke mit
dem goldenen Dreieck auf der Sockelecke mit dem kleinen Dreieck liegt.
4. Setzen Sie die CPU vorsichtig in den Sockel ein. Achten Sie auf den korrekten
Sitz.
5. Sobald die CPU richtig sitzt, drücken Sie den Sockelhebel nach unten, um die
CPU zu arretieren. Sie hören einen Klickton, wenn der Hebel einrastet.

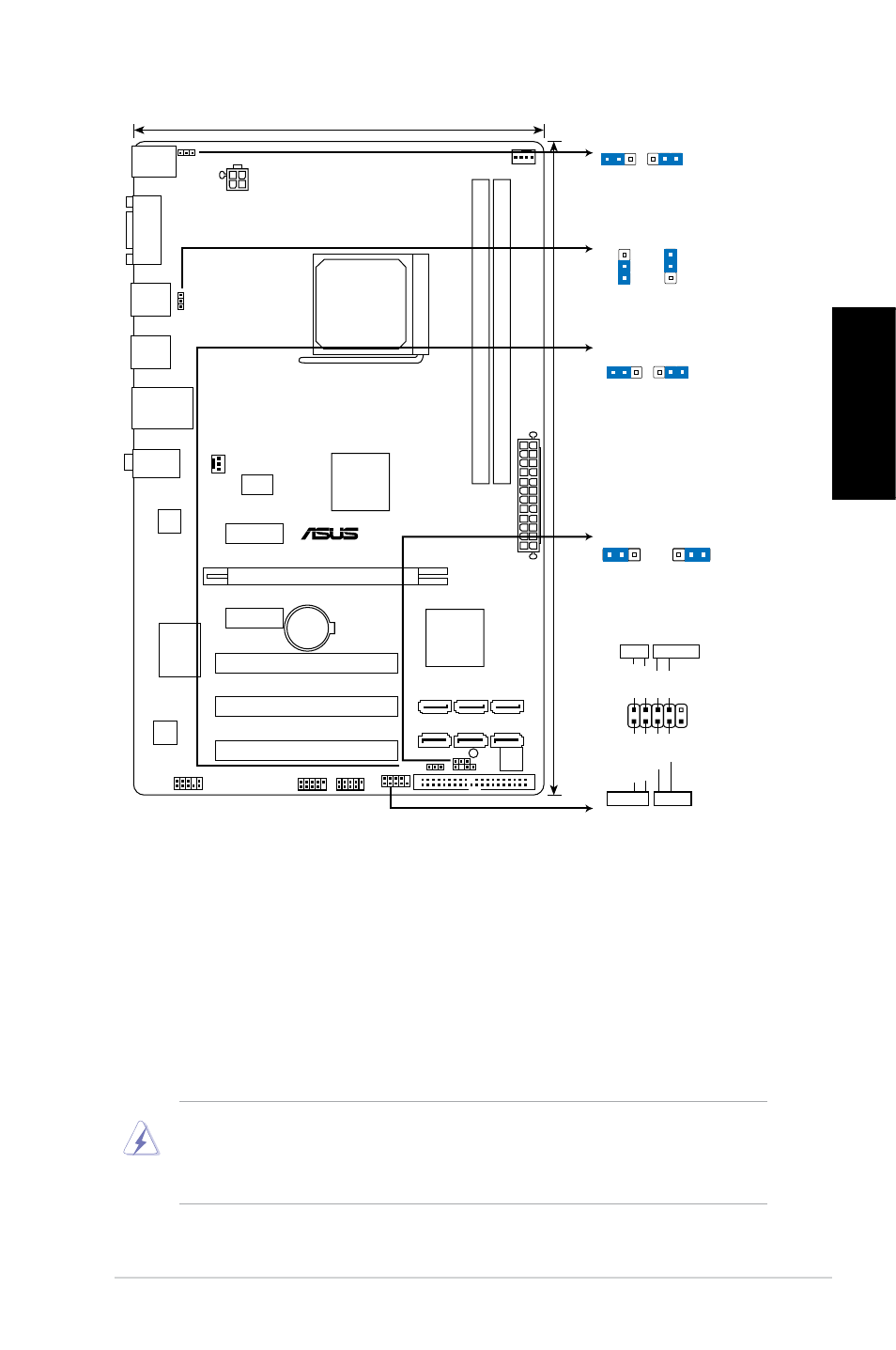

M4A77T SI
PCIEX1_1
PCIEX1_2
PCI2
PCI3
PCI1
F_PANEL
USB78
USB910
AAFP
ATX12V
EATXPW
R
CPU_FAN
CHA_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1705
RTL
8112L
ICS
9LPRS485
KBMS
8Mb
BIOS
SB_PWR
CLRTC
USBPW7-10
USBPW1-6
KBPWR
CHASSIS
DDR3 DIMM_A1 (64bit, 240-pin module)
SOCKET AM3
DDR3 DIMM_B1 (64bit, 240-pin module)
SATA6
SATA5
SATA4
SATA3
SATA2
SATA1
AUDIO
COM1
LAN1_USB12
USB34
USB56
30.5cm(12.0in)
PRI_IDE
AMD
®
SB710
AMD
®
RD770
19cm(7.5in)
PCIEX16
2
1
2 3
+5V
(Default)
+5VSB
KBPWR
2
1
2 3
+5V
(Default)
+5VSB
USBPW7-10
2
1
2
3
+5V
+5VSB
(Default)
USBPW1-6
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
PIN 1
PWR BTN
PLED
+
PLED
-
PWR
GND
HD_LED
+
HD_LED
-
Groun
d
Rese
t
F_PANEL
PLED
+HDLED
RESET
