ASUS M4A77T SI
Srpski

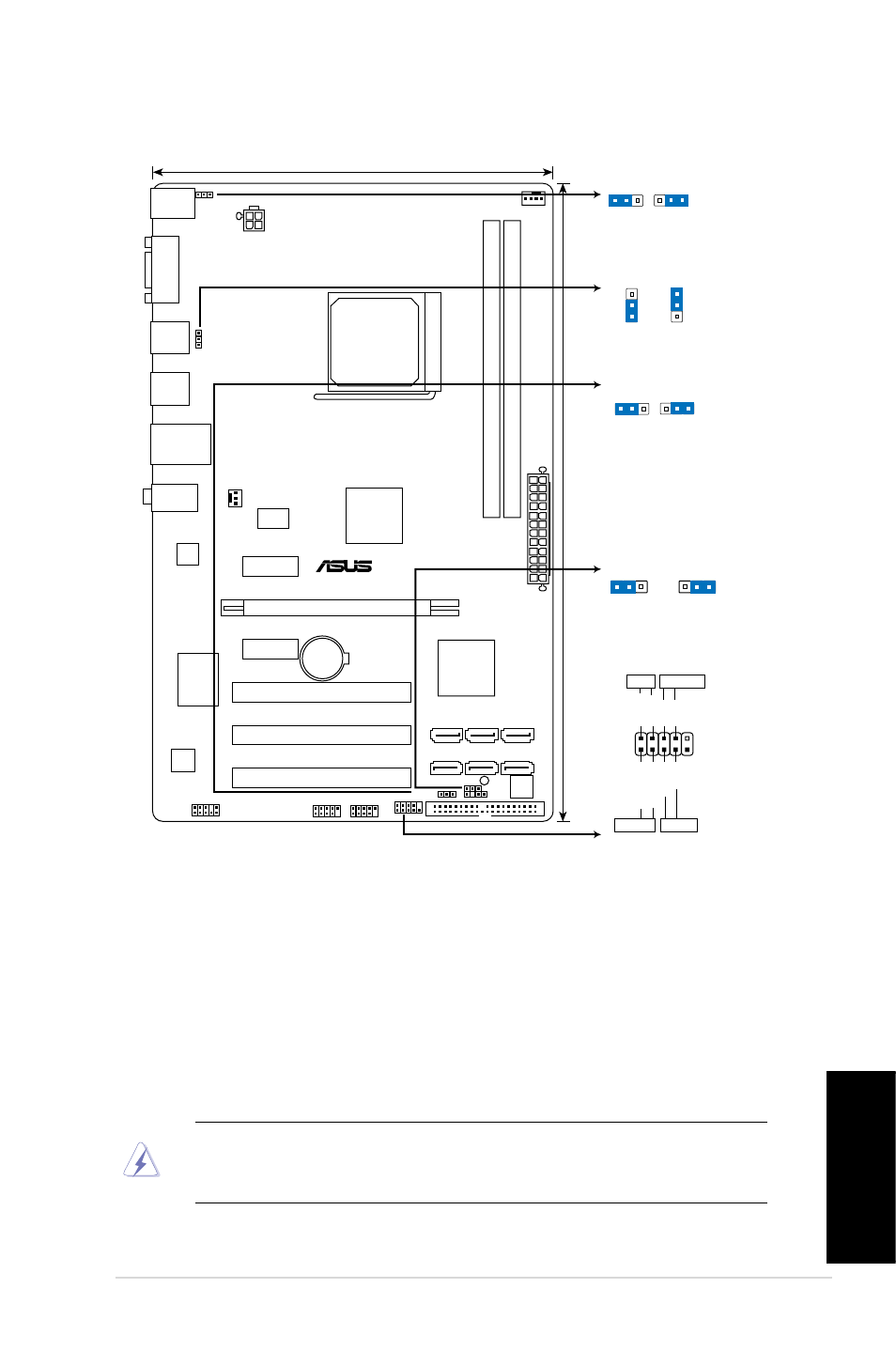

1.
Izgled matične ploče
2.
Instalacija procesora
Da bi instalirali procesor:
1. Pronađite priključak 940-pin AM2+ na matičnoj ploči.
2. Podignite polugu ležišta dok ne zauzme ugao od 90° u odnosu na matičnu
ploču.
UPOZORENJE!
Procesor se može ubaciti u ležište samo na jedan način. NEMOJTE ubacivati
procesor na silu, kako biste izbegli oštećenje pinova na procesoru!
3. Postavite procesor iznad slota tako da se ugao procesora sa zlatnom oznakom
poklapa sa uglom slota sa malim trouglom.
4. Pažljivo ubacite procesor u ležište.
5. Kada se procesor nađe na svom mestu, pažljivo spustite polugu ležišta u donju
poziciju. Kada se poluga nađe u krajnjem položaju, procesor je osiguran.
M4A77T SI
PCIEX1_1
PCIEX1_2
PCI2
PCI3
PCI1
F_PANEL
USB78
USB910
AAFP
ATX12V
EATXPW
R
CPU_FAN
CHA_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1705
RTL
8112L
ICS
9LPRS485
KBMS
8Mb
BIOS
SB_PWR
CLRTC
USBPW7-10
USBPW1-6
KBPWR
CHASSIS
DDR3 DIMM_A1 (64bit, 240-pin module)
SOCKET AM3
DDR3 DIMM_B1 (64bit, 240-pin module)
SATA6
SATA5
SATA4
SATA3
SATA2
SATA1
AUDIO
COM1
LAN1_USB12
USB34
USB56
30.5cm(12.0in)
PRI_IDE
AMD
®
SB710
AMD
®
RD770
19cm(7.5in)
PCIEX16
2
1
2 3
+5V
(Default)
+5VSB
KBPWR
2
1
2 3
+5V
(Default)
+5VSB
USBPW7-10
2
1
2
3
+5V
+5VSB
(Default)
USBPW1-6
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
PIN 1
PWR BTN
PLED
+
PLED
-
PWR
GND
HD_LED
+
HD_LED
-
Groun
d
Rese
t
F_PANEL
PLED
+HDLED
RESET
