ASUS M4A77T SI
Français
1.

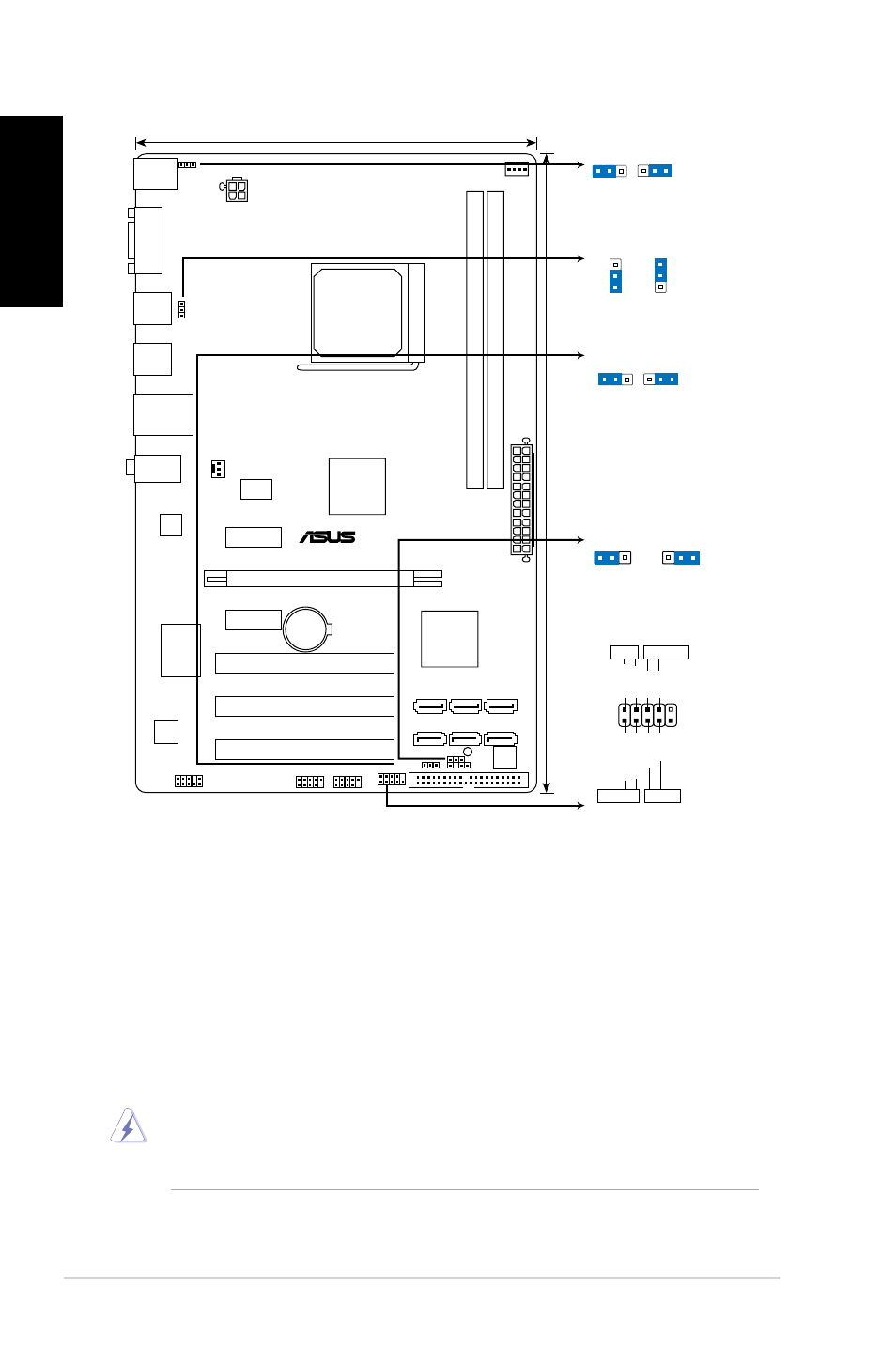

Schéma de la Carte Mère
2.
Installation du Processeur
Pour installer le CPU:
1. Repérez le support AM2+ de 940-broches situé sur la carte mère.
2. Soulevez le levier du support à un angle de 90° minimum.
AVERTISSEMENT !
Le processeur s’insère uniquement dans le bon sens. NE PAS forcer le
processeur sur son support pour éviter de tordre les broches et d’endommager
ainsi le processeur!
3. Placez le CPU sur le socket en vous assurant que la marque en forme de triangle
doré soit bien placée en bas à gauche du socket.
4. Insérez avec soin le processeur sur son support jusqu’à ce qu’il s’insère
correctement.
5. Une fois le processeur mis en place, rabattez le levier du support pour sécuriser
le processeur. Le levier se bloque sur le petit ergot latéral pour indiquer qu’il est
en place.
M4A77T SI
PCIEX1_1
PCIEX1_2
PCI2
PCI3
PCI1
F_PANEL
USB78
USB910
AAFP
ATX12V
EATXPW
R
CPU_FAN
CHA_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1705
RTL
8112L
ICS
9LPRS485
KBMS
8Mb
BIOS
SB_PWR
CLRTC
USBPW7-10
USBPW1-6
KBPWR
CHASSIS
DDR3 DIMM_A1 (64bit, 240-pin module)
SOCKET AM3
DDR3 DIMM_B1 (64bit, 240-pin module)
SATA6
SATA5
SATA4
SATA3
SATA2
SATA1
AUDIO
COM1
LAN1_USB12
USB34
USB56
30.5cm(12.0in)
PRI_IDE
AMD
®
SB710
AMD
®
RD770
19cm(7.5in)
PCIEX16
2
1
2 3
+5V
(Default)
+5VSB
KBPWR
2
1
2 3
+5V
(Default)
+5VSB
USBPW7-10
2
1
2
3
+5V
+5VSB
(Default)
USBPW1-6
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
PIN 1
PWR BTN
PLED
+
PLED
-
PWR
GND
HD_LED
+
HD_LED
-
Groun
d
Rese
t
F_PANEL
PLED
+HDLED
RESET
