Български

ASUS M4A77T SI

29

2.

Монтаж на процесор

Инсталиране на микропроцесор:

1. Намерете 940-пиновия AM2+ сокет върху дънната платка.
2. Повдигнете лостчето на сокета до 90°.

1.

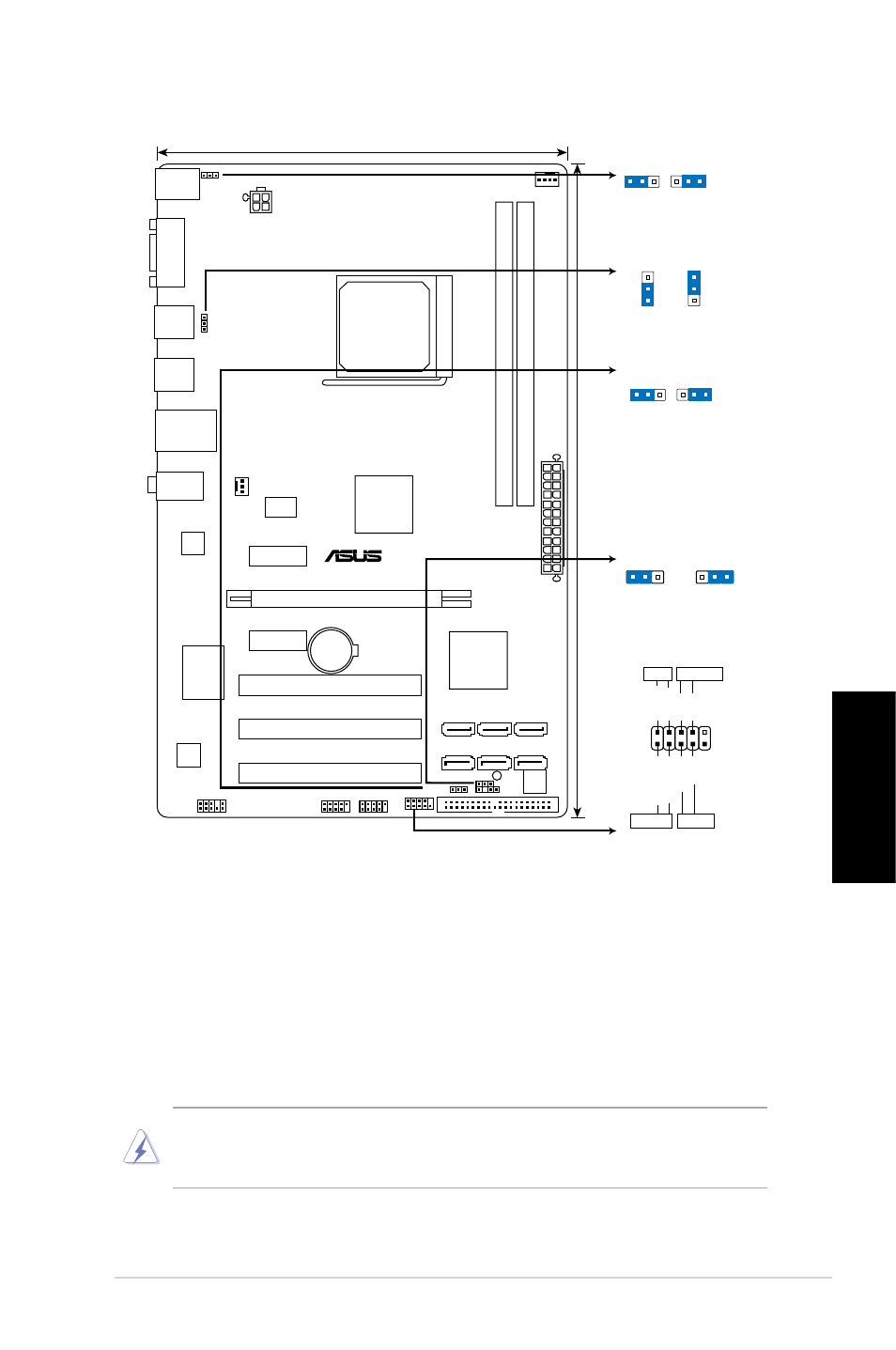

Схема на дънната платка

Внимание

Процесорът пасва на сокета само ако се постави в правилната посока. НЕ НАТИСКАЙТЕ
процесора в сокета, за да избегнете огъване на пиновете и повреда на продукта!

3. Поставете процесора над сокета така, че маркираният ъгъл на процесора да съвпадне с

изпъкналостта в основата на лоста на сокета.

4. Внимателно спуснете процесора в сокета, докато застане на място.

5. След като процесорът е поставен, спуснете надолу лостчето. Закачете лостчето на държача

отстрани на сокета.

M4A77T SI

PCIEX1_1

PCIEX1_2

PCI2

PCI3

PCI1

F_PANEL

USB78

USB910

AAFP

ATX12V

EATXPW

R

CPU_FAN

CHA_FAN

Lithium Cell

CMOS Power

Super

I/O

VIA

VT1705

RTL

8112L

ICS

9LPRS485

KBMS

8Mb

BIOS

SB_PWR

CLRTC

USBPW7-10

USBPW1-6

KBPWR

CHASSIS

DDR3 DIMM_A1 (64bit, 240-pin module)

SOCKET AM3

DDR3 DIMM_B1 (64bit, 240-pin module)

SATA6

SATA5

SATA4

SATA3

SATA2

SATA1

AUDIO

COM1

LAN1_USB12

USB34

USB56

30.5cm(12.0in)

PRI_IDE

AMD

®

SB710

AMD

®

RD770

19cm(7.5in)

PCIEX16

2

1

2 3

+5V

(Default)

+5VSB

KBPWR

2

1

2 3

+5V

(Default)

+5VSB

USBPW7-10

2
1

2

3

+5V

+5VSB

(Default)

USBPW1-6

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

PIN 1

PWR BTN

PLED

+

PLED

-

PWR

GND

HD_LED

+

HD_LED

-

Groun

d

Rese

t

F_PANEL

PLED

+HDLED

RESET
