2

ASUS M4A77T SI

3. Poziţionaţi procesorul deasupra soclului, astfel încât colţul procesorului cu

triunghiul aurit să corespundă acelui colţ al soclului care are un triunghi mic.

4. Introduceţi cu atenţie procesorul în socket.

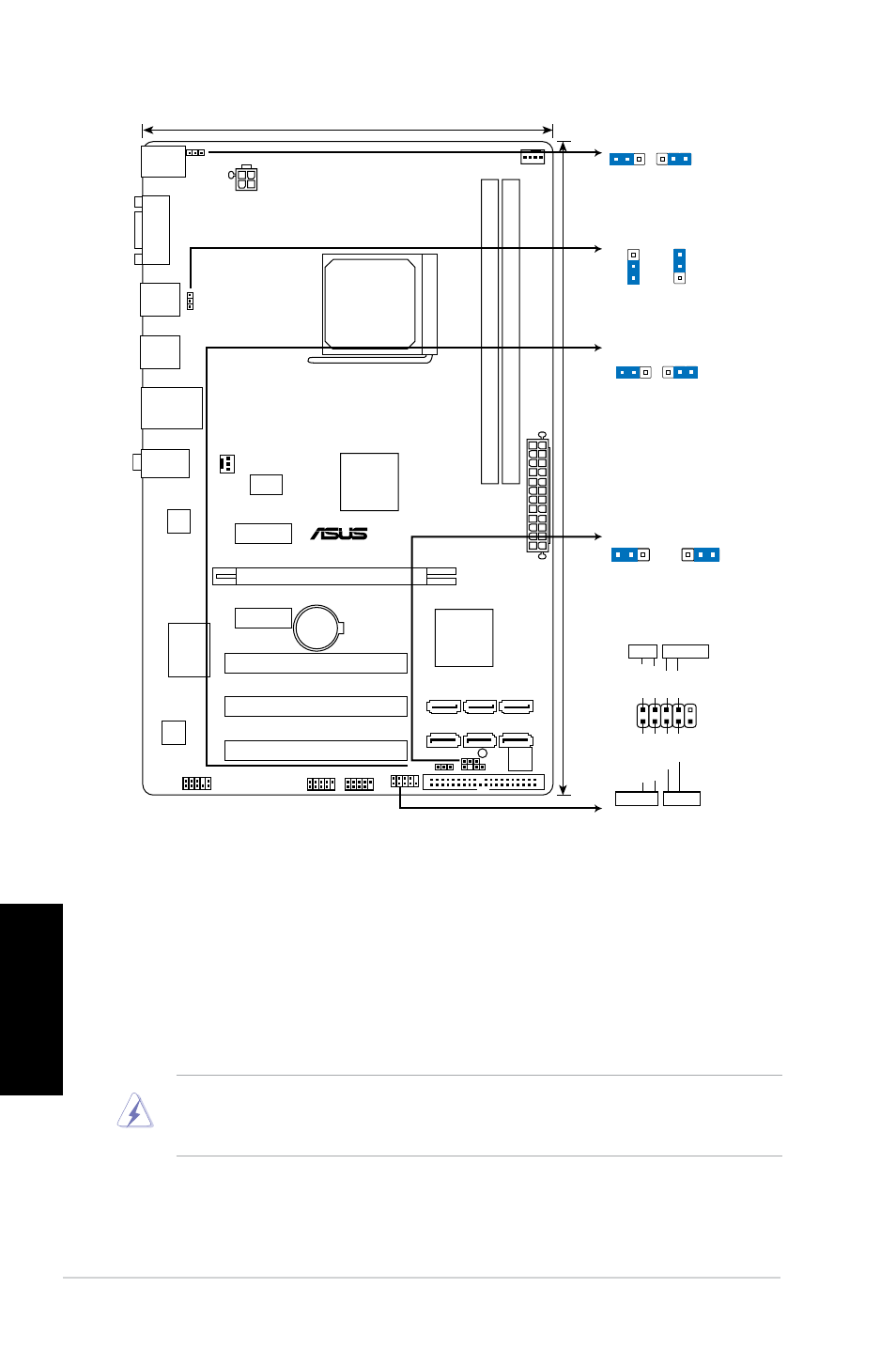

1. Schema plăcii de bază

2. Instalarea procesorului

Pentru instalarea CPU:
1. Instalati piciorusul mufei 940 AM2+ in placa de baza a calculatorului.
2. Ridică pârghia socketului la cel puţin 90 de grade.

ATENŢIE:

Procesorul poate fi montat doar într-o singură poziţie. Pentru a preveni îndoirea

pinilor sau deteriorarea, NU forţaţi introducerea procesorului în socket!

Română

5. Când procesorul este bine introdus în socket, apăsaţi pe pârghia socket-ului

pentru a fixa procesorul. Pârghia va produce un scurt click pentru a indica că

este în poziţia închis.

M4A77T SI

PCIEX1_1

PCIEX1_2

PCI2

PCI3

PCI1

F_PANEL

USB78

USB910

AAFP

ATX12V

EATXPW

R

CPU_FAN

CHA_FAN

Lithium Cell

CMOS Power

Super

I/O

VIA

VT1705

RTL

8112L

ICS

9LPRS485

KBMS

8Mb

BIOS

SB_PWR

CLRTC

USBPW7-10

USBPW1-6

KBPWR

CHASSIS

DDR3 DIMM_A1 (64bit, 240-pin module)

SOCKET AM3

DDR3 DIMM_B1 (64bit, 240-pin module)

SATA6

SATA5

SATA4

SATA3

SATA2

SATA1

AUDIO

COM1

LAN1_USB12

USB34

USB56

30.5cm(12.0in)

PRI_IDE

AMD

®

SB710

AMD

®

RD770

19cm(7.5in)

PCIEX16

2

1

2 3

+5V

(Default)

+5VSB

KBPWR

2

1

2 3

+5V

(Default)

+5VSB

USBPW7-10

2
1

2

3

+5V

+5VSB

(Default)

USBPW1-6

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

PIN 1

PWR BTN

PLED

+

PLED

-

PWR

GND

HD_LED

+

HD_LED

-

Groun

d

Rese

t

F_PANEL

PLED

+HDLED

RESET
