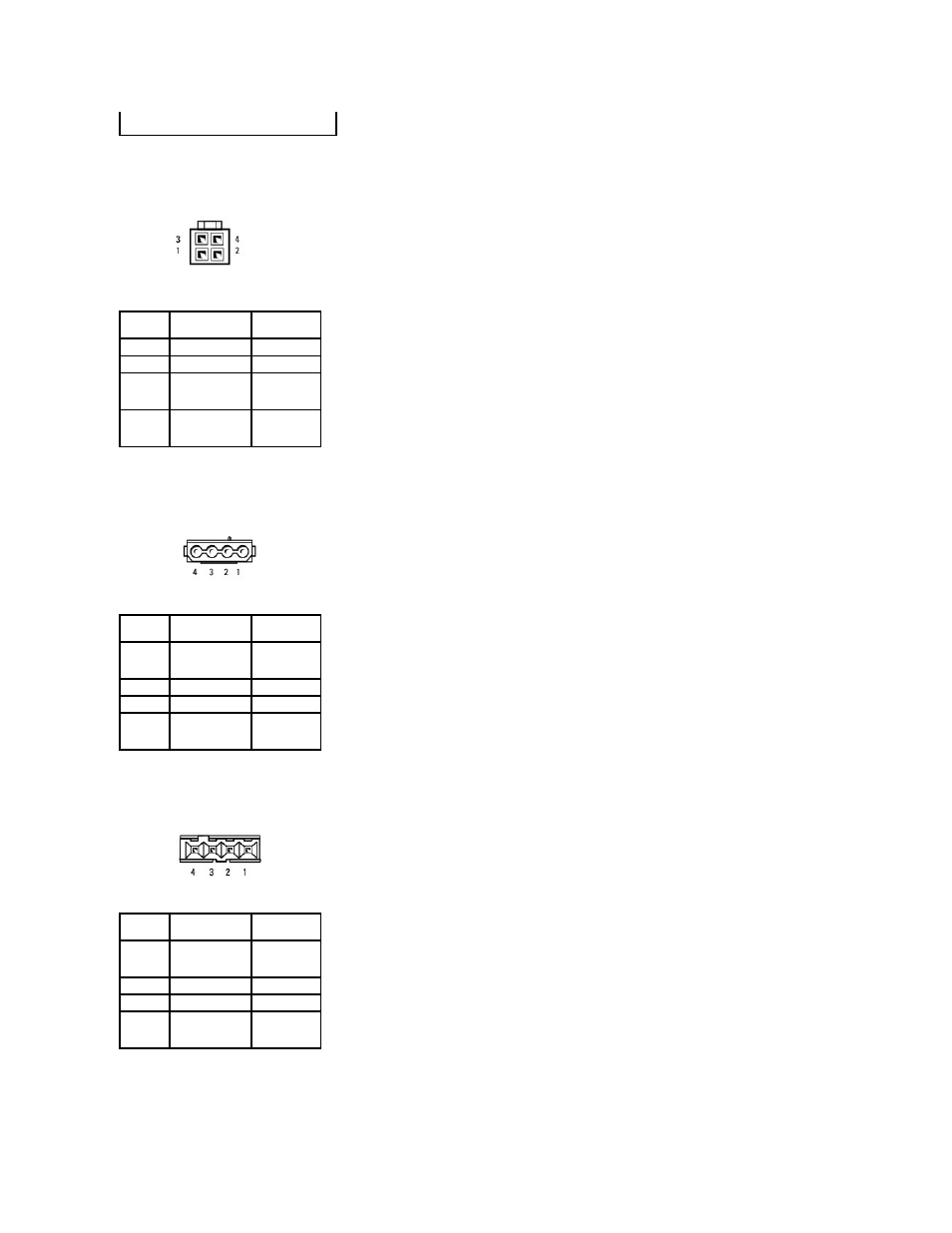

Разъем питания постоянного тока
P2
Разъем питания постоянного тока
P3
Разъемы питания постоянного тока
P4 и P5
Разъемы для компьютера с корпусом
Small Desktop
* Используйте провод 22-AWG вместо 18-
AWG.
Номер
контакта
Название
сигнала
Провод
18-
AWG
1
COM
Черный
2
COM
Черный
3
+12 В
постоянного
тока
Желтый
4
+12 В
постоянного
тока
Желтый
Номер
контакта
Название
сигнала
Провод
18-
AWG
1
+12 В
постоянного
тока
Желтый
2
COM
Черный
3
COM
Черный
4
+5 В
постоянного
тока
Красный
Номер
контакта
Название
сигнала
Провод
22-
AWG
1
+5 В
постоянного
тока
Красный
2
COM
Черный
3
COM
Черный
4
+12 В
постоянного
тока
Желтый
