Инструкция по эксплуатации Dell OptiPlex GX60
Страница 163
3.

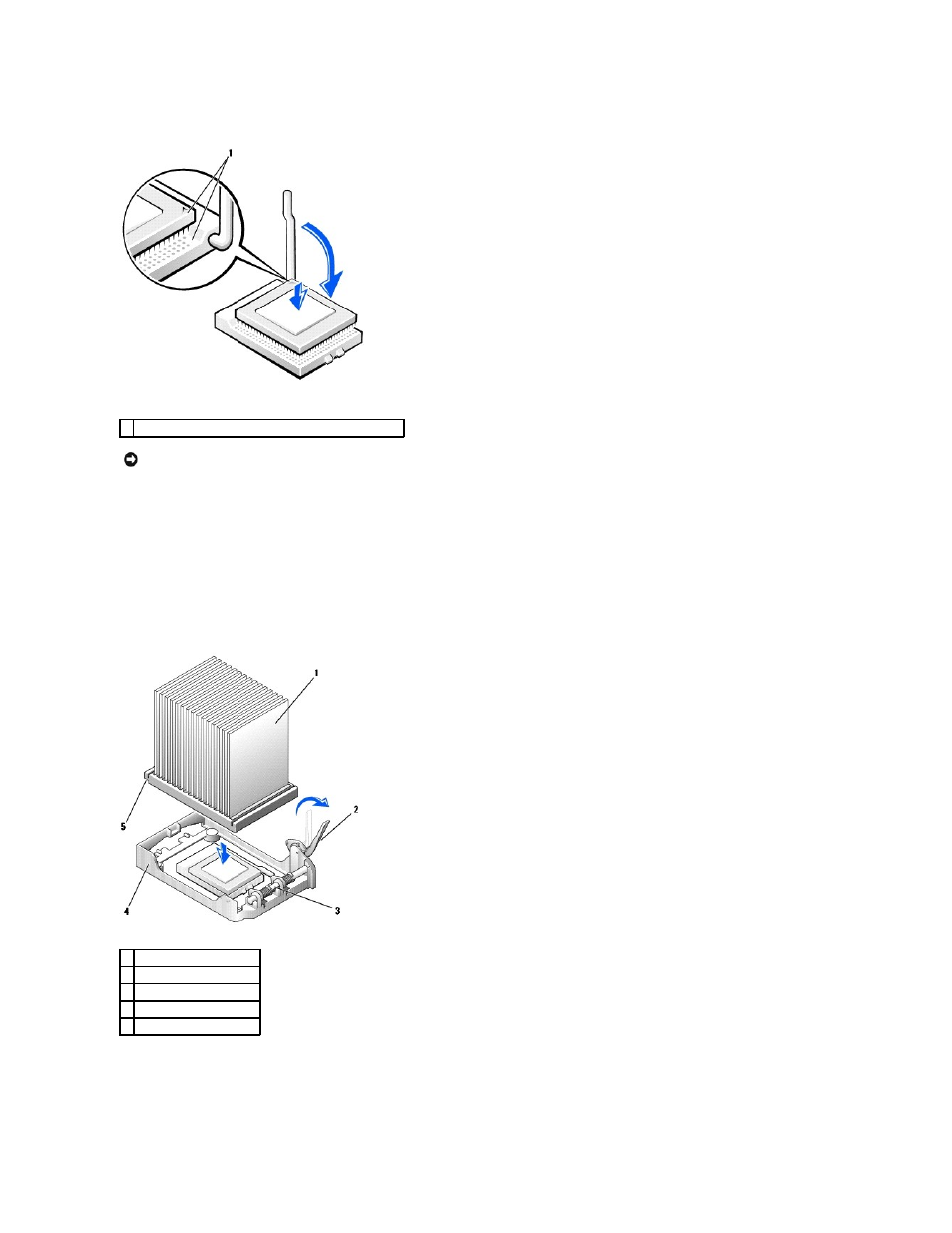

Аккуратно установите процессор в разъем и легко надавите
, чтобы посадить на место.
4.
Опустите рычаг освобождения на место
, чтобы зафиксировать процессор.
5.
Установите радиатор
.
a.
Вставьте край с прорезью радиатора в ту часть фиксирующей пластины
, которая расположена напротив шарнира.
b.
Опустите радиатор
, чтобы он зафиксировался на пластине.
6.
Поднимите рычаг и нажимайте на него
, чтобы зафиксировать радиатор. Когда рычаг будет под углом 90 градусов, вы почувствуете
сопротивление
. Надо опустить рычаг еще на 30 градусов, чтобы он встал в блокирующую позицию.
7.
Опустите колпачок воздушного потока на радиатор
.
Если вы устанавливали процессор из комплекта обновления
Dell, верните исходные радиатор и процессор в корпорацию Dell в упаковке
комплекта обновления
.
1 совмещение контактов "1" на процессоре и на разъеме
ЗАМЕЧАНИЕ
.
Контакты процессора очень тонкие
. Во избежание повреждения правильно выравнивайте процессор и разъем и не применяйте
усилий при установке процессора
.
1 радиатор
2 рычаг
3 шарнир
4 фиксирующая пластина
5 паз
