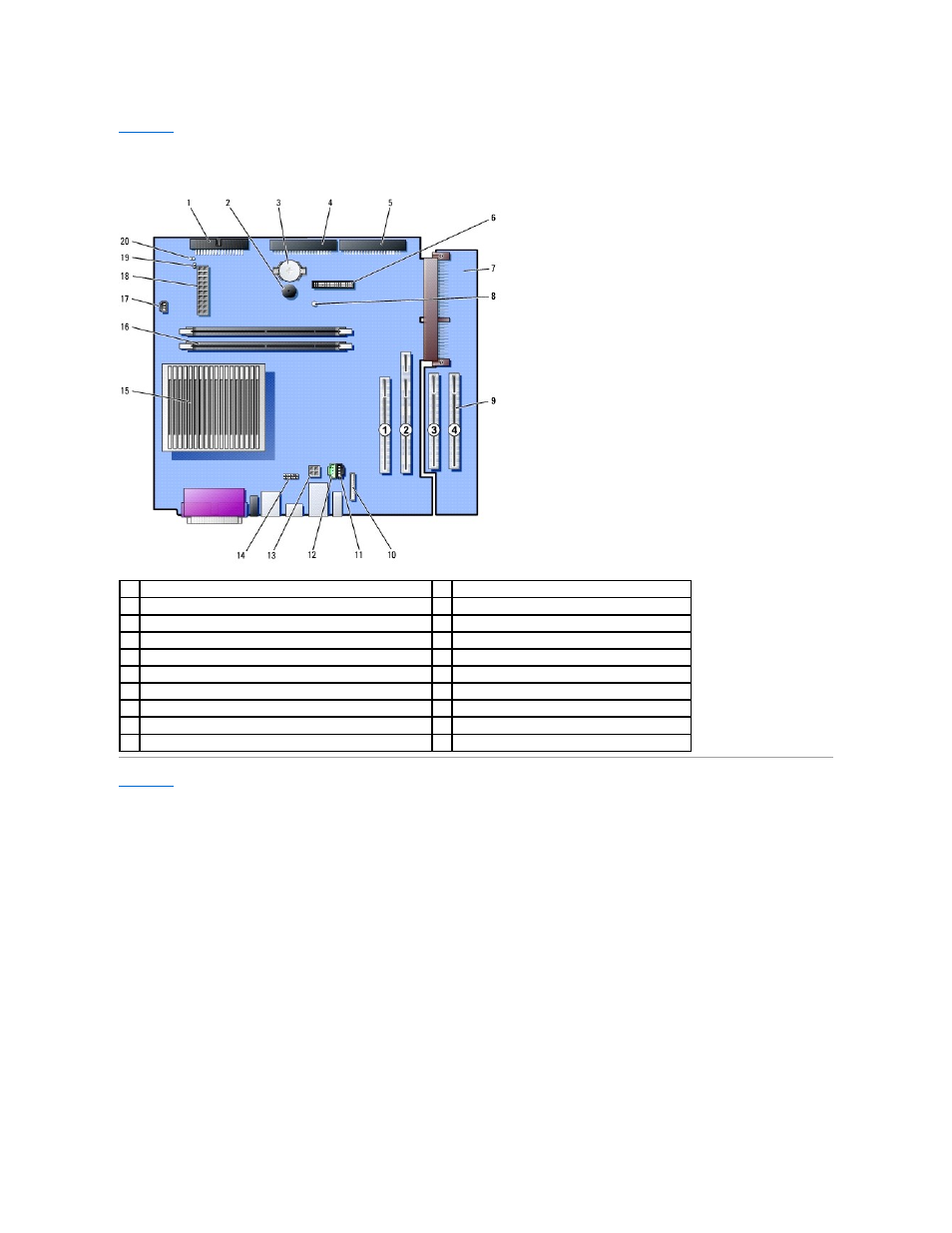

Элементы системной платы
Руководство пользователя компьютера Dell™ OptiPlex™ GX260
Оглавление
1
разъем дисковода гибких дисков
(DSKT)
11 разъем для аудиокабеля дисковода CD (CD_IN)
2
внутренний динамик
(SPEAKER)
12 телефонный разъем (MODEM)
3
гнездо батареи
(BATTERY)
13 разъем питания (12VPOWER)
4
разъем дисковода
CD/DVD (IDE2)
14 разъем второго последовательного порта (SER2)
5
разъем жесткого диска
(IDE1)
15 разъем процессора и радиатора (CPU)
6
разъем передней панели
(FRONTPANEL)
16 разъемы модулей памяти (DIMM A и DIMM B)
7
дополнительная плата
(только для корпуса Small Mini-Tower) 17 разъем вентилятора процессора (FAN)
8
индикатор резервного питания
(AUX_PWR)
18 разъем питания (POWER)
9
разъемы плат
PCI (PCI1, PCI2, PCI3 и PCI4)
19 перемычка сброса RTC (RTCRST)
10 разъем для аудиокабеля с передней панели (FRONTAUDIO)
20 перемычка пароля (PSWD)
