Руководство пользователя HL-1.5KFX
(12) BAND DECODE
Плоский переключатель для выбора метода взаимодействия с трансиверами
ICOM. Вы можете выбрать “диапазонное” DC напряжение или формат данных “CI-
V”
(13) TUNER
Разъем типа DIN. Подключается кабель управления внешнего автоматического
антенного тюнера HC-1.5KAT
(14) YAESU
Разъем DIN для подключения кабеля данных о текущем диапазоне в трансиверах
YAESU.
(15) KENWOOD
Разъем D-sub (9 пин) для подключения кабеля данных о текущем диапазоне в
трансиверах KENWOOD.
(16) EXTERNAL FAN POWER
Пластический разъем для подключения кабеля DC питания внешнего
опционального вентилятора (HXT-1.5KF)

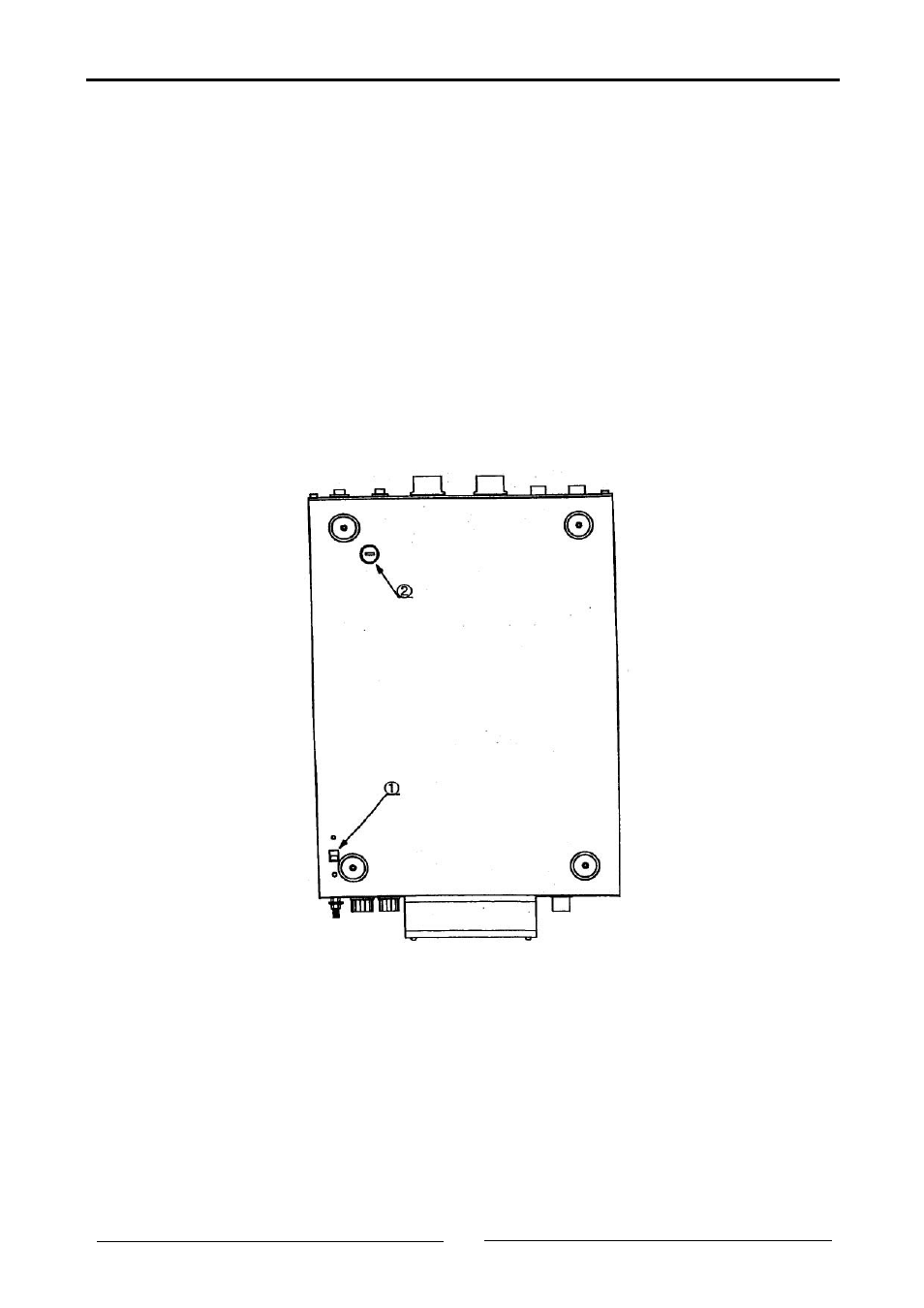

6.3 Описание нижней панели шасси
(1) AC 115/220V
Плоский переключатель для определения уровня питающего напряжения.
Установите 220V для питающего напряжения 200/220/230/240V. Установите
значение 115V для питающего напряжения 100/110/115/120V.
(2) FUSE
Разъем предохранителя для внешнего блока охлаждения HXT-1.5KF. Если
опциональное устройство охлаждения установлено на верхней крышке корпуса,
рекомендуется использование стеклянного предохранителя 2А.
9
