Руководство пользователя HL-1.5KFX
постоянном уровне. Кроме этого, использование ALC напряжения позволяет предотвратить
искажение SSB сигнала вследствие перегрузки. Постоянное подключение линии ALC не требуется,
если вы установили корректный уровень микрофонного усиления и не перегружаете усилитель. В
зависимости от производителя трансивера диапазон необходимых ALC напряжений меняется.
Трансиверы ICOM требуют ALC напряжения в пределах 0 ~-4V, а Yaesu – 0 ~ -5V, а Kenwood - -6 ~-
8V. Получите необходимые сведения в документации на ваш трансивер.
Изготовьте кабель линии ALC, используя RCA разъемы, прилагаемые в комплекте. Пропаяйте один
провод или экранированный провод (более предпочтительно) к центральному контакту RCA разъема,
а оплетку кабеля к внешнему контакту разъема. Подключите полученный кабель к разъему ALC (или
EXTERNAL ALC) вашего трансивера. Вход ALC напряжения в трансивере иногда доступен на одном
из контактов разъема “ACC” на задней панели трансивера.

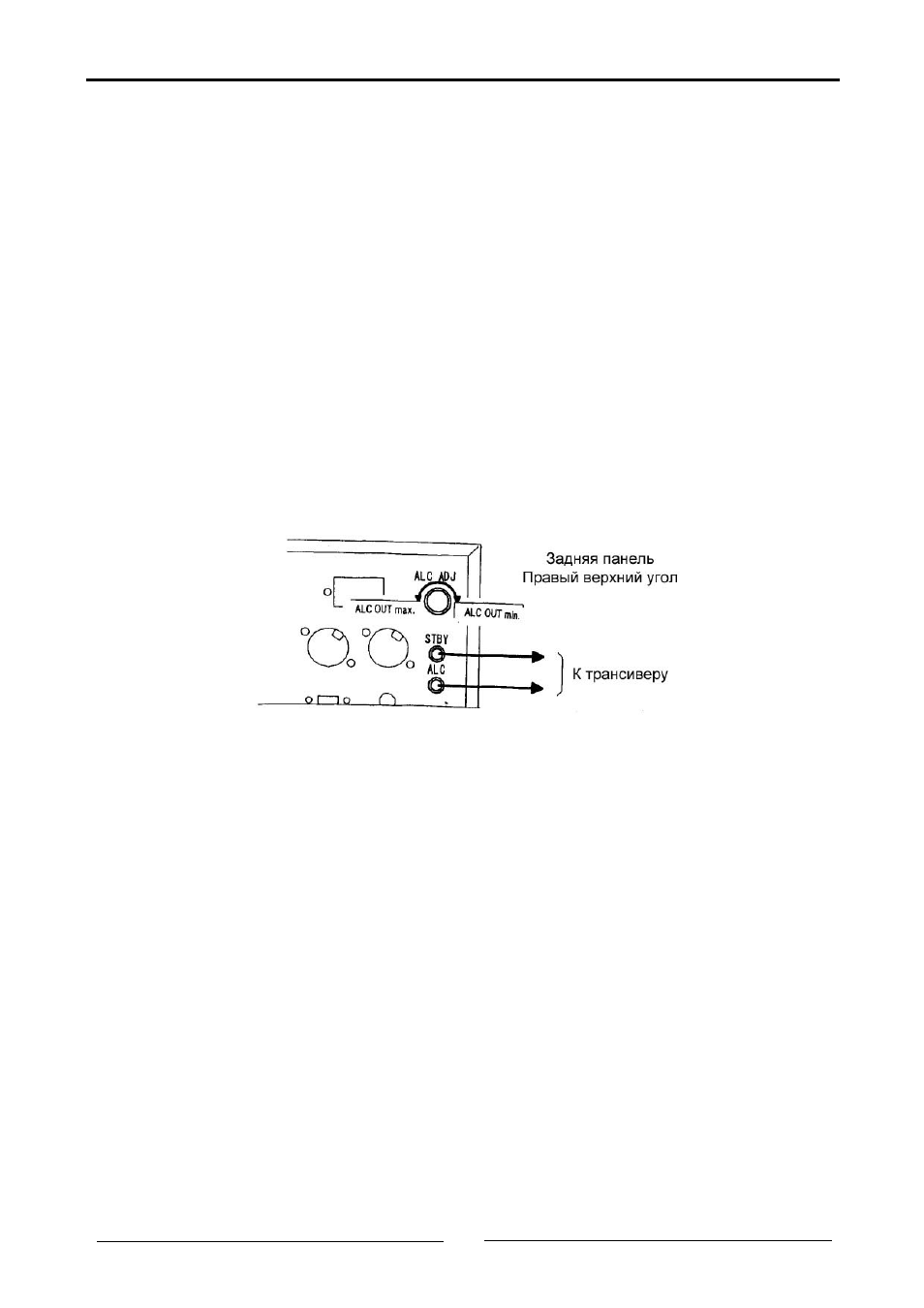

Для начала установите ALC ADJ в положение до упора по часовой стрелке. Раскачайте усилитель в
режиме CW/RTTY до полной мощности. Затем поворачивайте ALC ADJ против часовой стрелки и
контролируйте уровень мощности КСВ на внешнем Ваттметре (или Pf на приборе усилителя).
Прекратите вращение ALC ADJ в точке, в которой уровень мощности начнет уменьшаться. Если вы
хотите продолжать снижать мощность, вращайте ALC ADJ, пока не будет достигнут необходимый
уровень. Если теперь вы попытаетесь увеличить уровень раскачки с трансивера, то заметите, что
уровень выходной мощности останется прежним.
Максимальный уровень ALC напряжения (-10V) генерируется, если уровень выходной мощности
усилителя более 200 Вт.
9. Подключения кабеля данных о диапазоне
В этом разделе приводится описание методов настройки взаимодействия с современными моделями
трансиверов ICOM, Yaesu и Kenwood. Для выполнения настройки вам необходимо подключить кабель
от трансивера. Ниже приводится описание четырех типов кабеля.
9.1 Данные о диапазоне в трансиверах ICOM на основе DC
напряжения
При подключении кабеля данных о диапазоне настоятельно рекомендуется отключить питание и
трансивера и усилителя. Подключите кабель данных о диапазоне на основе DC напряжения от
трансивера ICOM, как показано на рисунке ниже.
Переместите переключатель “BAND DECODE” на задней панели усилителя в положение “ICOM”
(Другое положение для этого переключателя “CI-V”)
Установите вращаемый переключатель “BAND SELECT” на передней панели в положение “ICOM”.
Включите питание трансивера, а затем включите питание усилителя. Убедитесь, что все рабочие
диапазоны в усилителе мощности устанавливаются корректно автоматически при выборе диапазона
с трансивера.
12
