Руководство пользователя HL-1.5KFX
6. Описание панелей
6.1

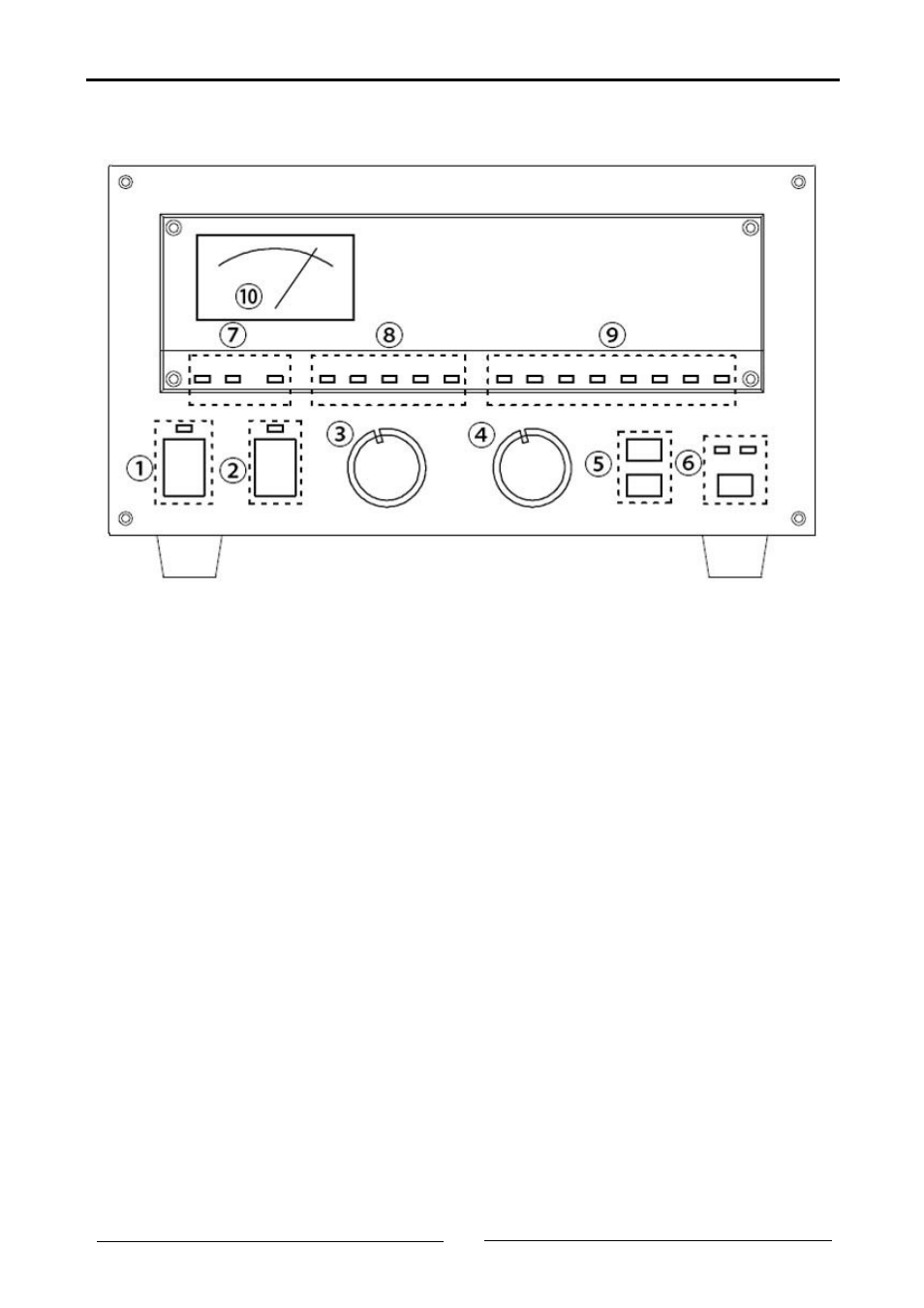

Описание передней панели
(1) POWER
Кнопка включения и отключения основного питания усилителя. Светодиодный
индикатор подсвечивается зеленым цветом при включении питания.
(2) OPER.
Кнопка переключения рабочего режима (OPERATE) и режима ожидания (STAND-
BY). В положении OPERATE усилитель полностью готов к работе и может быть
переведен в режим передачи (ON AIR).
(3) METER
Этот переключатель предназначен для изменения режима показаний
многофункционального измерителя. Вы можете выбрать шкалу Pr, Vd, Id или ALC.
(4) BAND SELECT
Предназначен для выбора метода коммутации диапазона – автоматического
(AUTO) или ручного (MANUAL). Если вы используете режим AUTO, то вам
необходимо указать производителя вашего трансивера, который используется с
усилителем. Если вы не используете кабель подачи данных о диапазоне, то
должны использовать режим MANUAL. (смотри стр.11. Раздел 9. Подключение
кабеля данных о диапазоне).
(5) UP, DOWN
Нажимайте эти кнопки для установки необходимого рабочего диапазона в ручном
режиме. При работе в режиме приема нажимайте кнопки для выбора
необходимого частотного диапазона. Если трансивер и усилитель мощности
находятся в режиме передачи (TX), то переключение диапазона не доступно.
(6) ANT
Кнопка выбора антенны A или B. Выбранная антенна сохраняется в памяти для
дальнейшего использования в данном диапазоне. Обратите внимание, что после
выключения питания по умолчанию устанавливается антенна А.
6
