Руководство пользователя HL-1.5KFX

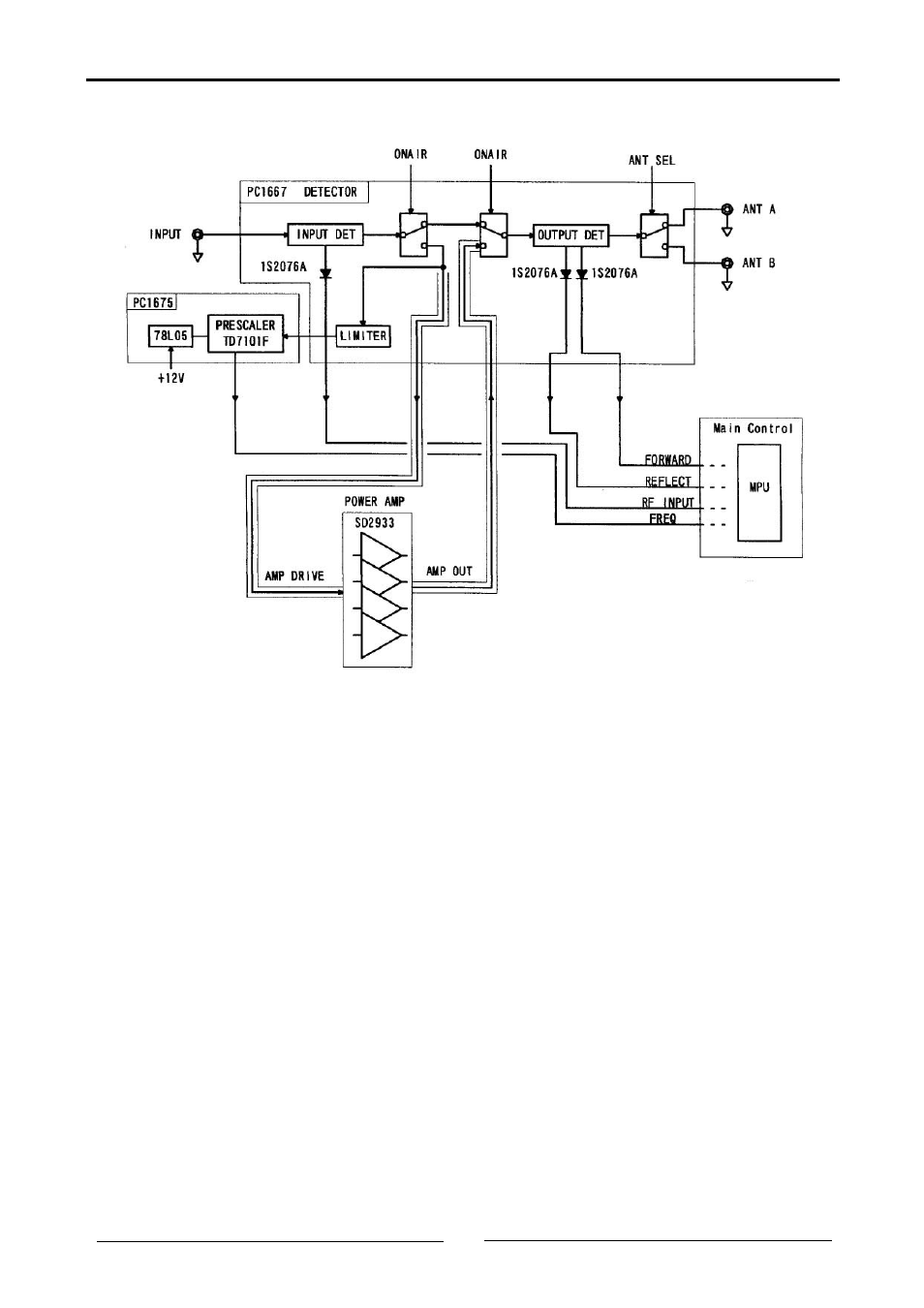

Ограничитель, имеющийся на этой плате, а также предварительный делитель PC1675 осуществляют
измерение частоты входного ВЧ сигнала раскачки. Полученные данные используются центральным
процессором усилителя.
11.4 Управление (PCS1699)
Это модуль обрабатывает все управляющие сигналы от других компонентов усилителя HL-1.5KFX.
Он оценивает состояние усилителя мощности, а также генерирует соответствующие команды
периферийным модулям. Несколько аналоговых сигналов направляются на блок управления,
например, ВЧ раскачка от трансивера, ВЧ сигналы на различных стадиях усиления, а также данные о
работе блока DC питания. Эти сигналы преобразуются в цифровую форму с помощью АЦП.
Микропроцессор осуществляет необходимую обработку данных и определяет текущий рабочий
статус усилителя и генерирует сигналы защиты, если необходимо.
Коммутация прием-передача, подача сигнала включения высокой/низкой скорости вращения
вентилятора, подсветка соответствующих светодиодов – все это осуществляется с помощью
сигналов от микропроцессора.
