Руководство пользователя HL-1.5KFX
7. Эксплуатация
В этом разделе приводится описание подключения одной и двух антенн к вашему усилителю
мощности, а также все необходимые подключения от трансивера при отсутствии линия данных о
диапазоне. В этом случае вам необходимо определить режим установки диапазона “MANUAL”,
нажимая кнопки UP/DOWN. Использования кабеля данных о диапазоне приведено в разделе 9.
***ОСТОРОЖНО. При ручной установке рабочего диапазона вам необходимо внимательно проверять
соответствие положение переключателя BAND установленному диапазону в трансивере, прежде чем
нажимать тангенту PTT или манипулятор CW ключа. Если вы изменили рабочий диапазон, то не
используйте на передачу полную мощность CW сигнала или несущей, а снизьте уровень, чтобы
убедиться в том, что диапазон установлен корректно и усиливаемый уровень мощности излучается
корректно. Раскачка усилителя
полной мощностью
в режиме
CW
при некорректном рабочем
диапазоне в трансивере или усилителе приводит к отказу дорогих мощных
FET
транзисторов в
оконечном каскаде усилителя.

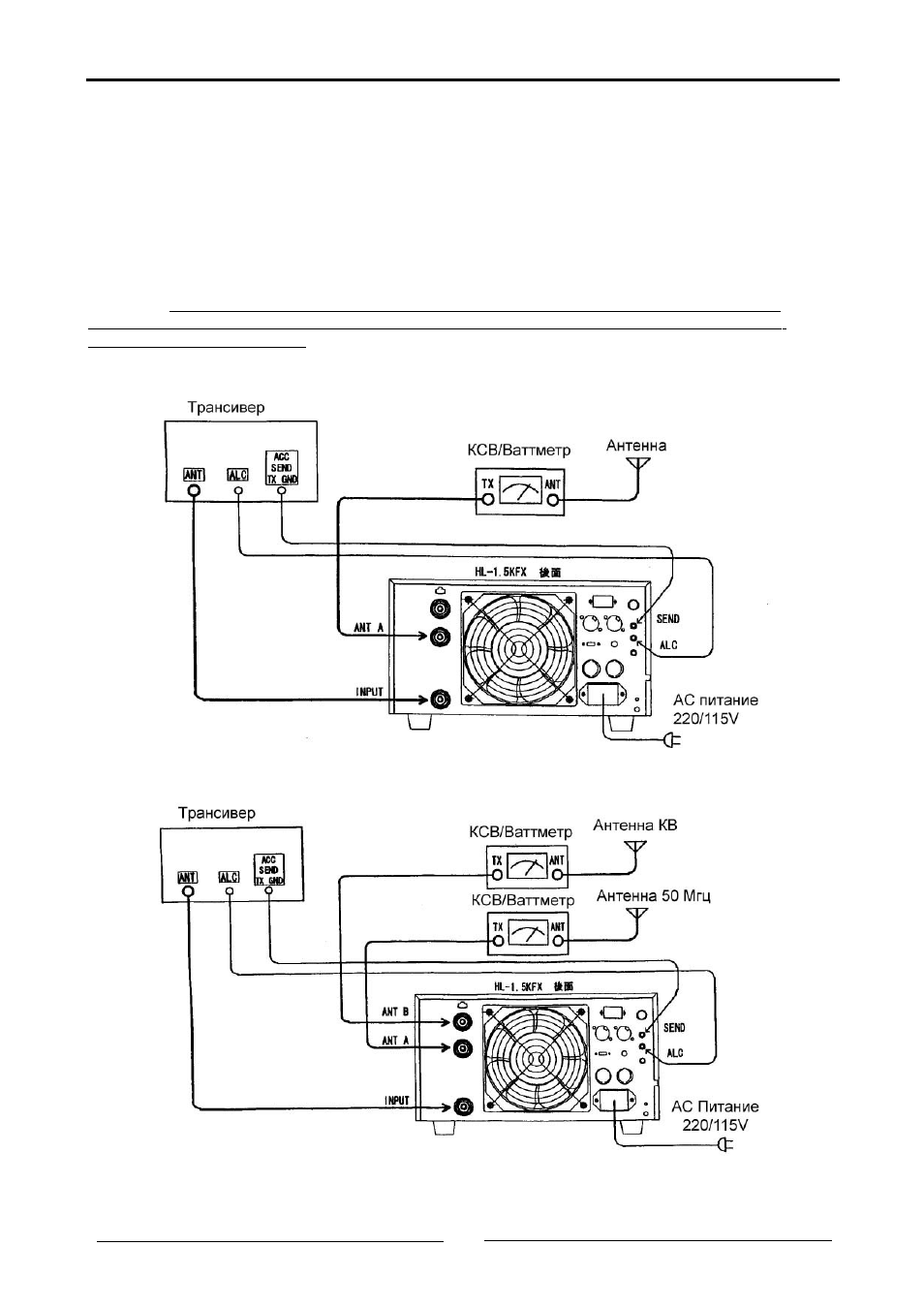

Пример конфигурации с единственной антенной
Конфигурация системы с двумя антеннами
10
