Руководство по установке дисплея C-Series
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (
495) 788-05-08
16

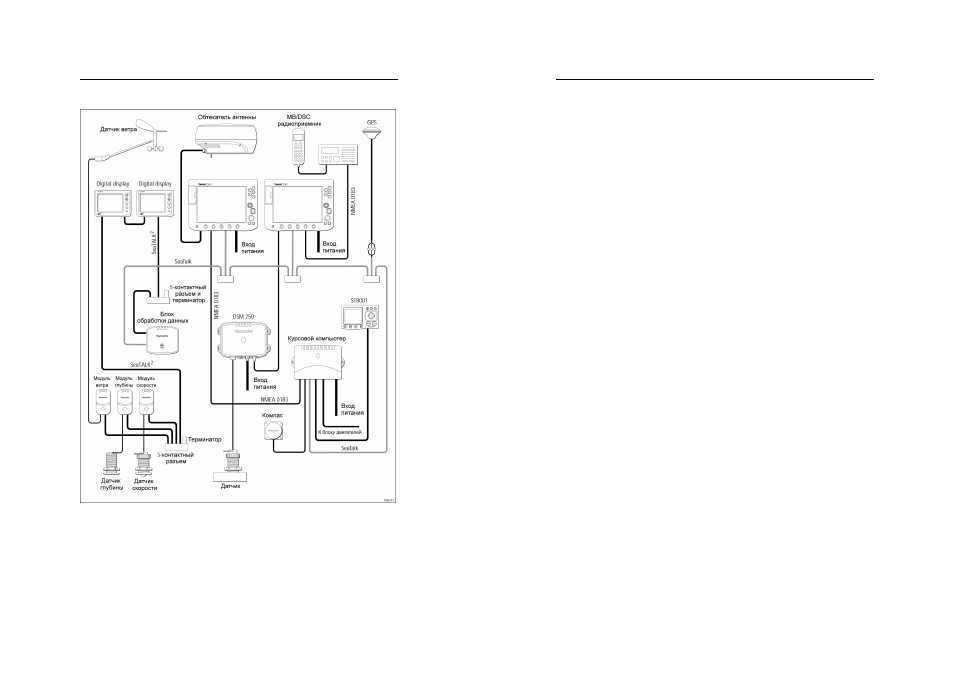

Интегрированная система 3
В этой системе:
•
Дисплей серии С не передает данные радара, карты или рыбопоис-
кового эхолота.
•
Курсовой компьютер со скоростным гироскопом передает быстрые
данные о курсе для MARPA (мини-системы радиолокационной про-
кладки) и радиолокационного наложения (радарного оверлея).
Содержание
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (
495) 788-05-08
49
3.5 Тестирование рыбопоискового эхолота
Подключив дисплей серии С к цифровому модулю эхолота (DSM), от-
кройте приложение рыбопоискового эхолота и проверьте отображае-
мую информацию. Используя многофункциональные кнопки, проверьте
изменение отдельных настроек при их выборе, а также проверьте нали-
чие всех вариантов.
Полученные данные
При подключенном к эхолоту кабеле данных проверьте, что отобража-
ются данные, которые должны отображаться.
Настройка датчика
Попытайтесь настроить цифровой модуль эхолота (DSM) на соответ-
ствие с частотой датчика, следующим образом:
1 На дисплее откройте страницу, имеющую два окна. См. Глава 1 – Эк-
сплуатация дисплея в Справочном руководстве дисплея серии С.
2 В обоих окнах откройте приложение рыбопоискового эхолота. См.
Глава 1 – Эксплуатация дисплея в Справочном руководстве дисп-
лея серии С.
3 Установите эхолот на двойную частоту.
4 Нажмите кнопку АКТИВНОЕ (ACTIVE) для выбора одного окна.
5 Установите функции всех многофункциональных кнопок для частоты
50 кГц в значение АВТО (AUTO).
6 Нажмите кнопку АКТИВНОЕ (ACTIVE) для выбора следующего окна.
7 Установите функции всех многофункциональных кнопок для частоты
200 кГц в значение АВТО (AUTO). Теперь одно окно отображает час-
тоту 50 кГц, а другое – 200 кГц.
8 Установите значение параметра АВТО УСИЛЕНИЕ (AUTO GAIN) для
обеих частот в значение HI.
9 Установите многофункциональные кнопки НАСТРОЙКА ЧАСТОТЫ
(FREQUENCY TUNING) для обеих частот в значение РУЧНОЕ
(MANUAL).
10 Используйте соответствующие многофункциональные кнопки для
настройки значений для каждой частоты, пока картинка не станет
максимально резкой с минимумом «шума».
11 Дайте рыбопоисковому эхолоту проработать минимум минуту, чтобы
цифровой модуль принял сделанные настройки.
12 Нажмите ОК для принятия новых настроек.
Таким образом, датчик будет настроен. При следующем использова-
нии рыбопоискового эхолота он будет использовать в работе эти на-
стройки.
