Глава 2: Установка
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (
495) 788-05-08
27
2.5 Необходимые кабели
Для обеспечения правильной работы Вашего дисплея Вам необходимо
будет установить и подключить следующие кабели:
Кабель питания
Кабель поставляется готовым для подключения к судовому источнику
питания постоянного тока. К

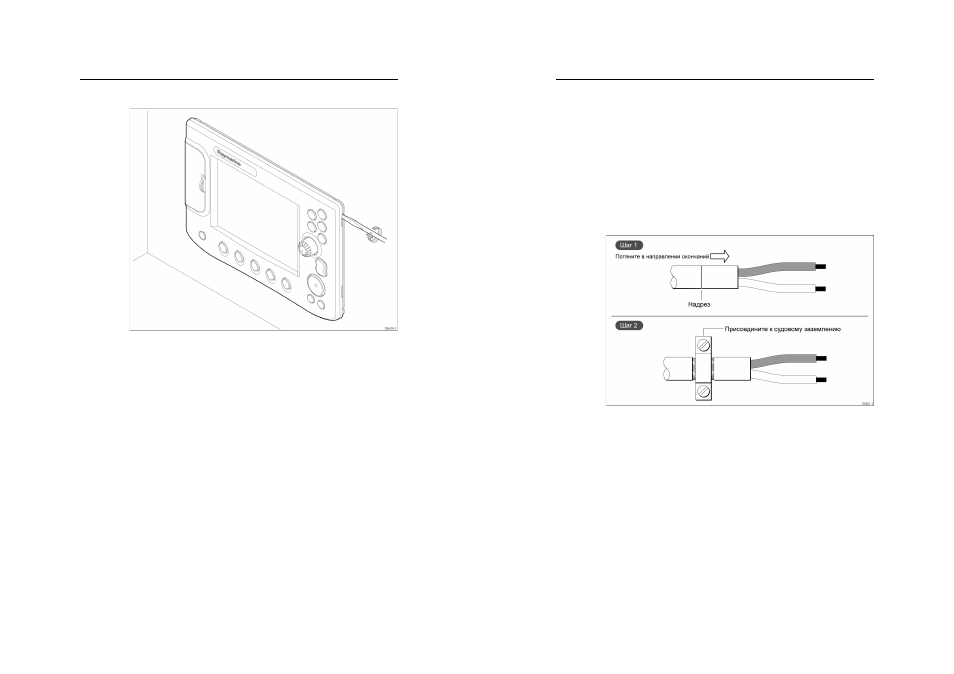

абель поставляется с участком экрана, открытым со стороны оконча-
ний положительного и отрицательного проводов. В соответствии с ил-
люстрацией этот участок экрана должен быть зажат седельным зажи-
мом и подсоединен к заземлению Вашего судна:
Для уменьшения перепадов напряжения в случае, если необходимы
удлинители кабеля, используйте кабель большого калибра. Калибр ка-
беля, используемого в качестве удлинительного, также может зависеть
от типа антенны.
Если требуется более длинная проводка кабеля питания, для подключе-
ния к дисплейному устройству используйте кабель питания, входящий в
комплект поставки. Для подсоединения свободного конца кабеля к удли-
нительному кабелю используйте подходящий блок разъемов, обращая
особое внимание на соблюдение правильной полярности. Поперечное
сечение входящего в комплект кабеля питания составляет 10 мм.
Руководство по установке дисплея C-Series
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (
495) 788-05-08
38
Снятие лицевой панели
Для снятия лицевой панели:
1 Используя отвертку с плоским жалом, установленную в щель в вер-
хнем правом углу лицевой панели, осторожно проверните ее для
освобождения верхних защелок.
2 Начиная с этого угла, освобождайте защелки вдоль верхнего края
дисплея, затем вниз. Следите за тем, чтобы кнопки управления про-
ходили через лицевую панель. НЕ ИСПОЛЬЗУЙТЕ рычаг вдоль
верхнего края.
3 Осторожно освободите установочные защелки в нижней части лице-
вой панели, опуская панель вниз от устройства – НЕ ИСПОЛЬЗУЙ-
ТЕ ДЛЯ ЭТОГО ОТВЕРТКУ, ТАК КАК ЭТО ПОВРЕДИТ ЗАЩЕЛКИ.
4 Снимите лицевую панель с дисплея.
