Руководство по установке дисплея C-Series
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т.
(495) 788-05-08
32

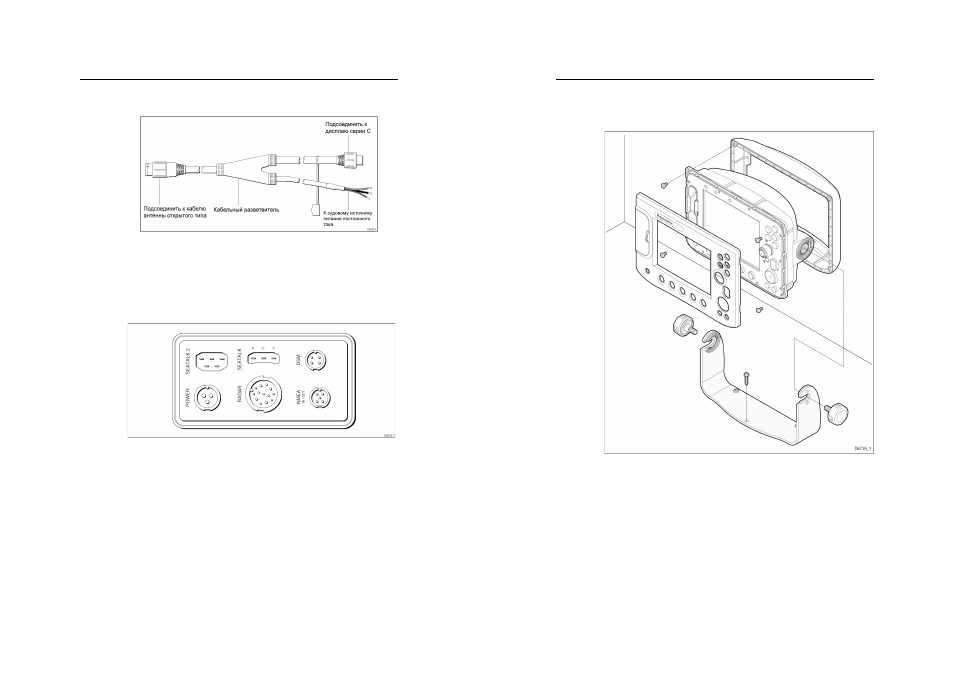

Разветвительный кабель к основанию должен быть проложен и под-
ключен следующим образом:
Убедитесь, что расстояние (маршрут прокладки кабеля) от источника
питания до антенны открытого типа минимально.
Подключение кабелей к дисплею
Разъемы кабелей расположены на задней панели дисплейного устрой-
ства, в соответствии с иллюстрацией:
2.6 Монтаж дисплейного устройства
Дисплейное устройство водонепроницаемо в соответствии с CFR 46 и
может быть установлено как над, так и под палубой, на монтажном
кронштейне или в приборной панели в подходящем месте.
Какой бы вариант установки не использовался, рекомендуется уста-
навливать внешнюю накладку на заднюю панель. Она предназначена
для придания устройству большей прочности.
Глава 2: Установка
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (
495) 788-05-08
33
Установка монтажного кронштейна
Монтажный кронштейн может быть использован для установки дисплея
на приборную панель, штурманский стол, подволок или переборку:
Монтажный кронштейн следует устанавливать следующим образом:
1 На выбранной монтажной поверхности отметьте место для отвер-
стий шурупов кронштейна
2 Просверлите пробные отверстия для шурупов, используя подходя-
щее сверло, и, следя за тем, чтобы под просверливаемой поверх-
ностью не было кабелей или чего-либо, что можно повредить.
3 Для закрепления монтажного кронштейна используйте прилагаемые
шурупы.
4 При помощи прилагаемых болтов М4 установите кольцевую наклад-
ку на заднюю панель дисплея.
