Глава 2: Установка
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (
495) 788-05-08
31

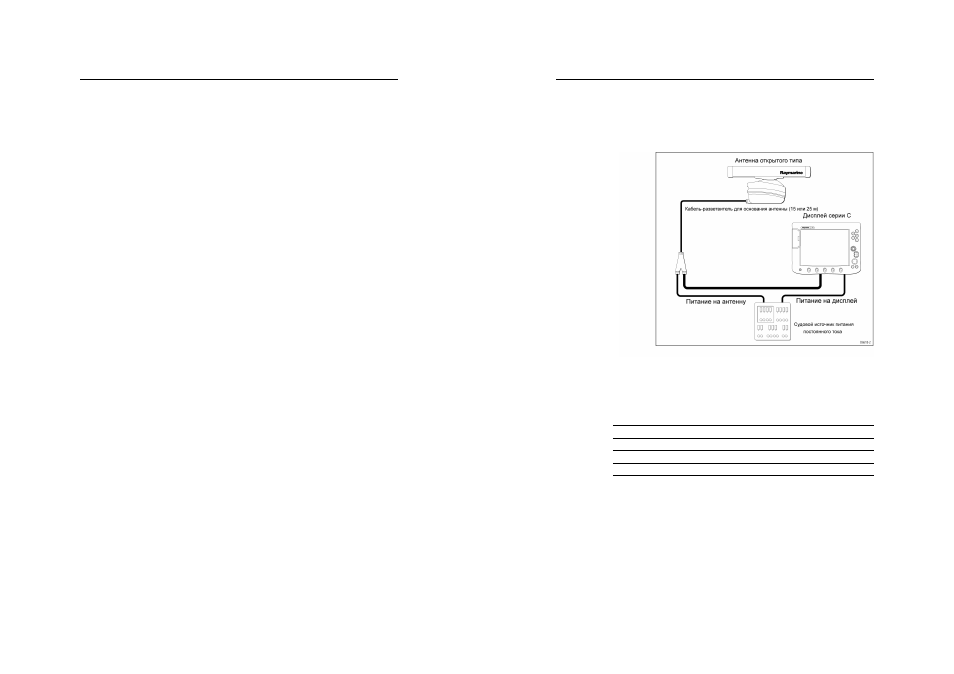

Антенны открытого типа
При использовании антенны открытого типа она не может получать пита-
ние через дисплей. Вам необходимо будет приобрести разветвительный
кабель для основания антенны или комплект для антенны открытого типа
и подсоединить антенну к дисплею так, как показано на рисунке:
Примечание: Питание дисплея и антенны должно быть одинаково-
го напряжения и поступать от общего источника питания, т.е. от
одной батареи или щита питания.
У Вашего местного дилера компании Raymarine имеются разветвитель-
ные кабели следующего типа:
¹ компонента
Описание
Е05017
25-м разветвительный кабель
Е05018
15-м разветвительный кабель
Е05019
Кабель с переходником к основанию
Руководство по установке дисплея C-Series
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (
495) 788-05-08
34
5 Установите дисплейное устройство на монтажный кронштейн.
6 Поместите лицевую панель на переднюю часть дисплея. См. раз-
дел «Установка лицевой панели на дисплей» на стр. 37.
7 Проверьте, что кнопки проходят через отверстия в лицевой панели и
свободно двигаются. Проверить это можно, производя круговые
движения при помощи большого или указательного пальца.
8 Отрегулируйте угол наклона устройства до достижения чистого об-
зора и затяните фиксаторы.
