Глава 2: Установка
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (
495) 788-05-08
23
изменяет главную плоскость излучения радара и может стать причиной
плохого обнаружения близлежащих целей. В этом случае может по-
мочь снижение луча радара обратно в сторону параллели, при помощи
подклинивания задней части радара, так, чтобы луч радара был на-
правлен немного вниз по отношению к ватерлинии, при нахождении
судна в спокойном состоянии.

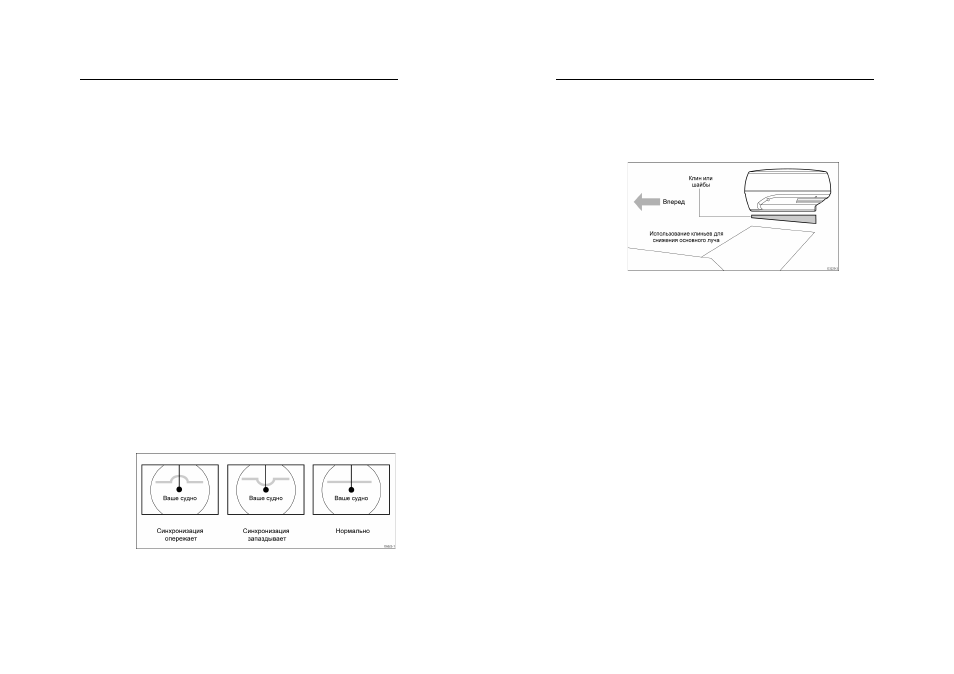

Клинья могут быть изготовлены из алюминия, из простых плоских шайб
или из клиновидного деревянного бруска. Для толстых клиньев могут
понадобиться более длинные крепежные болты, чем болты М8х40, по-
ставляемые вместе с антенной закрытого типа, или штифты М10, по-
ставляемые вместе с антеннами открытого типа.
Руководство по установке дисплея C-Series
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (
495) 788-05-08
42
Настройка пеленга
Для настройки пеленга:
1 Нажмите кнопку МЕНЮ (MENU). Отобразится меню настройки.
2 Используйте кнопки джойстика вверх/вниз для выделения пункта
НАСТРОЙКА РАДАРА (RADAR SET UP).
3 Используйте кнопку джойстика вправо для отображения меню НА-
СТРОЙКА РАДАРА (RADAR SET UP).
4 Используйте кнопки джойстика вверх/вниз для выделения пункта
НАСТРОЙКА ПЕЛЕНГА (BEARING ADJUSTMENT). Меню исчезнет с
экрана, и появится многофункциональная кнопка НАСТРОЙКА ПЕ-
ЛЕНГА (BEARING ADJUSTMENT).
5 Нажмите многофункциональную кнопку НАСТРОЙКА ПЕЛЕНГА
(BEARING ADJUSTMENT). Затем либо:
6 Если судно заякорено, используйте вращающийся регулятор и по-
местите выбранную цель под EBL, либо,
7 Если судно движется, используйте вращающийся регулятор и по-
местите выбранную цель под SHM.
8 Нажмите ОК. Картинка будет отображена с настроенным пеленгом.
Синхронизация дисплея
Синхронизация дисплея может быть подвержена влиянию длины кабе-
лей, соединяющих антенну с дисплеем серии С. Это, в свою очередь,
может оказать влияние на точность работы радара на малых дистанци-
ях. Симптомом неправильной синхронизации является то, что мосты и
причалы отображаются на картинке радара искривленными.
Для проверки синхронизации дисплея:
1 Используйте кнопку ДАЛЬНОСТЬ (RANGE) для выбора масштаба 1/
8 морской мили.
2 Обнаружьте на картинке радара прямой док, дамбу или мост, обра-
щенные к Вашему судну. Если изображение изогнуто или искривле-
но так, как показано, синхронизация дисплея нуждается в регули-
ровке.
