Вставте зливний шланг у зливну трубу з мінімальним
діаметром 4 см або покладіть його для зливання в
раковину, переконавшись, що він не перекручений і не
затиснутий. Скористайтеся спеціальним пластиковим
тримачем, який постачається з приладом (мал. 6).
Вільний кінець шлангу повинен знаходитися на висоті
від 400 до 1000 мм; його не можна занурювати в воду,
оскільки це може призвести до зворотного потоку. УВАГА!
Спеціальний пластиковий тримач для шлангу потрібно
міцно прикріпити до стіни, щоб уникнути зсуву шланга та
можливого виливу води на підлогу.
Приєднайте дверцята меблів до зовнішньої частини 1.
дверцят посудомийної машини за допомогою скоб,
які постачаються з машиною. Див. шаблон для
правильного розміщення скоб.
Відрегулюйте натягнення пружин дверцят 2.
за допомогою торцевого ключа, повертаючи
його за годинниковою стрілкою, аби збільшити
натягнення лівої та правої пружин дверцят. Якщо не
відрегулювати натягнення пружин, це може призвести
до пошкодження посудомийної машини (ілюстрація 2).
Під’єднайте впускний шланг до холодної води. 3.
Під’єднайте зливний шланг. Див. діаграму. (Мал. 6) 4.
Під’єднайте кабель живлення. 5.
Прикріпіть вологопоглинальну стрічку під 6.
робочою поверхнею шафи. Переконайтесь, що
вологопоглинальна стрічка приєднана врівень із краєм
робочої поверхні.
Встановіть посудомийну машину на потрібне місце. 7.
Вирівняйте посудомийну машину. Задні ніжки можна 8.
регулювати з переднього краю посудомийної машини,
повертаючи гвинти зліва та справа шафи (ілюстрація
5А). Для регулювання передніх ніжок, повертайте
їх гайковим ключем до рівного положення машини
(ілюстрація 5В).
Посудомийна машина має бути надійно закріплена на 9.
встановленому місці. Забезпечити це можна двома
нижченаведеними способами.
Звичайна робоча поверхня – прикріпіть машину до A.
робочої поверхні за допомогою двох гвинтів для
дерева та впевніться, що поверхня на тисне на
машину (ілюстрація 6).
Мармурова або гранітна робоча поверхня – прикріпіть B.
скобу до бокової панелі посудомийної машини та
прикріпіть машину до корпусу меблів. Встановіть
гумовий ковпачок на гвинт (ілюстрація 7).
¶ OO
#
$
%
%QWPVGT (TQPV
&TCKP RKRG
&TCKP JQUG JQQM %NQUG VJG FTCKP JQUG JQQM VQ VJG EQWPVGT

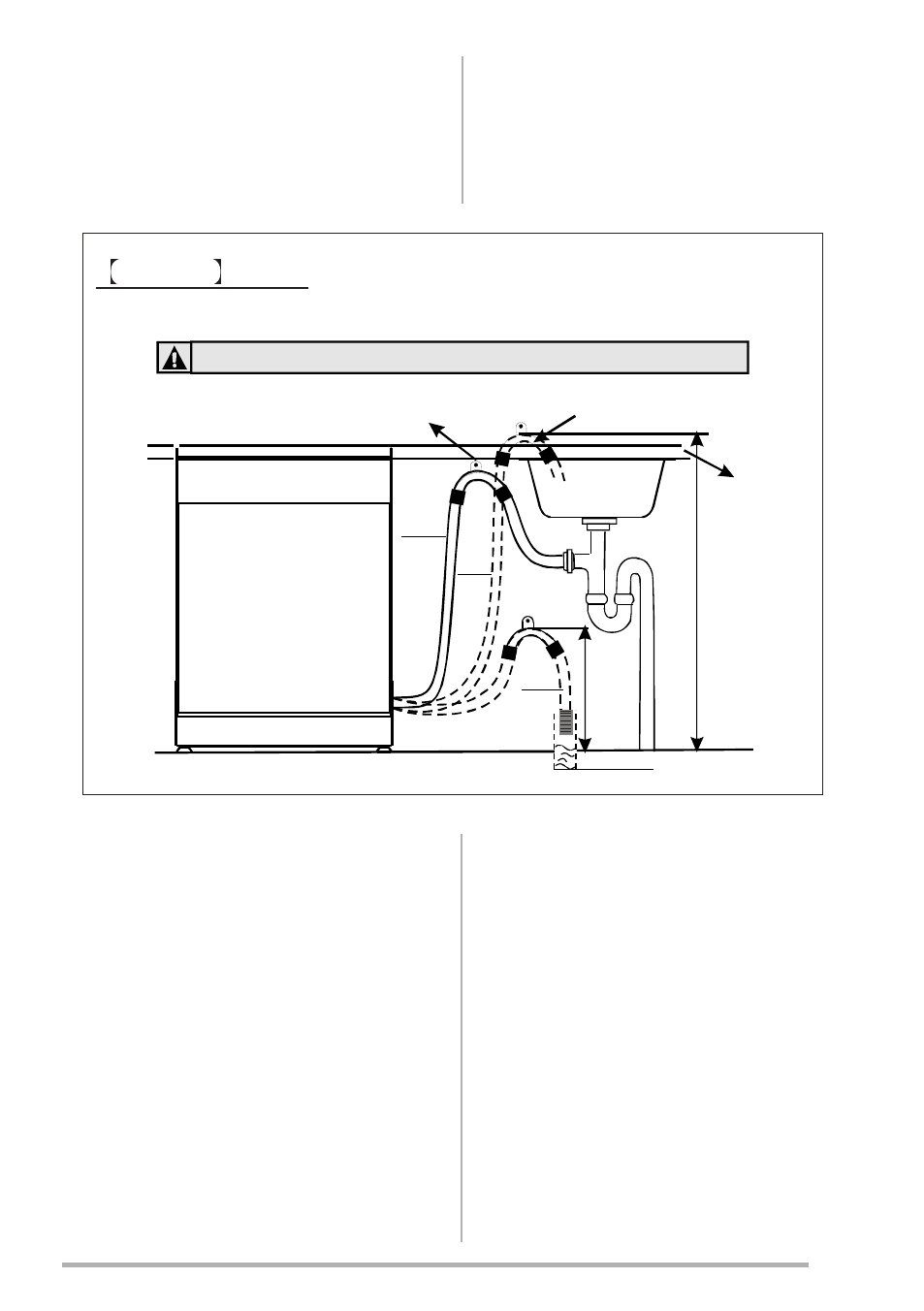

Під’єднання до зливної труби
рОЗМІСТІТЬ ЗЛИВНИЙ ШЛАНГ СПОСОБОМ А, В АБО С
Під’єднання зливних шлангів •
Дії з установки посудомийної машини •
Малюнок 6
Прикріпіть гачок для зливного шлангу до робочої поверхні Гачок для зливного шлангу
Перед
МІН 400 м
м
Зливна труба
Робоча
поверхня
МАК
С 1000 м
м
40 мм
