Підготовка до установки
Посудомийна машина повинна встановлюватись поблизу
наявних шлангів подачі та зливу води, а також при
здійсненні тестування кабелю електроживлення. Щоб
полегшити під’єднання зливних шлангів посудомийної
машини, розмістіть її біля однієї зі сторін шафи
з раковиною.
Примітка. Перевірте додаткове приладдя для установки
(гачок для декоративної панелі, гвинти).
Уважно прочитайте інструкцію з установки
•

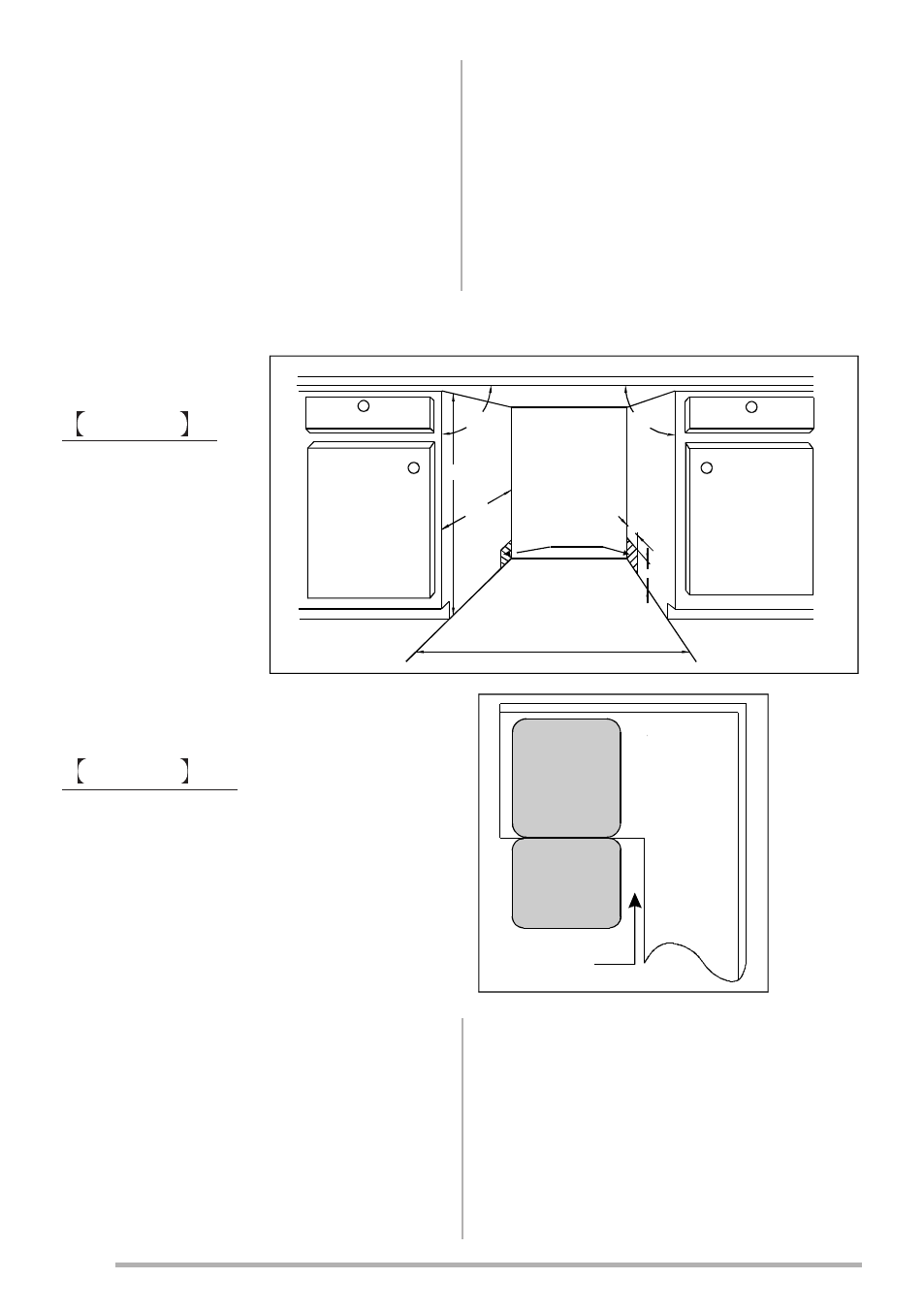

Ілюстрації із зображенням розмірів шафи та місця
установки посудомийної машини
Усі підготовчі дії слід виконати до переміщення
1.
посудомийної машини на місце встановлення.
Оберіть місце поряд із раковиною для полегшення
2.
установки шлангу подачі води та зливного шлангу
(див. малюнок 1). Якщо посудомийна машина буде
встановлюватись у куті шафи, при відкриванні
дверцят повинен залишатися вільний простір (див.
малюнок 2).
розміри шафи; Менше
5 мм між верхньою
поверхнею посудомийної
машини та шафою;
зовнішні дверцята
вирівняно із шафою.
Мінімальна відстань, коли
дверцята відчинено.
Малюнок 1
Малюнок 2
•
розміри та установка декоративної панелі
Декоративну дерев’яну панель можна обробити, як
1.
показано на малюнку 3.
Встановіть гачок на декоративну дерев’яну панель
2.
і вставте його в отвір на зовнішній стороні дверцят
посудомийної машини (див. малюнок 4а). Після
встановлення панелі закріпіть її на зовнішній стороні
дверцят за допомогою болтів (див. малюнок 4b).
•
регулювання натягнення пружини дверцят
Заводське налаштування пружин дверцят встановлене
на належне натягнення для зовнішніх дверцят. В разі
встановлення декоративної дерев’яної панелі слід
відрегулювати натягнення пружин дверцят. Повертіть
регулювальний гвинт для посилення або послаблення
сталевого троса (див. малюнок 5).
Налаштування натягнення пружин дверцят здійснено
правильно, якщо дверцята залишаються в горизонтальному
положенні при повному відкритті і піднімаються для закриття
легким зусиллям.
%CDKPGV
&KUJYCUJGT
&QQT QH
FKUJYCUJGT
/KPKOWO URCEG QH OO
Посудомийна
машина
Мінімальна відстань в 50 мм
Дверцята
посудомийної
машини
Шафа
NN
NN
NN
5RCEG DGVYGGP ECDKPGV
DQVVQO CPF HNQQT
'NGEVTKECN FTCKP CPF
YCVGT UWRRN[ NKPG
GPVTCPEGU
Входи для електричного
кабелю, зливання та
подачі води
Відстань між дном
шафи і підлогою
820 мм
450 мм
580 мм
