33
Подсоедините сливной шланг к сливной трубе диаметром
не менее 4 см или поместите его в раковину. Следите
за тем, чтобы сливной шланг не был изогнут или
передавлен. Используйте специальные пластиковые
держатели, входящие в комплект поставки прибора
(см. рис. 6). Свободный конец сливного шланга должен
находиться на высоте 400-1000 мм и не должен быть
погружен в воду во избежание обратного притока воды.
ВНИМАНИЕ: Пластиковый держатель трубы должен быть
надежно закреплен на стене во избежание перемещения
сливного шланга и попадания воды мимо сливного
отверстия.
Установите на дверцу посудомоечной машины дверцу 1.
кухонной мебели при помощи скобок из комплекта
поставки. При установке скобок воспользуйтесь
шаблоном.
Отрегулируйте натяжение пружин дверцы при помощи 2.
шестигранного ключа. Вращая его по часовой стрелке,
натяните пружины с правой и левой стороны дверцы.
Невыполнение этого этапа установки может привести
к повреждению посудомоечной машины (см. рис. 2).
Подключите наливной шланг к крану подачи холодной 3.
воды.
Подключите сливной шланг. руководствуйтесь при 4.
этом рисунком. (рис. 6)
Подключите сетевой шнур. 5.
Прикрепите наклейку для защиты от конденсата к 6.
нижней стороне столешницы. Наклейка для защиты от
конденсата не должна выходить за край столешницы.
Установите посудомоечную машину. 7.
Выровняйте посудомоечную машину. Задние ножки 8.
можно регулировать спереди машины, поворачивая
винты с правой и левой стороны шкафа (см. рис. 5A).
Для регулировки передних ножек используйте
гаечный ключ, поворачивая ножки, пока машина не
выровняется (рис. 5B).
Посудомоечная машина должна быть закреплена. 9.
Для этого можно использовать два метода:
Если столешница обычная, прикрепите машину A.
к столешнице при помощи двух саморезов по
дереву, убедившись, что посудомоечная машина не
перегружает столешницу (рис. 6).
Если столешница изготовлена из мрамора или B.
гранита, прикрепите скобу к тыльной панели
посудомоечной машины и прикрепите машину
к мебельному каркасу. Закройте винт резиновым
колпачком (см. рис. 7).
¶ OO
#
$
%
%QWPVGT (TQPV
&TCKP RKRG
&TCKP JQUG JQQM %NQUG VJG FTCKP JQUG JQQM VQ VJG EQWPVGT

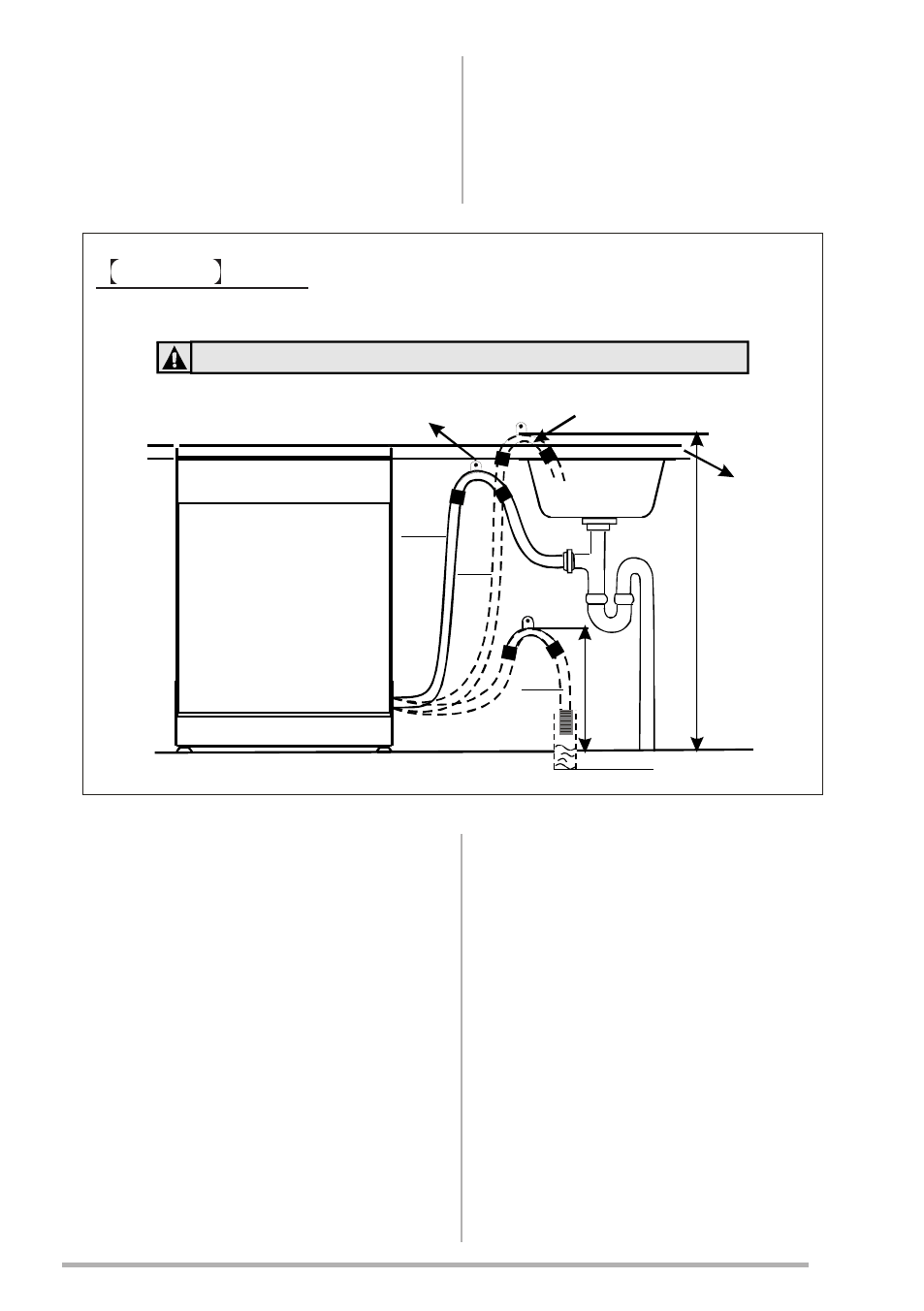

Подключения сливного шланга
ПОДВЕШИВАЙТЕ СЛИВНОЙ ШЛАНГ КАК ПОКАЗАНО НА СХЕМАХ A, B, C
Подключение сливного шланга •
Порядок установки посудомоечной машины •
рис. 6
Прикрепить держатель сливного шланга к столешнице Держатель сливного шланга
Фасад
МИН 400 м
м
Сливной шланг
Столешница
МАК
С. 1000 м
м
40 мм
