Су төгетін түтікті диаметрі кем дегенде 4 см ақаба
су құбырына жалғаңыз немесе түтікті майыстырмай,
бүкпей раковинаға ағатын етіңіз. Құрылғымен бірге
жеткізілетін арнайы пластик бекітпені қолданыңыз
(6-сурет). Түтіктің бос ұшы 400 және 1000 мм
аралығындағы биіктікте орналасуға тиіс, және су кері
ағып кетпес үшін суға салынып тұруға тиіс. АБАЙ
БОЛЫҢЫЗ: Түтік жылжып кетпес үшін және сыртқа су
төгіліп қалмас үшін арнайы пластмасса түтік тіреуішін
қабырғаға мықтап орнату керек.
Жиһаздың есігін ыдыс жуғыш машинаның
1.
сыртқы есігіне бірге жеткізілген қапсырма арқылы
орнатыңыз. Қапсырманы орнату үшін қосымша
кітапшадағы суретті қараңыз.
Есік серіппелерінің тартылуы алты қырлы кілттің
2.
көмегімен реттеңіз, сағат тілінің бағытымен бұрап,
сол және оң жақ серіппелерді қатайтыңыз. Бұлай
істемеген жағдайда ыдыс жуғыш машинаға нұқсан
келуі мүмкін (2-сурет).
Су құятын түтікті суық су жүйесіне жалғаңыз.
3.
Су төгетін түтікті жалғаңыз. Суретті қараңыз. (6-сурет)
4.
Қуат сымын жалғаңыз.
5.
Бекіткіш таспаны жиһаздың жұмыстық бетінің
6.
астына бекітіңіз. Бекіткіш таспаның ұшының жұмыс
бетінің шетіне дәл келетініне көз жеткізіңіз.
Ыдыс жуғыш машинаны орнына қойыңыз.
7.
Ыдыс жуғыш машинаның деңгейін реттеңіз. Артқы
8.
тіреулерін ыдыс жуғыш машинаның алдыңғы
жағынан, жиһаздың оң және сол жақ бұрандаларын
бұрап (5A-сурет) реттеуге болады. Алдыңғы
тіреулерін реттеу үшін ыдыс жуғыш машина
орныққанша алдыңғы тіреулерін бұраңыз (5B-сурет).
Ыдыс жуғыш машина орнында мығым тұруға тиіс.
9.
Оны мығым орнатудың екі тәсілі бар:
Жұмыс бетін жұмыс бетіне екі ағаш бұранданы
A.
қолдана отырып, жұмыс бетінің салмағының ыдыс
жуғыш машинаның салмағынан артып кетпейтініне
көз жеткізе отырып орнатыңыз (6-сурет).
Мәрмәр немесе граниттен жасалған жұмыс беттері
B.
ыдыс жуғыш машинаның бүйір панеліне қапсырма
арқылы, ал ыдыс жуғыш машинаның өзі жиһаз
корпусына бекітілу арқылы орнатылады. резеңке
қалпақты бұрандаға кигізіңіз (7-сурет).
¶
OO
#
$
%
%QWPVGT
(TQPV
&TCKP RKRG
&TCKP JQUG JQQM
%NQUG VJG FTCKP JQUG JQQM VQ VJG EQWPVGT

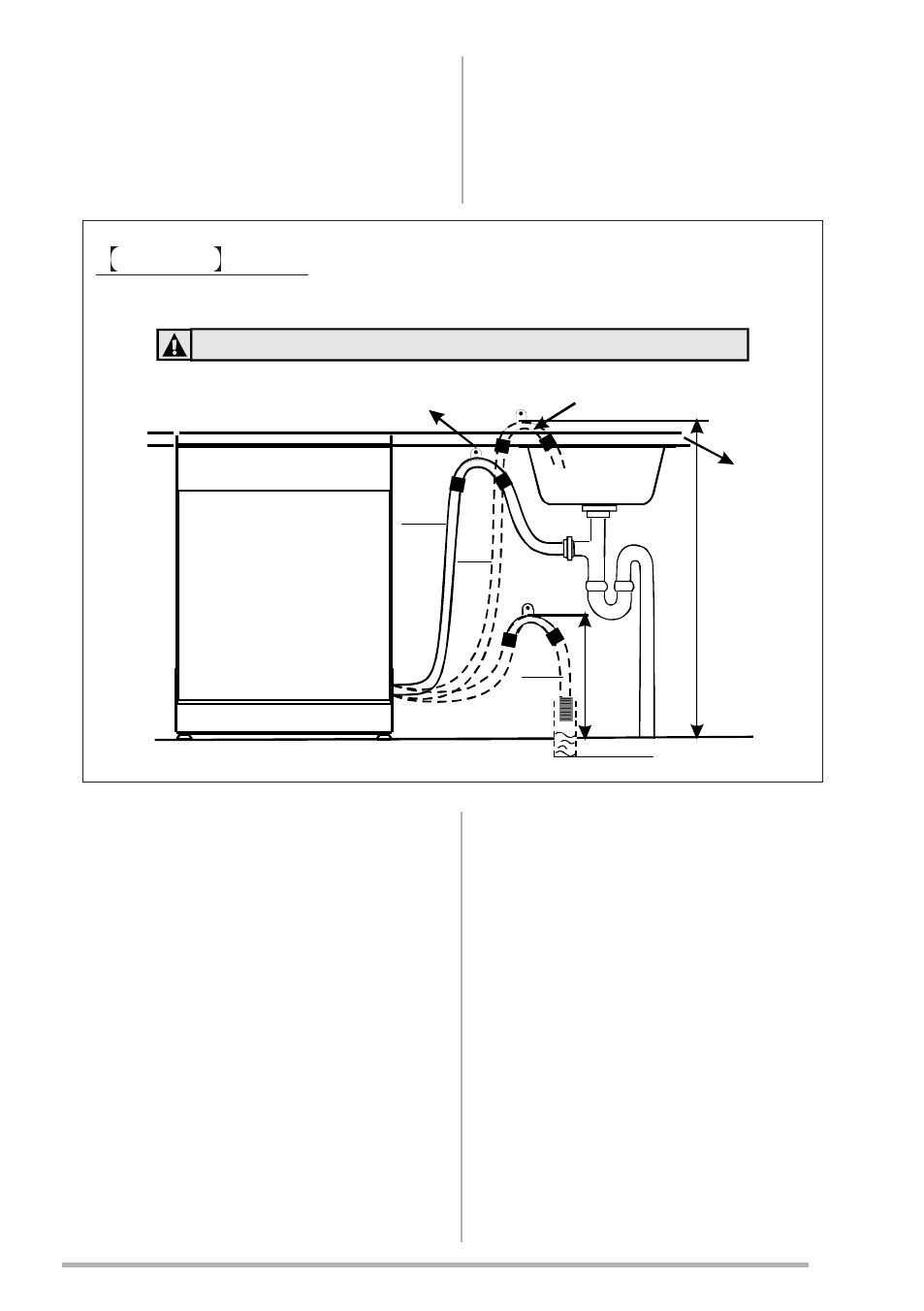

Су төгетін түтікті жалғау
СУ ТӨГЕТІН ТҮТІКТІ A, B, НЕМЕСЕ C СУрЕТІНДЕ КӨрСЕТІЛГЕНДЕЙ ІЛУ КЕрЕК
Су төгетін түтіктерді жалғау
•
Ыдыс жуғыш машинаны орнату қадамдары
•
6-сурет
Су төгетін түтіктің ілгегін ас үй жиһазына бекітіңіз
Су төгетін түтіктің ілгегі
Алдыңғы жағы
МИН 400 м
м
Су төгетін түтік
Ас үй жиһазы
МАК
С. 1000 м
м
40 мм
