Орнатуға дайындау
Ыдыс жуғыш машинаны су құятын құбырға және ақаба
су құбырына, электр желісіне жақын орналастыру
керек. Ыдыс жуғыш машинанының су төгетін түтіктерін
жалғауды оңайлату үшін ас үй жиһазының бір жағын
таңдау керек.
Ескерім: орнату үшін қажетті қосымша керек-
жарақтарды түгендеп алыңыз (панельге арналған
ілгек, бұранда).
Орнату туралы нұсқаулықты мұқият оқып
шығыңыз
•
Ыдыс жуғыш машина жиһазының өлшемдері мен
құрылғыны орнату тәсілі
Ыдыс жуғыш машинаны орнататын жерге әкелмей
1.
тұрып, дайындық жұмыстарын жүзеге асыру керек.
Су құятын және төгетін түтіктерді орнату жұмыстарын
2.
жеңілдету үшін раковинаға жақын жерді таңдаңыз
(1-суретті қараңыз). Егер ыдыс жуғыш машина ас
үй жиһазының бұрышына орнатылса (2-суретте
көрсетілген), есік ашылатын орын қалдыру керек.
Ыдыс жуғыш машинаның
үстіңгі жағы мен
жиһаздың арасындағы
орын 5 мм-ден кем және
сыртқы есік жиһазға
тураланған
Есік ашылғанда қалатын
ең кем бос орын

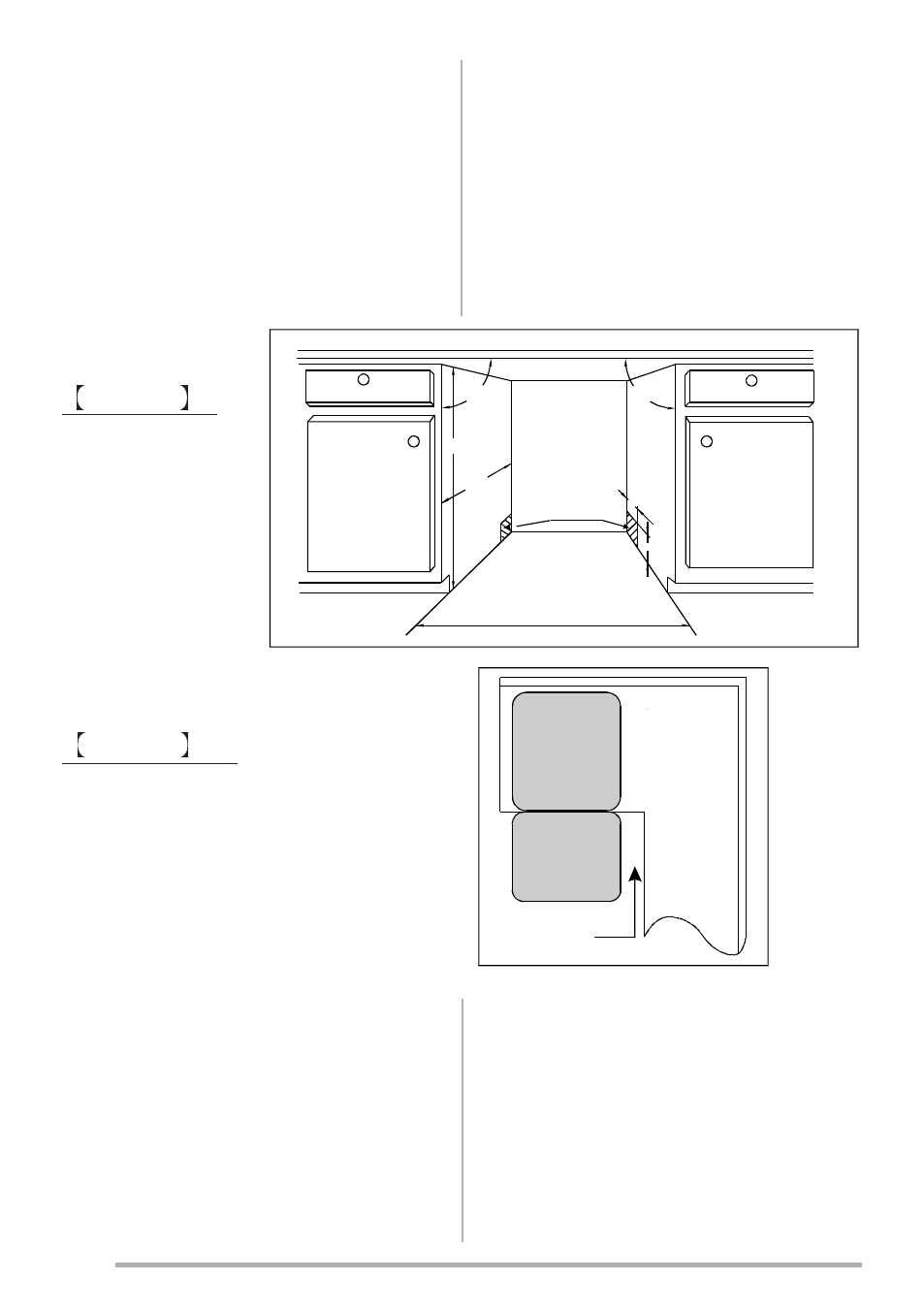

1-сурет
2-сурет
•
Панельдің өлшемдері және оны орнату
Ағаш панельді 3-суретке сәйкес орнатуға болады.
1.
Ағаш панельдің ілгегін орнатыңыз да, ілгекті ыдыс
2.
жуғыш машинаның сыртқы есігіндегі саңылауға
салыңыз (4a-суретті қараңыз). Панельді орнатқаннан
кейін, оны сыртқы есікке бұранда мен болттардың
көмегімен бекітіңіз (4b-суретті қараңыз).
•
Есік серіппесінің тартылуын реттеу
Есік серіппелері зауытта сыртқы есікке сәйкес
келетіндей етіп реттелген. Егер ағаш панельді орнату
қажет болса, есік серіппесінің тартылуын реттеу керек.
Темір сымды қатайтып тарту немесе босату үшін
реттегіш бұранданы бұрау арқылы реттегішті тиісті
орынға қойыңыз (5-суретті қараңыз).
Есікті шегіне дейін ашқан кезде көлденең қалпында
тұрса және қолмен сәл ғана көтерген кезде
жабылатындай қалыпқа келсе, бұл есік серіппесінің
дұрыс тартылғанын білдіреді.
%CDKPGV
&KUJYCUJGT
&QQT QH
FKUJYCUJGT
/KPKOWO URCEG QH OO
Ыдыс жуғыш
машина
Кем дегенде 50 мм
Ыдыс жуғыш
машина есігі
Ас үй жиһазы
NN
NN
NN
5RCEG DGVYGGP ECDKPGV
DQVVQO CPF HNQQT
'NGEVTKECN FTCKP CPF
YCVGT UWRRN[ NKPG
GPVTCPEGU
Электр, су төгу және
су құю жүйелері
қосылатын жер
Жиһаздың астыңғы
жағы мен еденнің
арасындағы орын
820 мм
580 мм
450 мм
