Программирование: токарная обработка
14.2 Базовые функции (опция ПО 50)
14
446
TNC 640 | Руководство пользователя "Программирование DIN/ISO" | 8/2014
Программирование прорезки
Прорезкой являются углубления на круглых деталях, которые
чаще всего служат для размещения на них стопорных колец
или уплотнений, или используются в качестве смазочных
канавок. Вы можете программировать прорезку по периметру
или на торце обтачиваемой детали. Для этого в вашем
распоряжении находятся два различных элемента контура:
GRV RADIAL
: прорезка по периметру обтачиваемой детали
GRV AXIAL
: прорезка на торце обтачиваемой детали

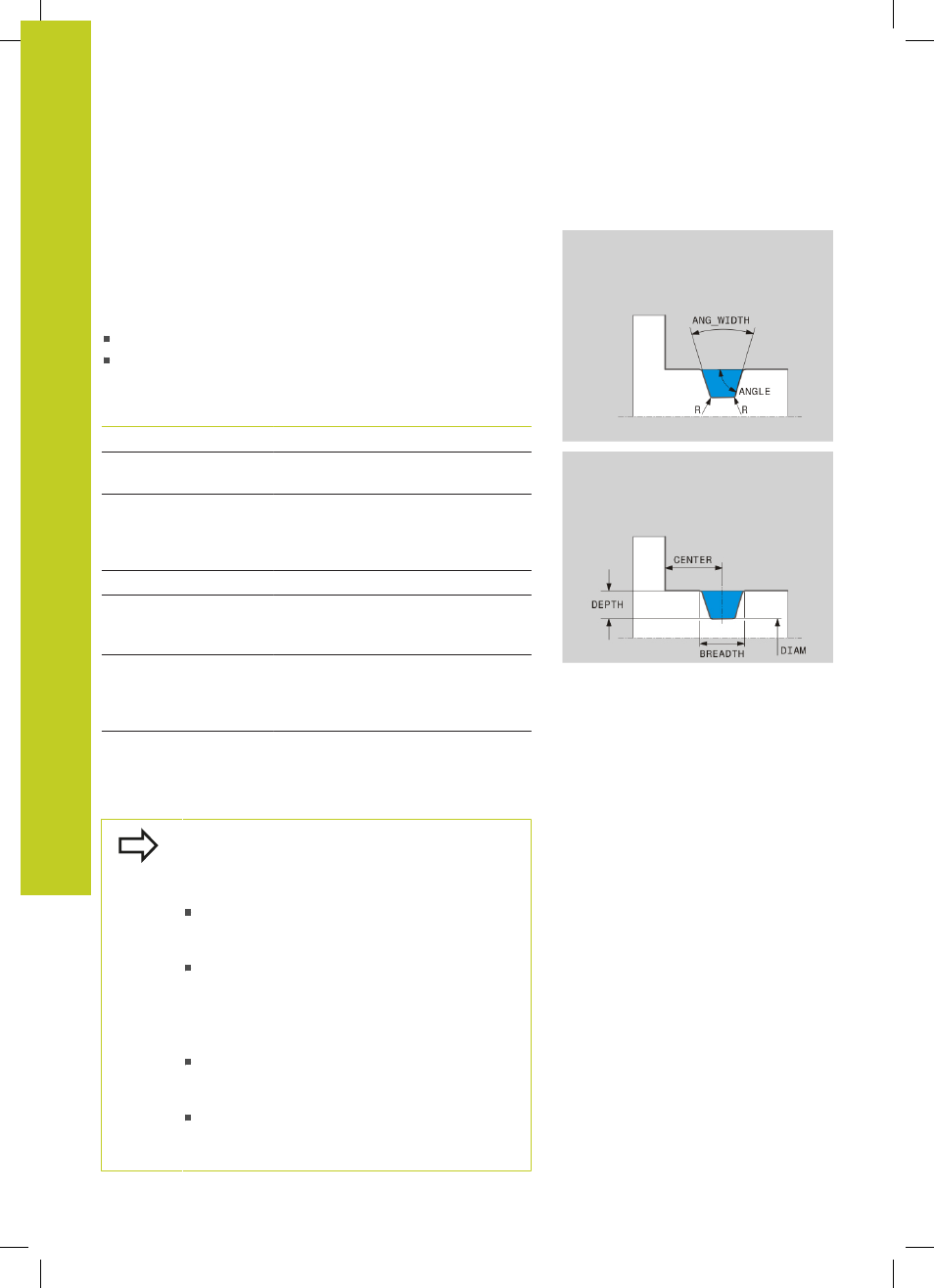

Вводимые данные для прорезки GRV
Элемент ввода
Применение
Ввод
CENTER
Центр прорезки
Обязательно
R
Радиус угла обоих
внутренних углов
Опционально
DEPTH
/ DIAM
Глубина прорезки
(учитывайте знак
числа!) / диаметр
(основания прорези)
Обязательно
BREADTH
Ширина прорези
Обязательно
ANGLE
/ ANG_WIDTH
Угол уклона / угол
раствора обоих
уклонов
Опционально
RND
/ CHF
Скругление / фаска
углов контура,
близких к точке
старта
Опционально
FAR_RND
/ FAR_CHF
Скругление / фаска
углов контура,
удаленных от точки
старта
Опционально
Знак числа глубины прорези задает положение
обработки (внутренняя/наружная обработка).
Знак числа глубины прорези для наружной
обработки:
используйте отрицательный знак числа, если
элемент контура расположен в отрицательном
направлении Z-координаты
используйте положительный знак числа, если
элемент контура расположен в положительном
направлении Z-координаты
Знак числа глубины прорези для внутренней
обработки:
используйте положительный знак числа, если
элемент контура расположен в отрицательном
направлении Z-координаты
используйте отрицательный знак числа, если
элемент контура расположен в положительном
направлении Z-координаты
