Программирование: программирование контуров
6.4
Движение по траектории – декартовы координаты
6
214
TNC 640 | Руководство пользователя "Программирование DIN/ISO" | 8/2014

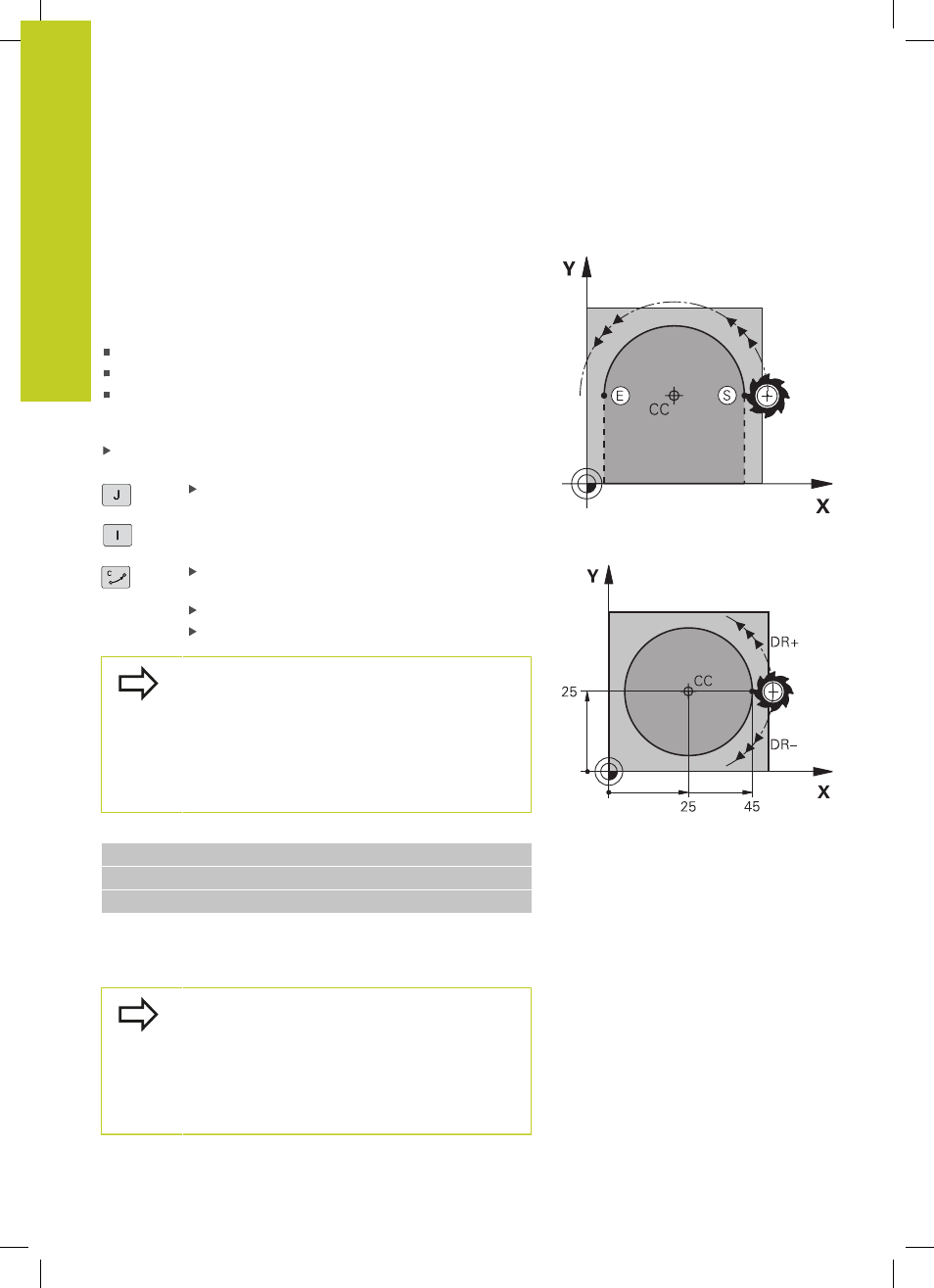

Круговая траектория C вокруг центра
окружности CC
Перед программированием круговой траектории задайте центр
окружности I, J. Последняя запрограммированная позиция
инструмента перед круговой траекторией является ее точкой
старта.
Направление вращения
По часовой стрелке: G02
Против часовой стрелки: G03
Без указания направления вращения: G05. Система
ЧПУ перемещается по круговой траектории с последним
запрограммированным направлением вращения
Переместите инструмент в точку старта круговой
траектории
Введите координаты
центра окружности
Введите координаты
конечной точки дуги
окружности, если необходимо:
Подача F
Дополнительная M-функция
Система ЧПУ выполняет круговые перемещения,
как правило, в активной плоскости обработки.
Если программируются окружности, не лежащие
в активной плоскости обработки, например, G2
Z... X...
для оси инструмента Z с одновременным
вращением, система ЧПУ выполняет движение по
пространственной окружности, т.е. в 3 осях (опция
ПО 1).
Примеры NC-кадров
N50 I+25 J+25 *
N60 G01 G42 X+45 Y+25 F200 M3 *
N70 G03 X+45 Y+25 *
Полная окружность
Задайте для конечной точки те же координаты, что и для точки
старта.
Точка старта и конечная точка движения
по окружности должны лежать на круговой
траектории.
Допуск ввода: не более 0,016 мм (выбирается
через машинный параметр circleDeviation).
Наименьшая окружность, по которой может
производиться перемещение - 0,0016 мкм.
