Инструкция по эксплуатации QTECH QBM-P2M1GEDxR1
Страница 7
Advertising
+7(495) 797-3311
Москва, Новозаводская ул., 18, стр. 1
[email protected]
www.qtech.ru
Бит 7
Обновление прошивки
Запрещено
Разрешено
Бит 8
Режим сетевого управления
Автоматическое определе-
ние
Удалённо управляемый

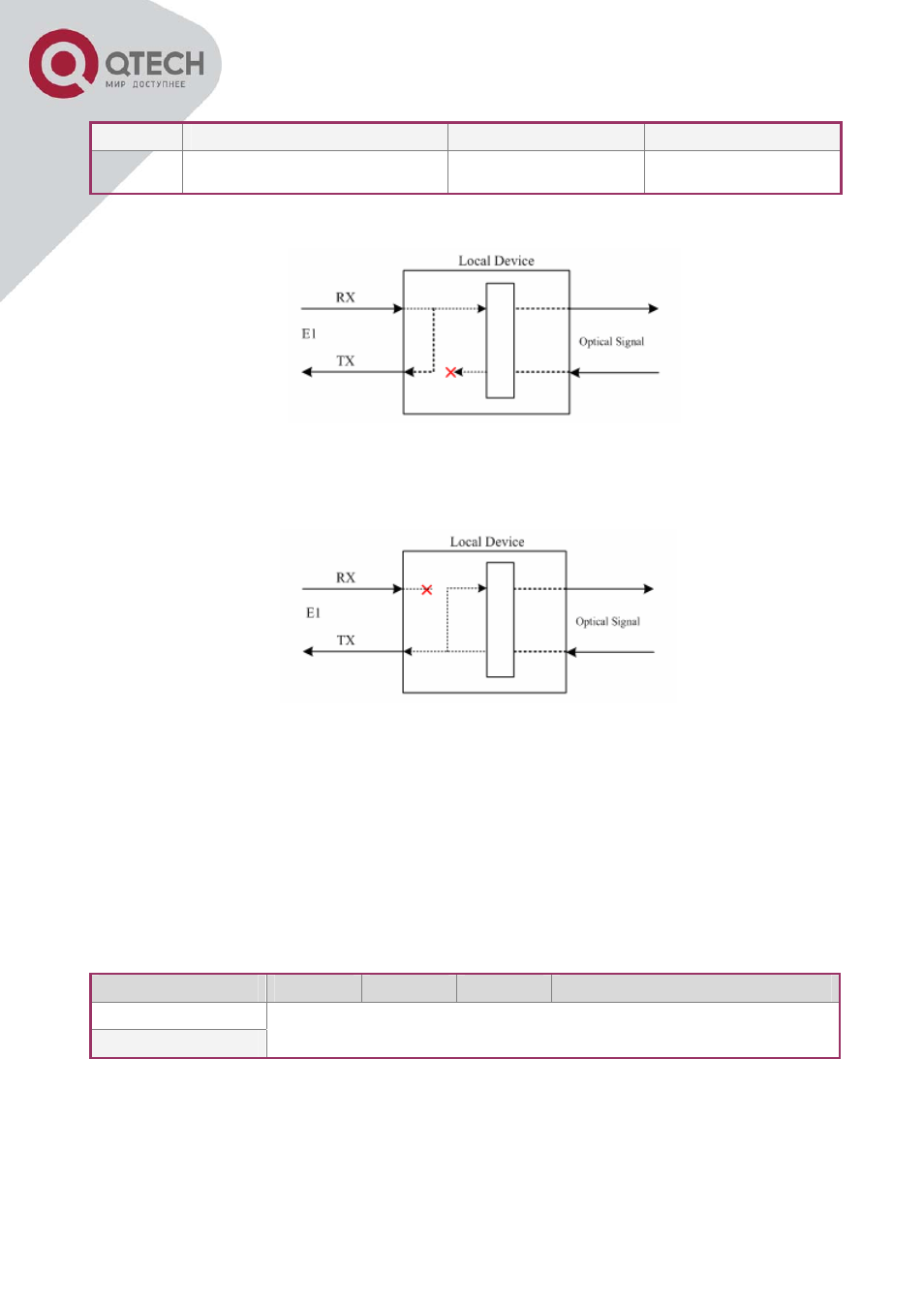

Рисунок 3 – Внешняя петля по потоку Е1
Рисунок 4 – Внутренняя петля по потоку Е1
(входящему в агрегатный поток)
Внимание! По умолчанию все DIP переключатели колодки SW1 предустанов-
ленны в состояние – OFF.
КОЛОДКА SW2
Состояние бит
Бит 1
Бит 2
Бит 3
Бит 4
ON
OFF
Тип оптического интерфейса
Внимание! Колодка DIP переключателей SW2 предназначена для установки
типа оптического интерфейса на этапе производства, и изменению не под-
лежит.
7
