5. НАСТРОЙКА МУЛЬТИПЛЕКСОРА
5.1. РАСПОЛОЖЕНИЕ КОЛОДОК DIP ПЕРЕКЛЮЧАТЕЛЕЙ
Колодки DIP переключателей расположены на печатной плате мультиплексора, позиционное обозна-
чение и краткое назначение DIP переключателей указывается на маске печатной платы.
SW1
SW2
1
2
3
4
DIP
ON
1
2
3
4
6
5
DIP
ON
7
8

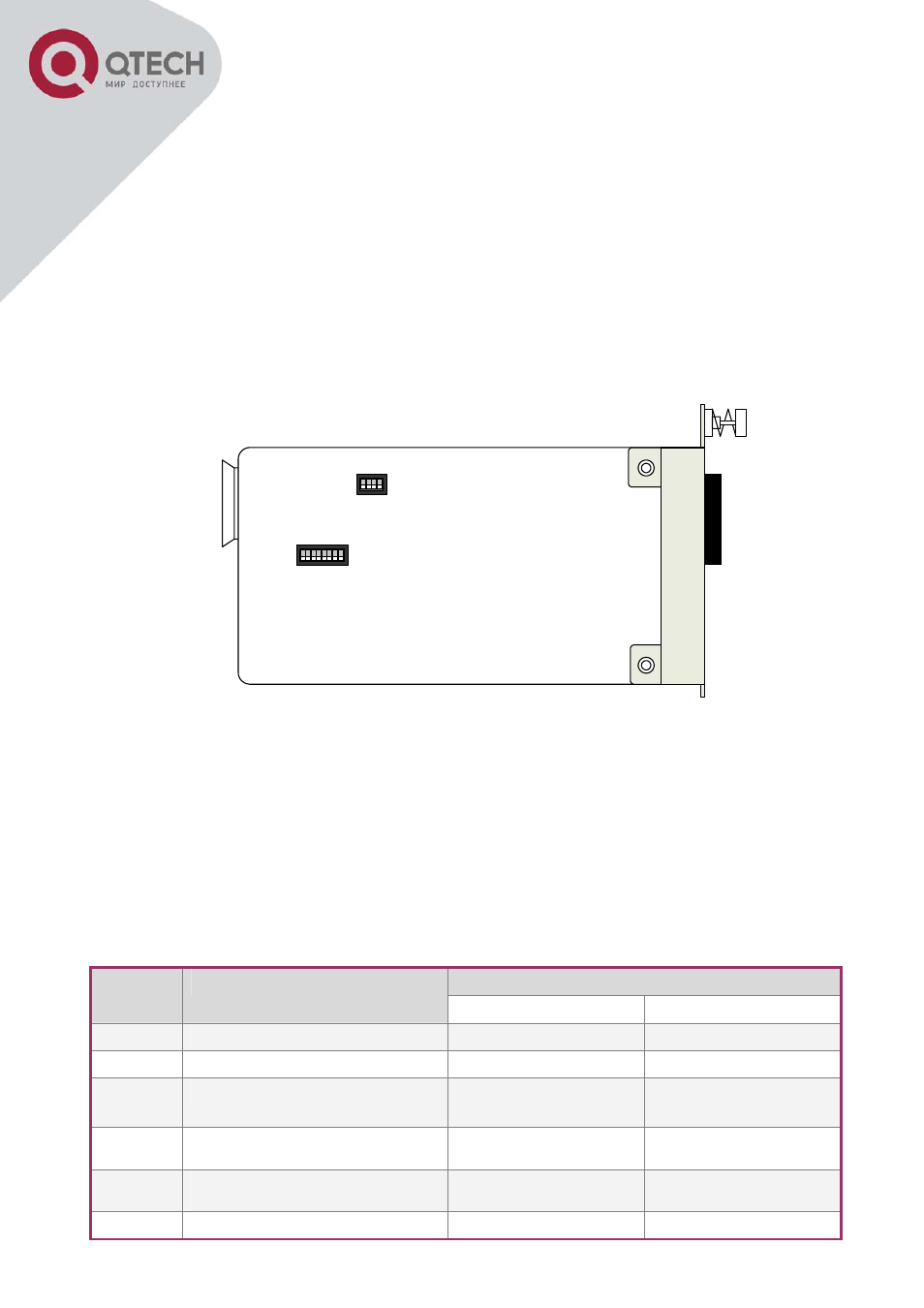

Рисунок 2 – Расположение колодок DIP переключателей на печатной плате мультиплексора
5.2. НАЗНАЧЕНИЕ DIP ПЕРЕКЛЮЧАТЕЛЕЙ
КОЛОДКА SW1
Состояние
Номер бита
Назначение
OFF ON
Бит 1
Установка петли по 1хЕ1
Петля снята
Петля установлена
Бит 2
Установка петли по 2хЕ1
Петля снята
Петля установлена
Бит 3
Выбор типа петли по потоку Е1
Внешняя петля (Рисунок 3)
Внутренняя петля
(Рисунок 4)
Бит 4
ALS (Automatic Laser Shutdown) – авто-
матическое выключение лазера
Запрещено
Разрешено
Бит 5
Fault pass-through – трансляция аварии
с порта на порт
Запрещено
Разрешено
Бит 6
Зарезервирован
Состояние по умолчанию
6
