10
QBM-P2M1GED4R1
SMF 9/125, дуплекс, DSC/PC
QBM-P2M1GED6R1
QBM-P2M1GED6R1-1
SMF 9/125, симплекс, SC/PC
QBM-P2M1GED7R1
QBM-P2M1GED7R1-1
SMF 9/125, симплекс, SC/PC
9. НАЗНАЧЕНЕ ВЫВОДОВ ПОРТОВ Е1
№ вывода
1
2
3
4
5
6
7
8
Назначение
ATx+ ATx- BRx+ ARx+ ARx- BRx- BTx+ BTx-
Линия
1xE1
1xE1
2xE1
1xE1
1xE1
2xE1
2xE1
2xE1
Для изготовления кабеля рекомендуется использовать витую пару с волновым сопротивлением 120
Ом, и диаметром проводников 0,6 мм (22AWG).
Pin 1
Pin 8

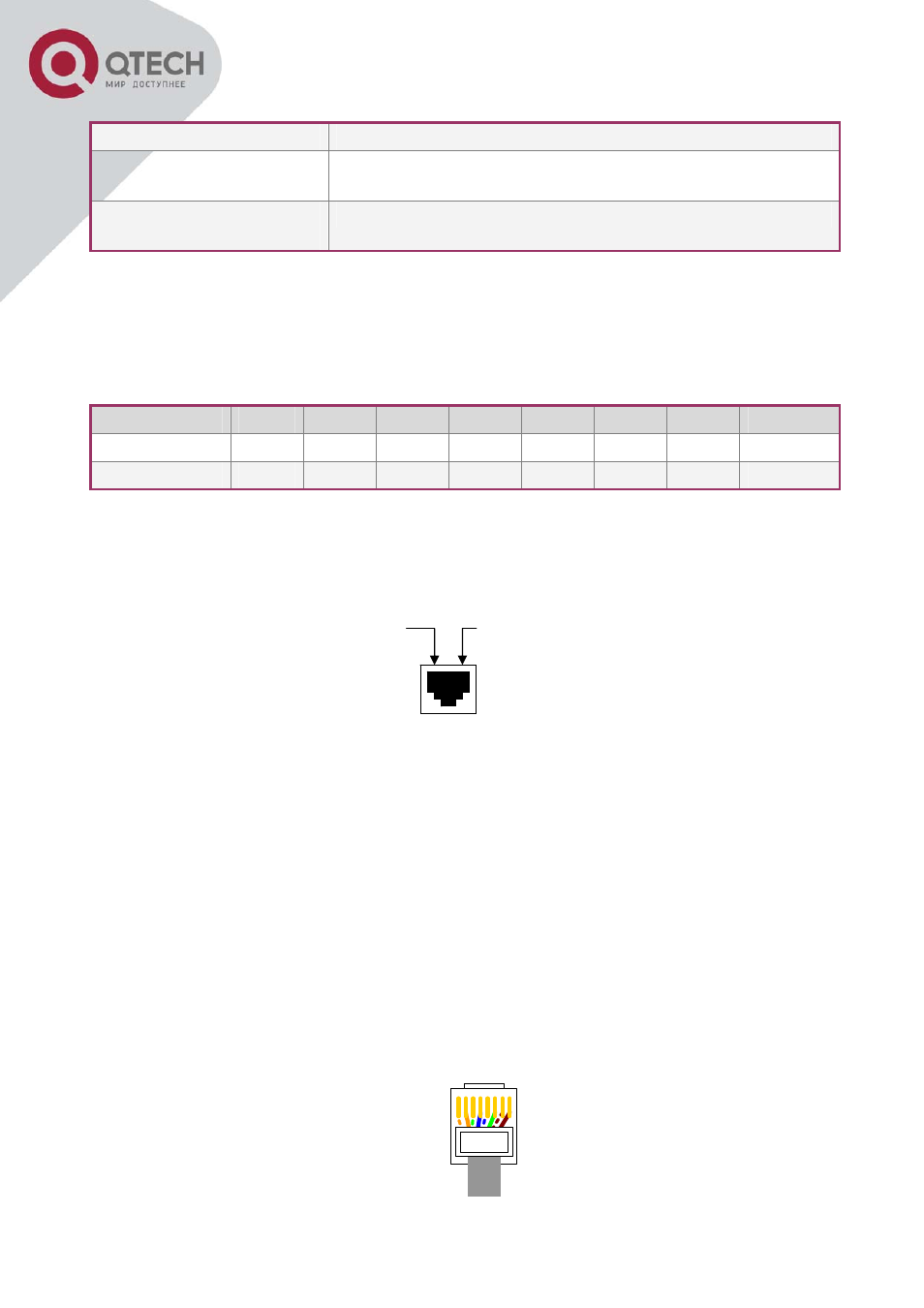

Рисунок 7 – Нумерация выводов на разъёме
10. ПРЯМОЙ И КРОССОВЫЙ КАБЕЛЬ ДЛЯ GIGABIT
ETHERNET
РАСПОЛОЖЕНИЕ ВЫВОДОВ НА КОННЕКТОРЕ
12345678
