4. ВНЕШНИЙ ВИД И ОПИСАНИЕ ИНДИКАЦИИ
4.1. ФРОНТАЛЬНАЯ ПАНЕЛЬ

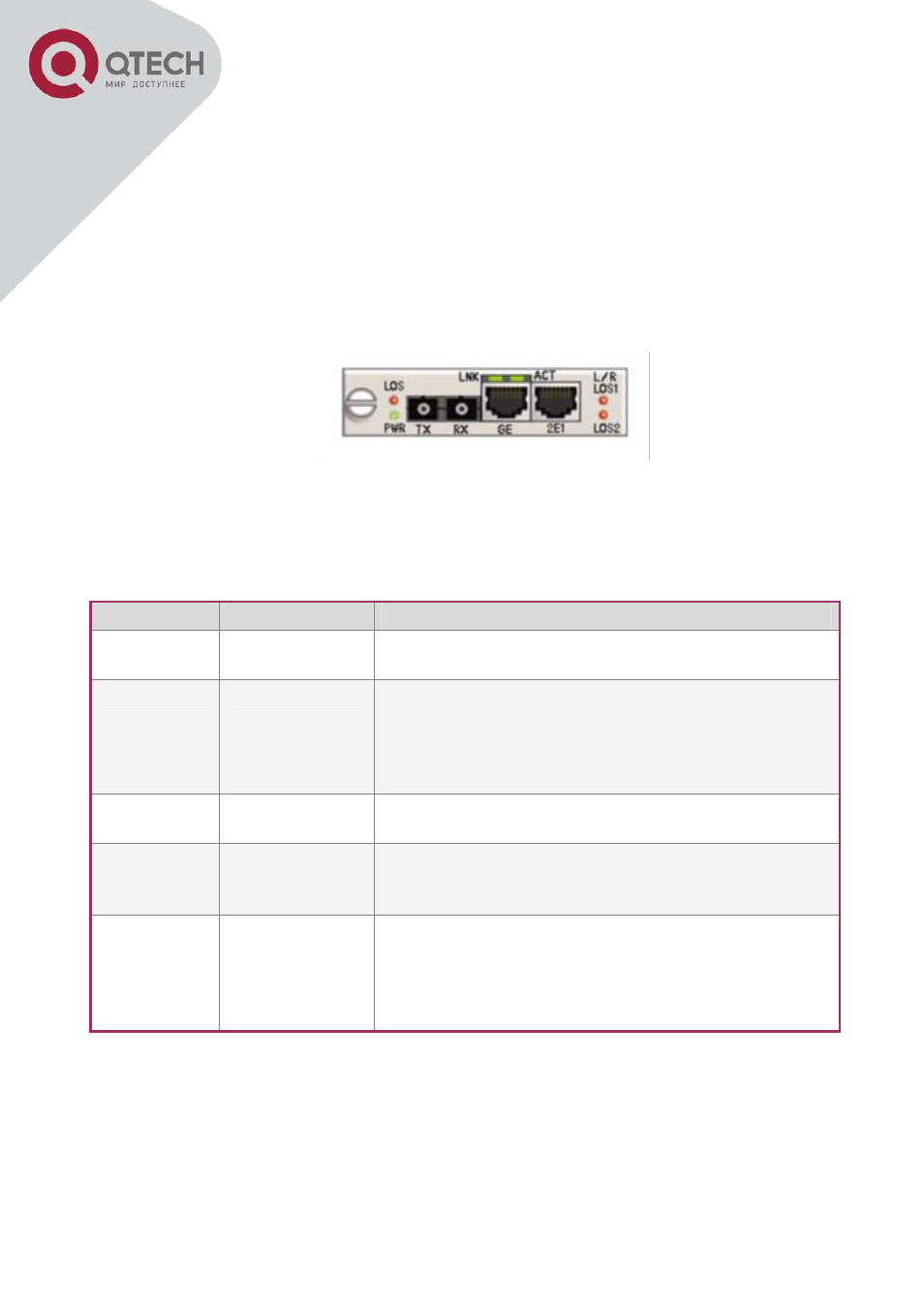

Рисунок 1 – Фронтальная панель мультиплексора
4.2. СВЕТОДИОДНАЯ ИНДИКАЦИЯ
Индикатор
Цвет индикатора
Описание
PWR
Зелёный
Горит – Индикатор наличия питания
Погашен – Отсутствие питания
LOS
Красный
Горит – отсутствие сигнала на приёме оптического интерфейса, локаль-
ного мультиплексора
Мигает – отсутствие сигнала на приёме оптического интерфейса удалён-
ного мультиплексора
Погашен – Нормальное состояние оптических интерфейсов обоих муль-
типлексоров
LNK
Зелёный
Горит – Ethernet кабель подключён корректно, нормальное состояние
Погашен - Ethernet кабель не подключён или подключён некорректно
ACT
Зелёный
Горит – приём и передача неактивны
Мигает – передача и приём данных
Погашен – неправильное подключение кабеля или его отсутствие
LOS1
LOS2
Красный
Горит – отсутствие сигнала на приёме интерфейса 1хЕ1 или 2хЕ1, ло-
кального мультиплексора
Мигает – отсутствие сигнала на приёме интерфейса 1хЕ1 или 2хЕ1, уда-
лённого мультиплексора - AIS
Погашен – Нормальное состояние интерфейсов Е1 обоих мультиплексо-
ров
