Таблица 4.2.1 - Описание тыльной панели.
№
Назначение
Описание
1,3
Тумблер питания
ON: Включить;
OFF: Выключить.
2,4
Интерфейс для электрического
питания
AC: ~220В;
или
DC: -48В;
5
Точка подключения защитного
заземления
Винтовое крепление
5. ТИПОВОЕ ПОДКЛЮЧЕНИЕ
5.1. ПОДКЛЮЧЕНИЕ ТОЧКА-МНОГОТОЧКА

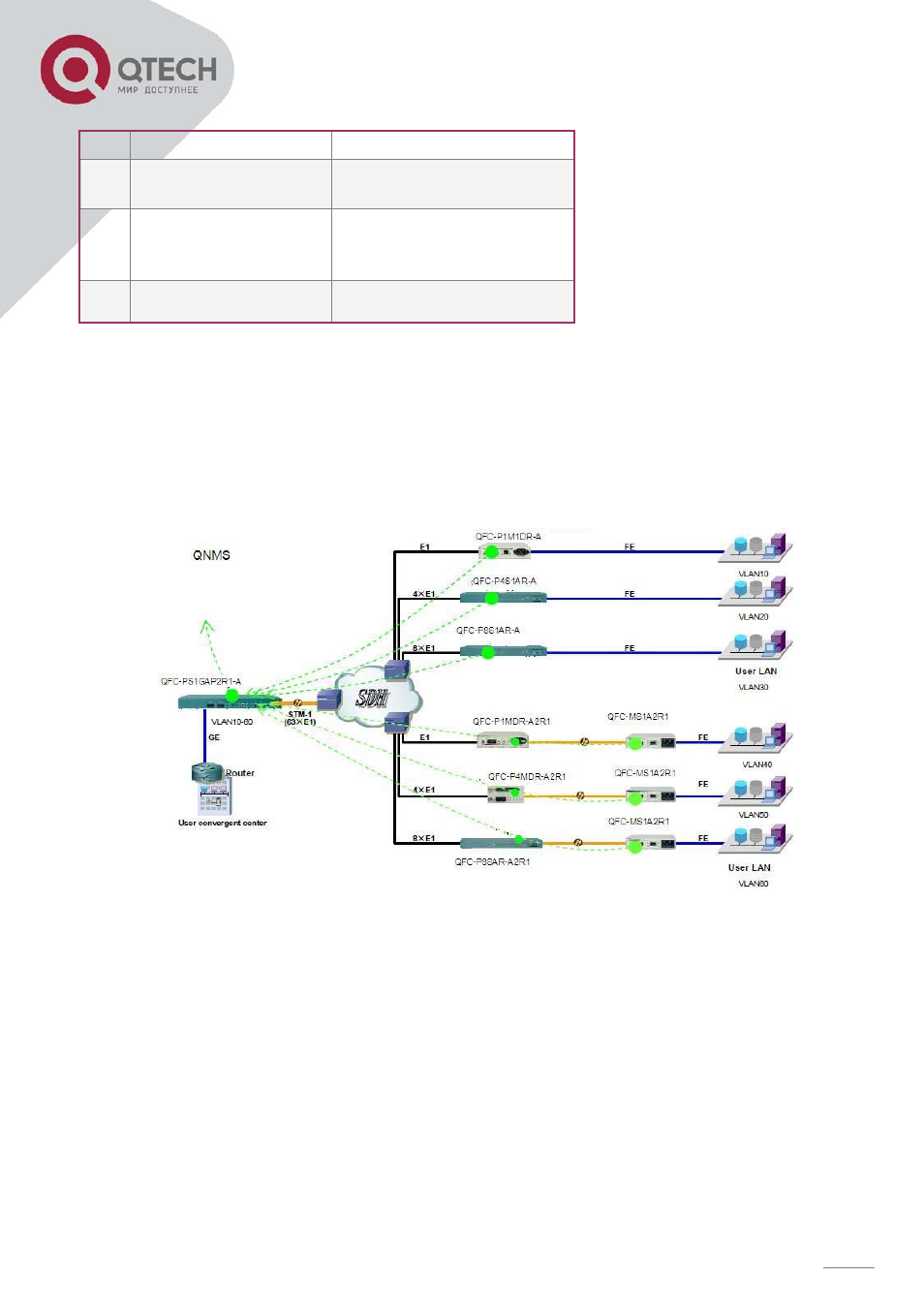

Рисунок 5.1.1 – Подключение точка-многоточка.
6. СЕТЕВОЕ УПРАВЛЕНИЕ
Использование системы управления (СУ) QTECH с графическим интерфейсом (GUI), позволяет осущест-
влять мониторинг и конфигурацию агрегатора, а так же удалённых устройств, получение сообщений (тра-
пов) при сбоях, конфигурацию и реконфигурацию режимов работы.
