7. ИНСТАЛЛЯЦИЯ ОБОРУДОВАНИЯ
7.1. ПОДКЛЮЧЕНИЕ ПИТАНИЯ

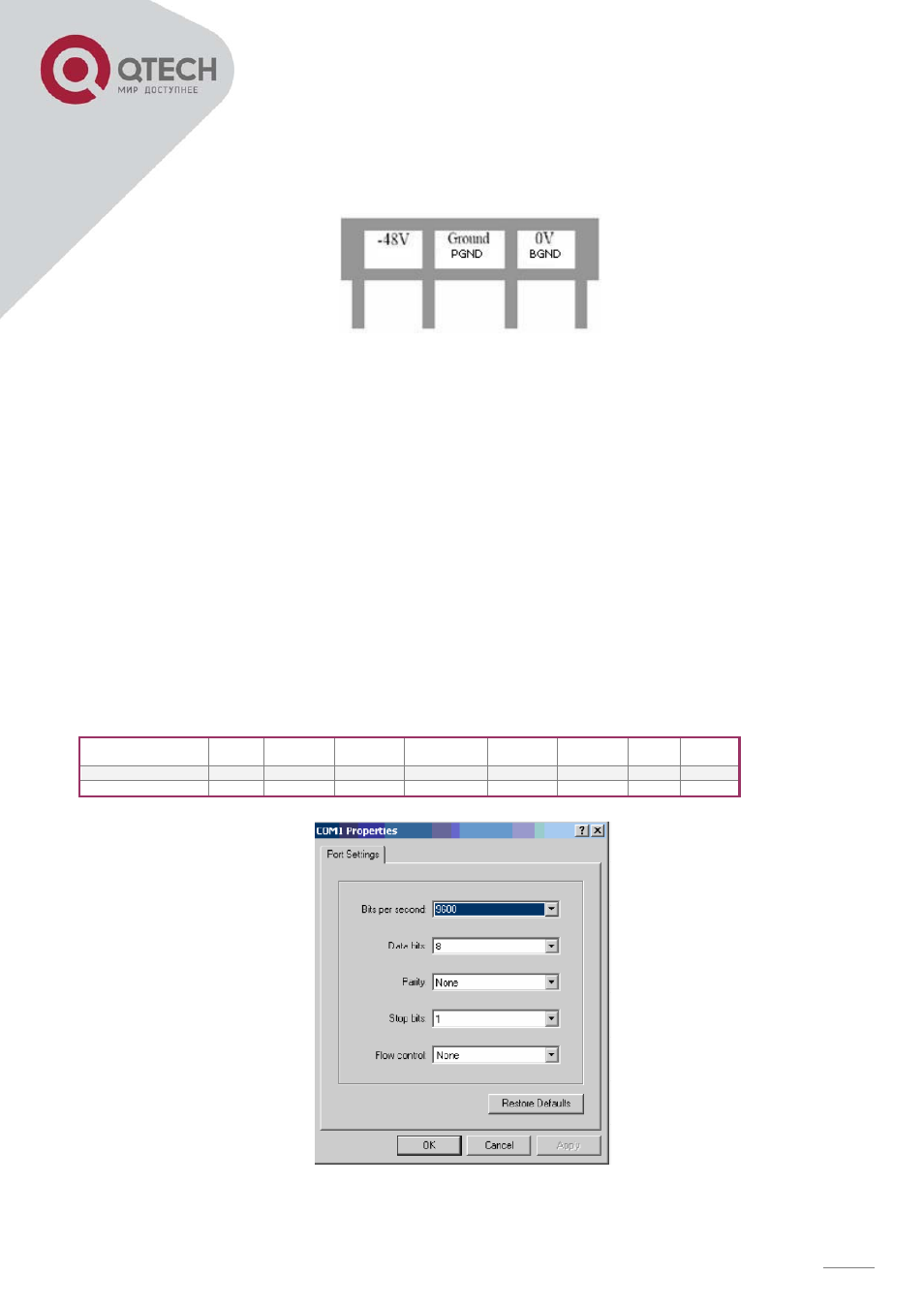

Рисунок 7.1.1 - Колодка подключения питания -48В DC.
При подключении питания -48В (DC), первым следует подключить провод защитного заземления (Ground,
PGND), вторым проводом нулевой потенциал (0V, BGND) и в последнюю очередь -48V. Несоблюдение
полярности при подключении напряжения питания приводит к потере работоспособности оборудования.
При подключении питания 220 вольт, необходимо соединить разъём электропитания конвертора с сете-
вой розеткой, поставляемым в комплекте кабелем электропитания.
PGND – защитное заземление;
0V – нулевой потенциал;
-48V - -48В.
Внимание! Назначение клемм на колодке блока питания и тип клеммы может отличаться от представлен-
ной на рисунке 7.1.1. В случае отличий, руководствуйтесь маркировкой вблизи клемм.
7.2. ПОДКЛЮЧЕНИЕ КОНСОЛЬНОГО ПОРТА
Таблица 7.2.1 - Назначение контактов консольного порта.
RJ-45
1
2
3 4 5
6
7
8
Назначение
-
-
RxD
GND
GND
TxD
-
-
DB-9
-
- 3 5 5
2
-
-
Рисунок 7.2.1 – Параметры подключения консольного интерфейса.
