7
3.11. ПАРАМЕТРЫ ОПТИЧЕСКОГО ИНТЕРФЕЙСА СТЫКА STM-1
Скорость передачи: 155,52 Мбит/c
Линейный код: NRZ
Тип коннектора: SC
Таблица 3.11.1 – Параметры оптического интерфейса.
Модифика-
ция
Длина волны,
нм
Мощность
передатчика, дБм
Нижний порог
перегрузки
приёмника, дБм
Чувствительность
приёмника, дБм
Дальность
передачи, км
1R1
850
-20~-14
-14
-28
0-2
2R1
1310 -15~-8
-8
-34
0-25
3R1
1310
-5~0
-8
-34
10-60
4R1
1550 -5~0 -10
-36
15-120
6R3155
E:1310Tx
-12~-3
-8
-30
0-25
W:1550Tx -12~-3
-8
-32
0-25
7R3155
E:1310Tx
-5~0
-8
-32
10-50
W:1550Tx -5~0
-8
-32
10-50
4. ВНЕШНИЙ ВИД И ОПИСАНИЕ ИНДИКАЦИИ
4.1. ФРОНТАЛЬНЫЙ ВИД

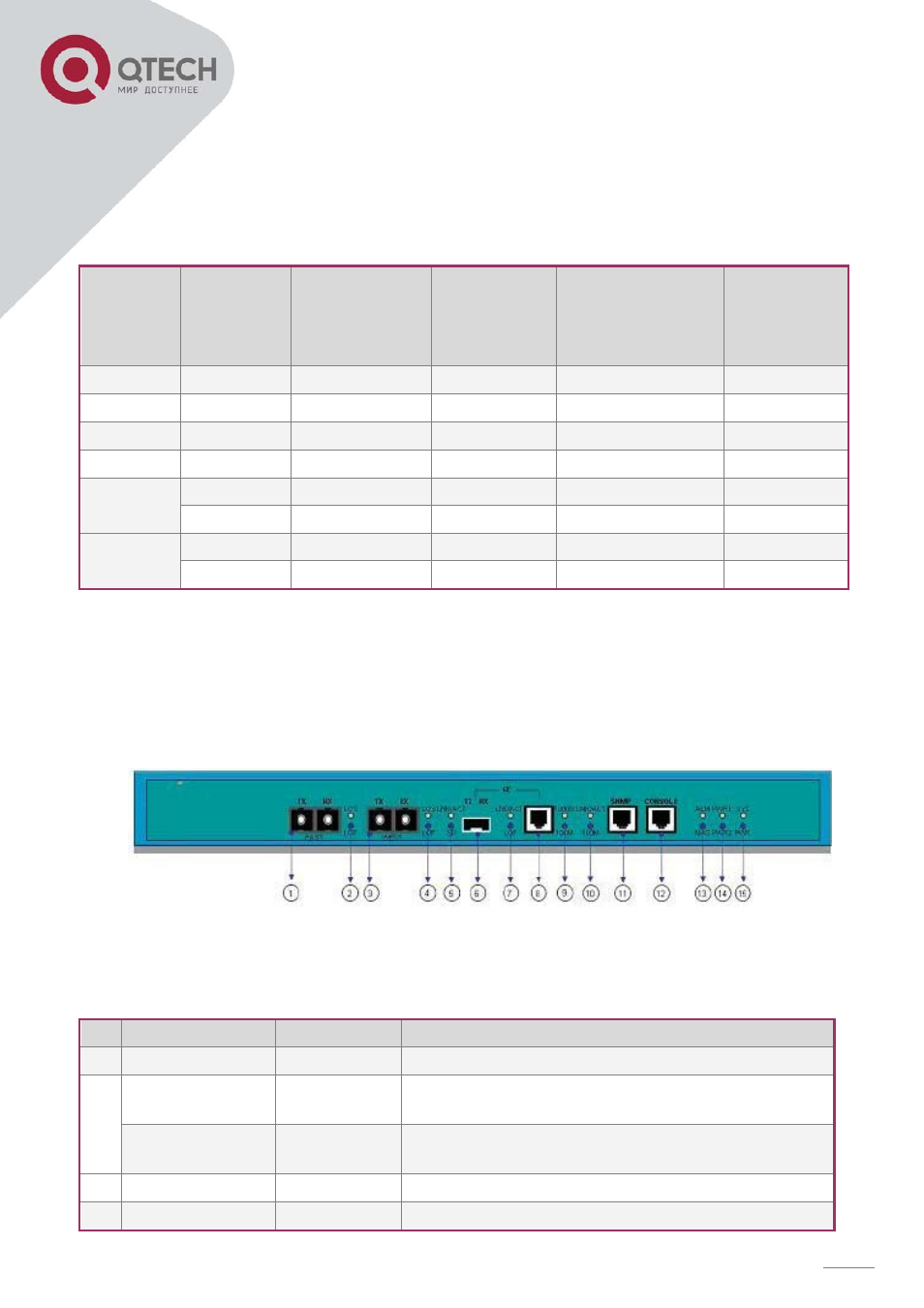

Рисунок 4.1.1 – Фронтальный вид агрегатора.
Таблица 4.1.1 – Описание внешнего вида.
№
Назначение
Цвет
Описание
1
STM-1 EAST
-
Оптический порт STM1, тип коннектора SC.
2
LOS
Красный
Горит: Потеря сигнала на приеме оптического интерфейса.
Погашен: Норма.
LOF
Красный
Горит: Потеря фрейма на приеме оптического интерфейса.
Погашен: Норма.
3
STM-1 WEST
-
Оптический порт STM1, тип коннектора SC.
4
LOS
Красный
Горит: Потеря сигнала на приеме оптического интерфейса.
