+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
11
7.3. ПОДКЛЮЧЕНИЕ ИНТЕРФЕЙСА SNMP
Для подключения необходимо изготовить кабель с использованием UTP CAT-5 или выше. Обратите вни-
мание, что длина кабеля не должна превысить 100 метров.
SNMP порт конвертора поддерживает функцию auto-MDI/MDIX, что позволяет соединять его с другим се-
тевым устройством прямым или кроссовым кабелем.

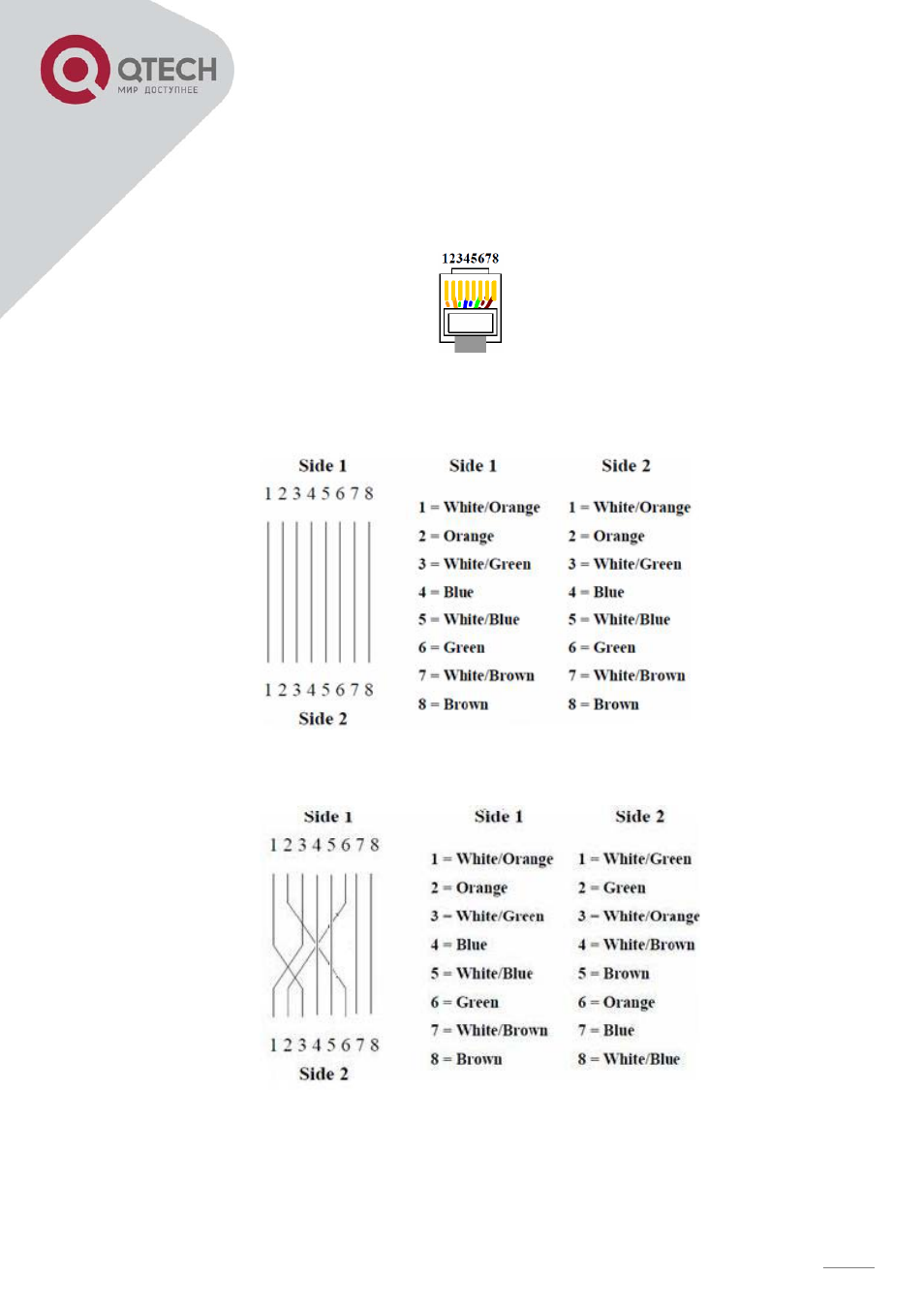

Рисунок 7.3.1 – Расположение выводов на коннекторе RJ-45.
7.4. ПРЯМОЙ И КРОССОВЫЙ КАБЕЛЬ ДЛЯ ETHERNET
Рисунок 7.4.1 – Прямой кабель для Ethernet.
Рисунок 7.4.2 – Кроссовый кабель для Ethernet.
