Описание
1 Описание
1.1 Конфигурация и функция
Кондуктивные сигнализаторы уровня
VEGAKON в компактном исполнении
предназначены для сигнализации уровня
проводящих жидкостей.
Основными компонентами прибора
являются: состоящий из трех частей
кольцевой электрод, блок электроники и
питания. Модульная конструкция
электронного блока позволяет
применять прибор практически в любых
условиях.
При погружении кольцевого электрода в
продукт между его измерительной,
сравнительной и нейтрализующей
частями возникают малые переменные
токи (< 1 mA).
Эти токи сравниваются по их амплитуде
и фазированию, и на основе такой
обработки выдается команда
переключения.
В зависимости от типа электроники,
релейный или транзисторный выход
переключается между проводящим и
непроводящим состоянием (режим
работы А или В, см. п. 4.1. "Индикация и
элементы настройки").

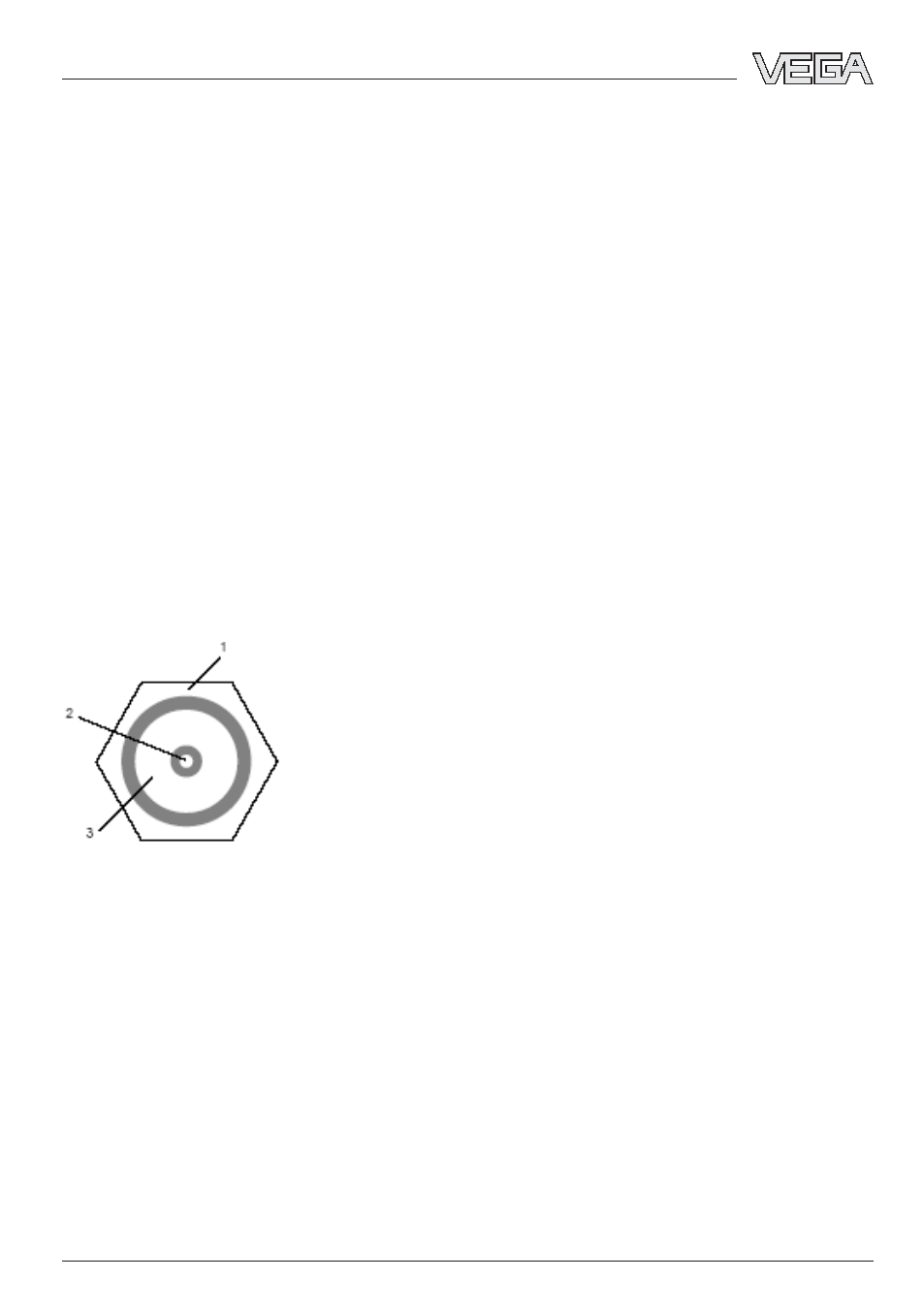

1 Электрод
сравнения
(монтажная
бобышка)
2 Измерительный
электрод
3 Нейтрализующий
электрод
Рис. 1 Кольцевой электрод
Чувствительность точки переключения
выводится из проводимости измеряемого
продукта, которая обнаруживается
нейтрализующим электродом, благодаря
чему автоматически устраняются помехи
из-за налипания продукта и не требуется
установка точки переключения.
Тем самым обеспечивается возможность
применения VEGAKON в очень широком
диапазоне проводимости и вязкости
измеряемых продуктов.
1.2 Типы и варианты
VEGAKON 61
Применение: Контроль одной точки.
Исполнение:
Компактное, с резьбовым
присоединением G 1А
либо с конусом DN 25 и
накидной гайкой.
Питание:
–
С релейным модулем
20...72 V DC
20...250 V AC, 50/60 Hz
–
С транзисторным модулем
10...55 V DC
Выход:
Релейный модуль с
одним однополюсным
переключателем на
два направления либо
транзисторный модуль
VEGAKON 63
Отличается от VEGAKON 61 только
наличием удлинительной трубки между
присоединением и кольцевым
электродом. Длина трубки :
–
70...4000 мм (при резьбе)
–
60...4000 мм (при конусе DN 25)
Для обеспечения бесступенчатого
изменения высоты точки переключения
имеется проходной фитинг G 1 1/2 A.
