10
VEGAKON
Подключение к питанию
3 Подключение к питанию
3.1 Общие указания
Осторожно!
Перед подключением выключить подачу
питания.

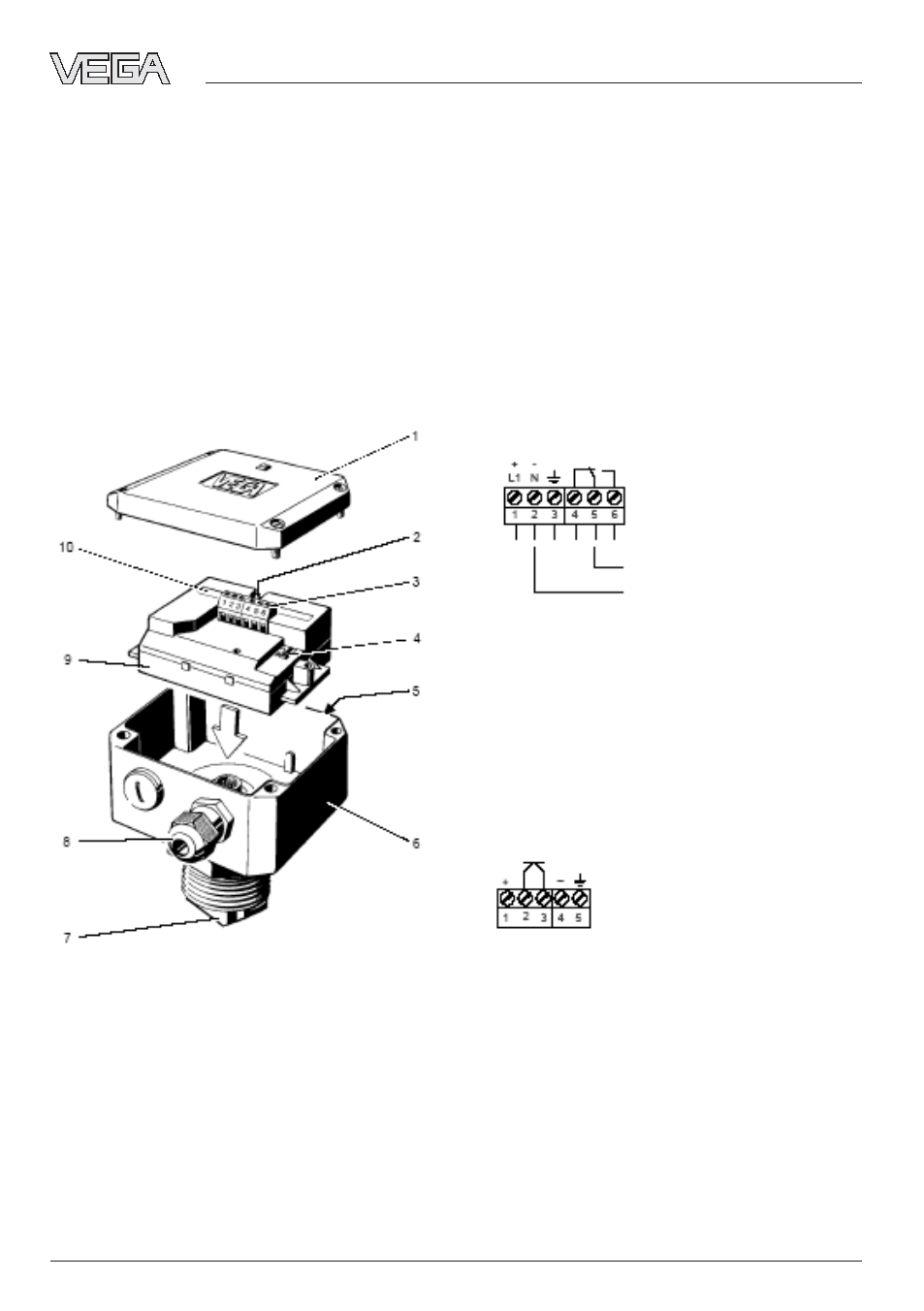

Подключение к питанию осуществляется
в соответствии с типом электроники
согласно приведенным ниже схемам.
1
Крышка корпуса
2
Контрольный светодиод
3
Соединительные клеммы
4
Переключатель режимов А/В
5
Типовая табличка VEGAKON
6
Корпус прибора
7
Электрод
8
Кабельный ввод Pg 13,5
9
Блок электроники
10 Типовая табличка блока электроники
3.2 Подключение: релейный
модуль
Плавающий релейный выход
Напряжение питания:
–
20...250 V AC, 50/60 Hz
–
20...72 V DC
(См. также п. 1.3. "Технические данные").
Служит для включения внешних
источников напряжения для реле,
затворов, магнитных клапанов,
световых и звуковых сигналов и т.п.
3.3 Подключение: транзисторный
модуль
Плавающий транзисторный выход
Напряжение питания:
–
10...55 V DC
(См. также п. 1.3. "Технические данные").
Релейный выход
Питание
Примеры
Транзистор переключает питающее
напряжение блока электроники на
бинарный вход программируемого
логического контроллера или на какую-
либо электрическую нагрузку.
Посредством различных схем
подключения пользователя (нагрузки)
можно получить состояние PNP или NPN.
