12 VEGAKON
Настройка
4 Настройка
4.1 Индикация и элементы
настройки
Контрольный светодиод (2) виден и при
закрытом корпусе. Для настройки
сигнализатора VEGAKON необходимо
снять крышку прибора, предварительно
ослабив с помощью отвертки четыре
винта на верхней стороне прибора.
С помощью переключателя режимов А/В
можно установить требуемое состояние
переключения релейного (R) или
транзисторного (Т) выхода в
соответствии с функциональной
таблицей (см. п. 4.2).
А - сигнализация максимума или
защита от переполнения
В - сигнализация минимума или
защита от сухого хода

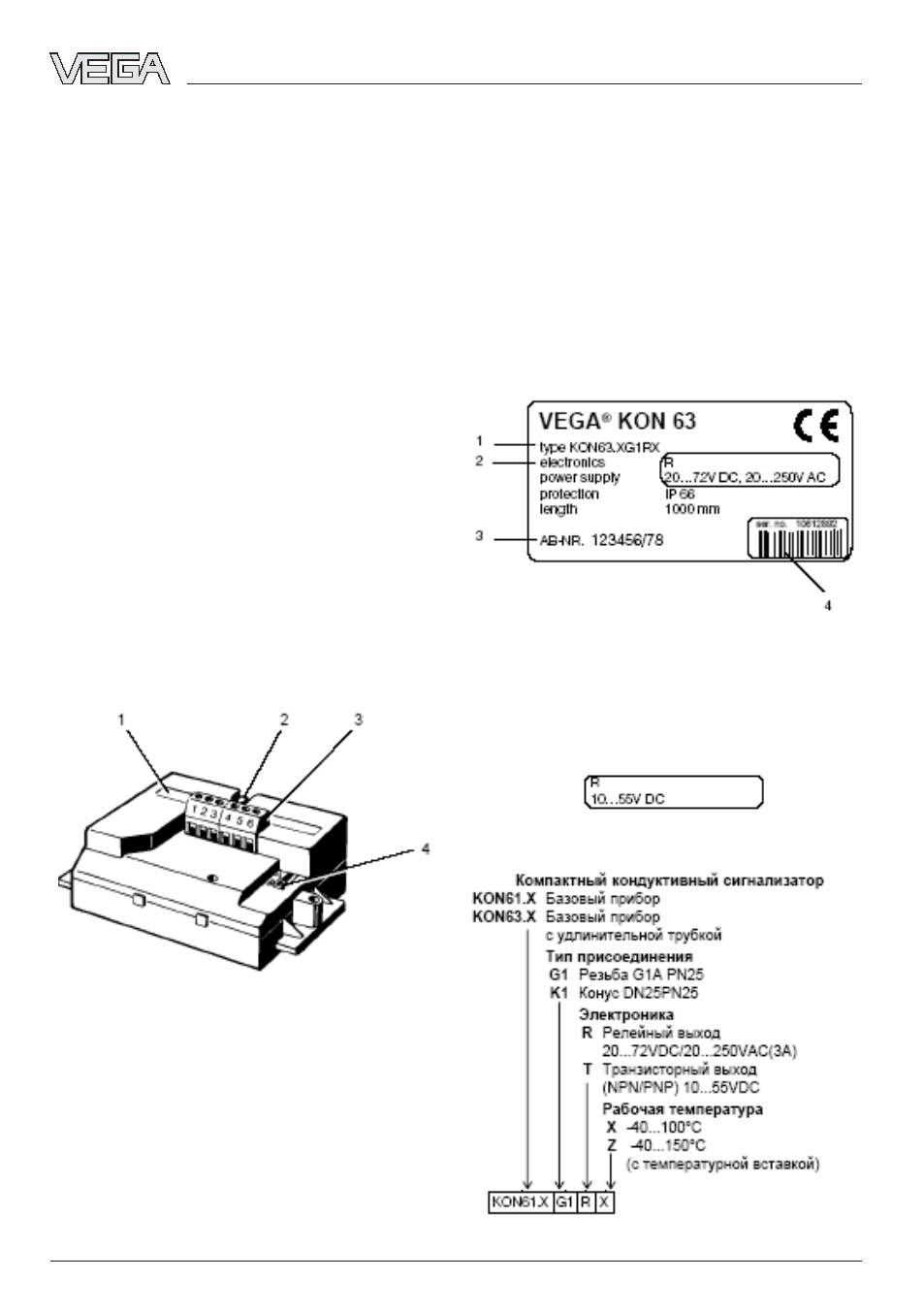

1 Типовая табличка
2 Контрольный светодиод
3 Соединительные клеммы
4 Переключатель режимов А/В
Прибор в компактном исполнении после
монтажа и подключения к питанию готов
к пуску в эксплуатацию. Необходимо
только с помощью переключателя
установить желаемый режим работы.
4.2 Типовая табличка
Перед монтажом и подключением к
питанию рекомендуется проверить
сответствие прибора назначенному
применению. Типовая табличка содержит
спецификацию прибора и важные
данные о нем. Структура типовой
таблички показана ниже.
Структура типовой таблички
1 Обозначение типа прибора
2 Тип электроники
3 Номер подтверждения заказа
4 Серийный номер прибора
При замене электроники установить
показанную ниже дополнительную
табличку:
Обозначение типа прибора
